立式玻璃清洗干燥生产线结构设计

　　该套立式玻璃清洗干燥设备主要面向建筑玻璃、家电玻璃、汽车玻璃及中空玻璃前处理工序，在玻璃完成切割、磨边后进入清洗段，去除表面粉尘、磨削残留、手印与水渍，再经风刀干燥后输出至合片、镀膜或钢化上片工位。设备采用立式倾斜布置，玻璃板面与竖直方向保持小角度倚靠，既减少大面积薄玻璃在水平输送中的下垂变形，又能让清洗水沿板面自然回流，降低水渍残留风险。

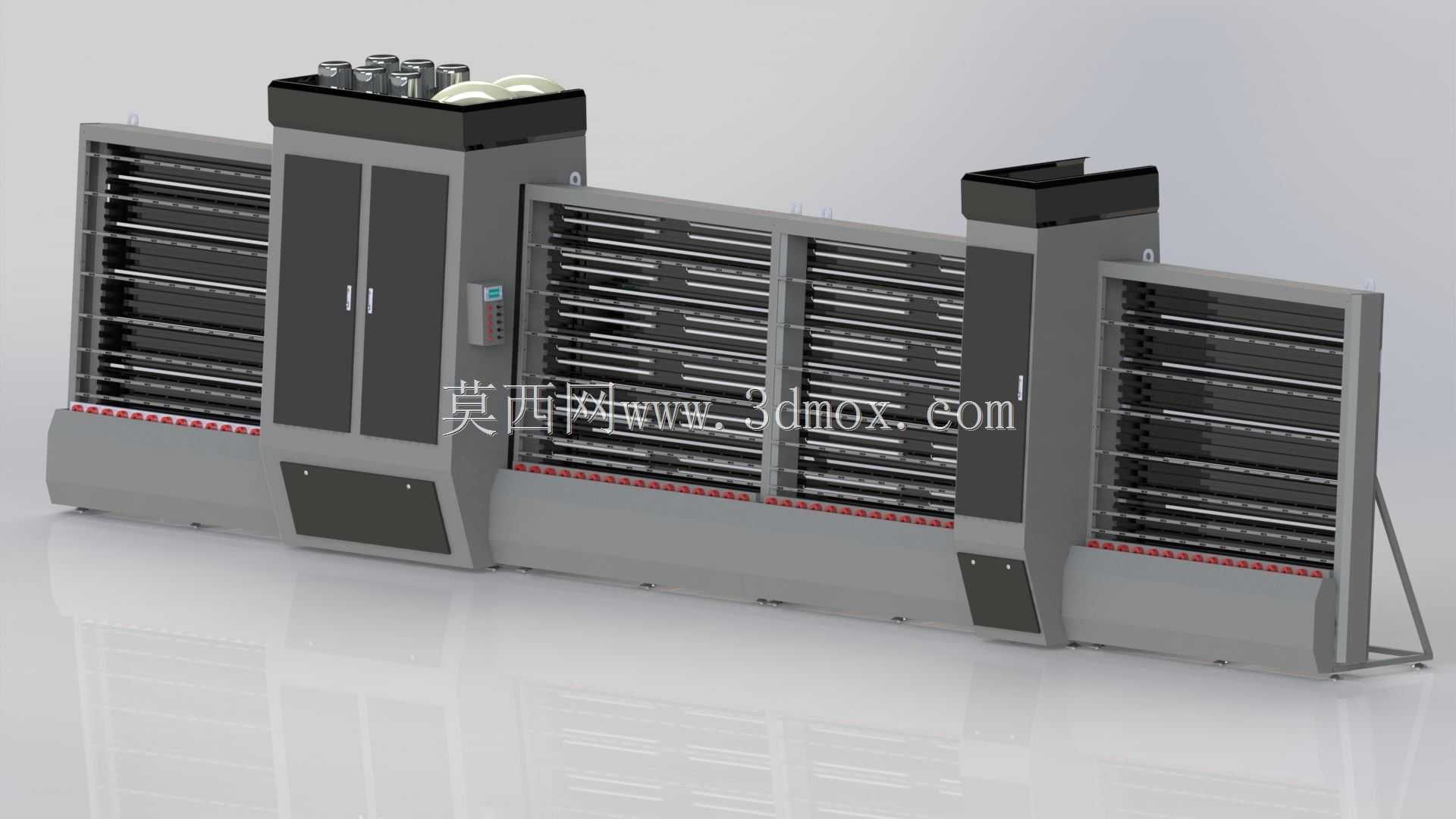

　　从产线布局看，整机沿玻璃输送方向分为进料段、刷洗段、漂洗段、风干燥段与出料段。进料端设置倾斜支承架和密集输送辊，辊面采用耐水、耐摩擦的弹性包覆结构，避免玻璃边缘和表面被硬接触划伤。刷洗腔内部布置上下成对毛刷辊，毛刷与玻璃两侧表面保持可调接触量，配合喷淋管对板面进行连续冲刷。对于 Low-E 玻璃等易损伤膜层面，毛刷压力、辊速和水流量需要在调试时按玻璃厚度与膜层状态进行匹配，避免过度刷洗造成膜层划痕。

　　漂洗区位于刷洗之后，主要作用是带走刷洗掉的污物和洗涤剂残留。喷管通常沿玻璃宽度方向均匀布置，喷嘴角度兼顾板面覆盖与排水方向，使水流在重力和输送作用下快速向底部回流。箱体底部设置水槽、过滤和循环接口，工程布置时需预留检修口、排污口以及液位观察位置。若接入纯水系统，还应在漂洗末端提高水质要求，以减少干燥后水痕。

　　干燥段是该类设备的关键结构之一。模型中风刀箱体位于清洗段后段，依靠高压风机产生的狭缝气流在玻璃表面形成连续扫掠风幕，把附着水膜向边缘和下方吹除。风刀口与玻璃板面的距离、角度以及上下风刀的错位布置直接影响干燥效果，距离过近会增加碎玻璃碰撞风险，过远则气流能量衰减。实际选型时，还要根据玻璃最大宽度、最小板厚和节拍速度确定风机功率、风刀长度及隔腔结构。

　　设备主体框架采用分段箱体式焊接机架，外侧封板与内部防水隔板共同形成清洗腔和干燥腔。机架底部承担水箱、辊道、毛刷传动和风机载荷，支腿位置需结合车间地坪标高调平。由于整机长度较大，运输和进场时通常按功能段拆分，现场再通过定位销、螺栓和密封连接板拼装。三维设计中需要重点控制各段输送面的直线度与同轴度，尤其是进料、清洗、干燥和出料辊道之间的高度差，过大的错边会导致玻璃走偏或卡板。

　　传动系统多采用减速电机通过链传动、齿轮或同步带驱动输送辊，毛刷辊则可独立调速，使刷洗速度与玻璃输送速度形成差速，提高清洁能力。电气控制箱、操作面板和检修门集中在设备侧向，便于操作人员设定厚度、速度和风机状态。传感器可布置在进板、出板及关键腔体位置，用于检测玻璃到位、联动喷水和风机启停，减少空转时的水、电消耗。

　　安装边界方面，这类立式清洗线对车间空间的要求不只是设备本体长度。进料端和出料端需预留玻璃上片、下片及周转车操作区域，侧面要留出毛刷辊、风刀、风机和过滤箱的维护通道；顶部需考虑风管、风机检修和起吊空间，底部则要规划排水沟、回水管道和电气走线。设备基础应保证承重和水平度，长期有水区域还要做防腐和防滑处理。对于钢化、中空、夹胶等不同后工序，清洗机出口高度和输送方向应与后续设备保持一致，以便形成连续生产线。

　　结构建模时，玻璃通过空间、毛刷干涉量、风刀开合范围、检修门开启角度和管路拆装空间都需要逐项检查。大尺寸玻璃板在立式状态下对支承间距敏感，辊道间距过大会使薄板产生颤动，过密则增加成本和传动复杂度。封板与腔体之间的防水折边、观察窗、密封条和挡水帘也不能忽略，它们决定了高速刷洗时水雾是否外溢。整体来看，该模型完整呈现了立式玻璃清洗线从进料、刷洗、漂洗到风干输出的主体结构，可用于设备方案沟通、产线布局校核以及非标清洗设备的结构参考。
