ProE环境下设计的径流式叶轮结构

项目分类:3D模型 发布时间:2021-09-02 ID:261098

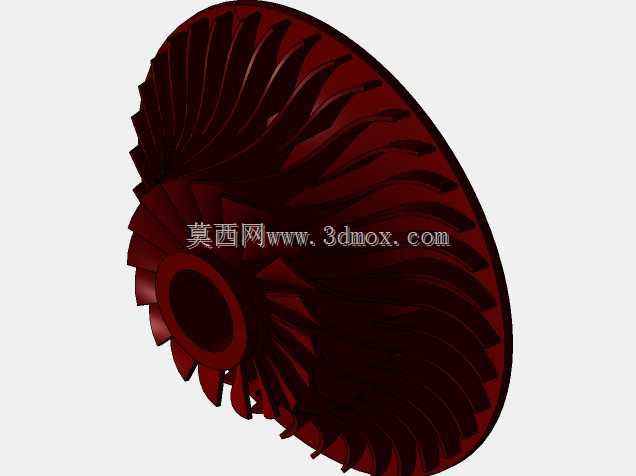

  • ProE环境下设计的径流式叶轮结构

这类径流式叶轮多应用在中小功率的流体输送、动力转换场景中,常见于小型涡轮增压器、离心式通风机、微型燃气轮机或是工业泵的核心做功单元,依靠高速旋转时叶片对流体的做功,完成介质的压力提升与动能转换,是流体机械里直接决定整机效率的核心部件。从结构设计来看,该叶轮采用整体式轮盘与叶片一体化的构型,轮盘中心设置带台阶的安装轴孔,轴孔内壁预留了键槽配合的加工余量,能够和传动轴通过平键实现周向固定,配合轴端锁紧结构即可完成轴向定位,安装时需要保证叶轮端面与轴肩的贴合度控制在0.02mm以内,避免高速旋转时出现端面跳动引发的振动问题。叶片采用后弯式空间曲面构型,沿轮盘周向均匀排布,叶片进口边做了圆角修型处理,能够降低流体进入叶道时的冲击损失,叶片出口边的厚度沿径向逐渐减薄,减少尾迹涡流带来的能量损耗,叶道的流道截面沿流体流动方向呈渐扩形态,能够将流体的动能平稳转化为压力能,适配中低比转速的工况需求。设计过程中首先要确定叶轮的进出口直径、叶片安装角这些核心气动参数,再通过曲面造型完成单个叶片的构型,之后通过圆周阵列完成全部叶片的排布,最后对轮盘与叶片的衔接位置做圆角过渡处理,避免应力集中——尤其是在高速旋转工况下,叶片根部的应力集中系数如果过高,很容易在长期交变载荷下出现疲劳断裂,因此过渡圆角的半径需要结合转速与材料强度做匹配校核。外形尺寸上,这类小尺寸叶轮的轮盘外径通常在150mm至200mm区间,轴向宽度控制在40mm至60mm,中心安装轴孔的直径根据配套传动轴的尺寸设计,常规适配20mm至30mm直径的传动轴,安装时需要预留的轴向装配空间不超过70mm,径向空间需要保证叶轮外壁与壳体之间的间隙在0.5mm至1mm之间,间隙过小容易出现运转时的刮擦,间隙过大则会导致流体泄漏降低整机效率。实际应用中,这类叶轮的加工多采用五轴铣削整体成型,或是通过精密铸造完成毛坯后再做表面光整加工,建模时需要预留0.3mm至0.5mm的加工余量,尤其是叶片型面部分,需要保证加工后的表面粗糙度达到Ra1.6以下,降低流体流动时的摩擦阻力。
