柴油发动机曲柄连杆活塞组结构设计

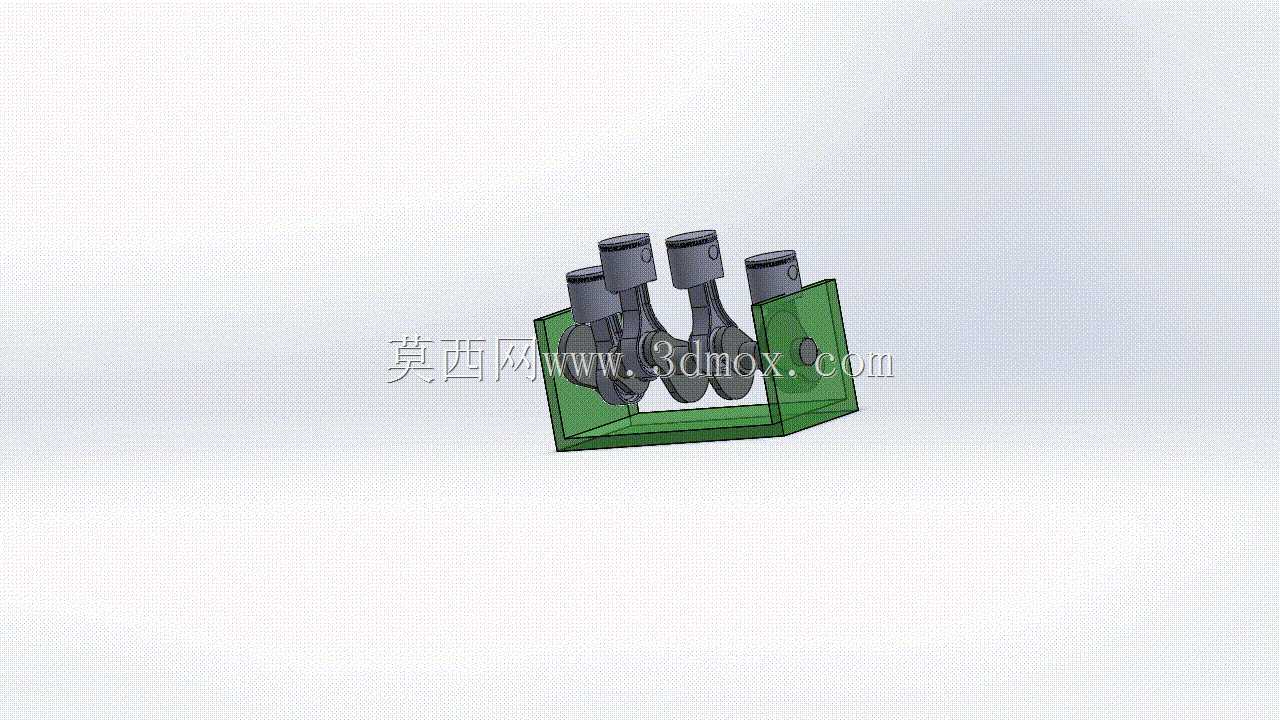

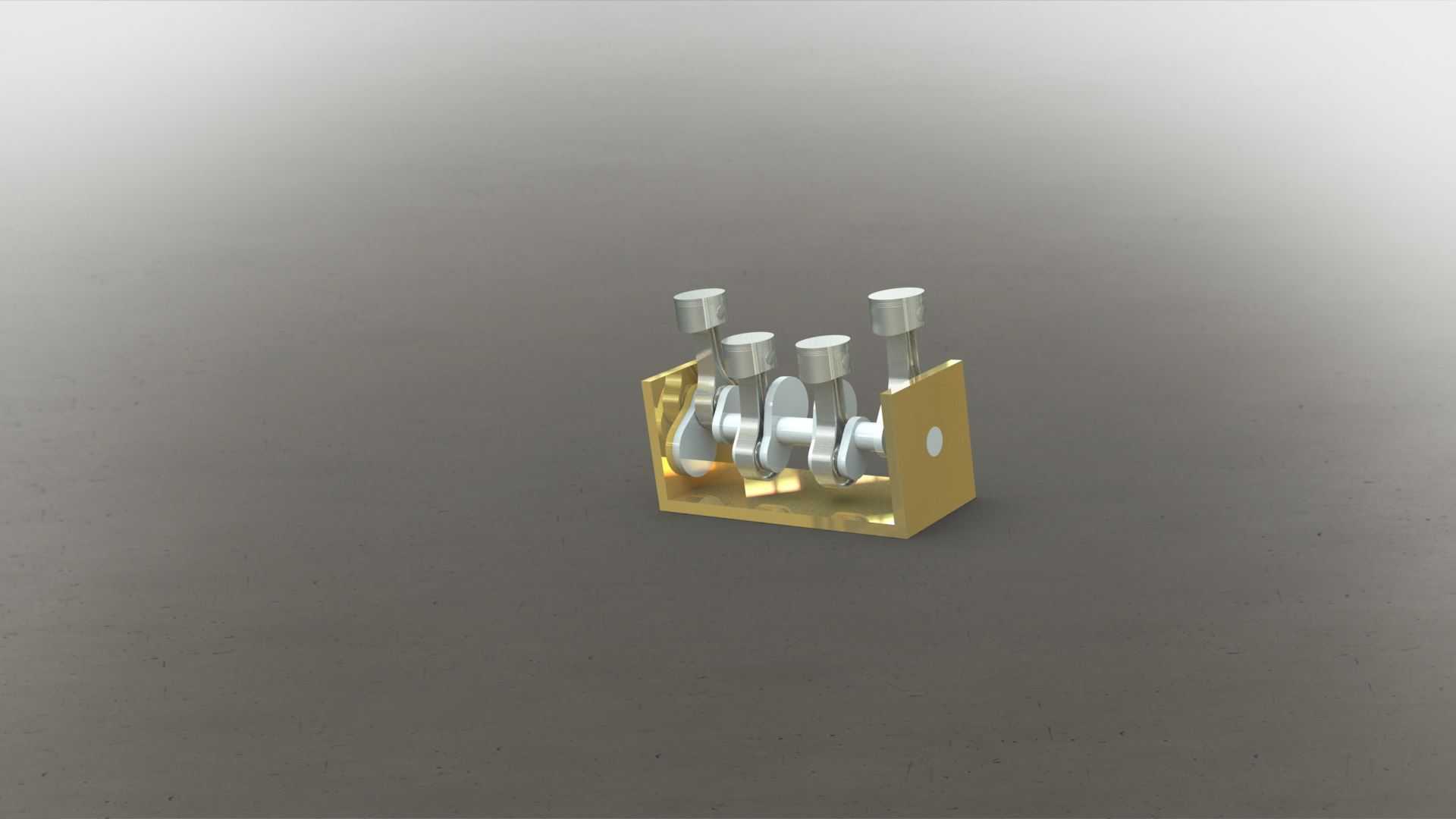

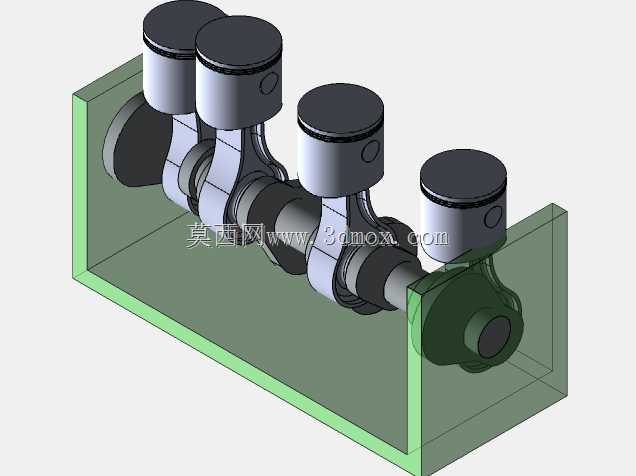

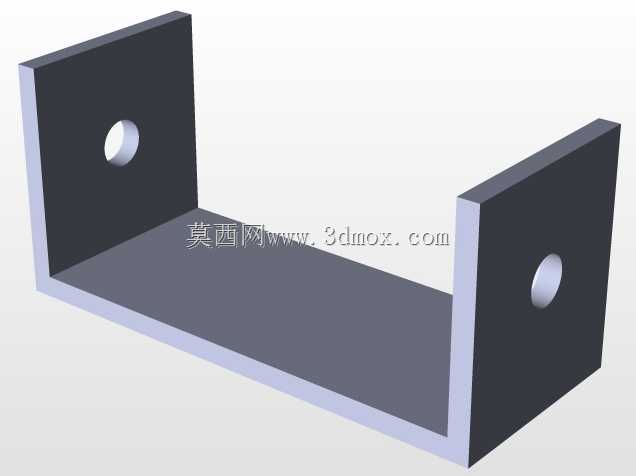

这套曲柄连杆活塞组件的三维结构，核心服务于往复式内燃机的动力转换环节，是柴油动力单元里把燃料燃烧的热能转化为旋转机械能的核心执行部件。从实际装车场景来看，这类结构广泛适配轻型商用车、非道路工程机械的柴油动力单元，日常运行中需要承受燃烧爆发瞬间的高温高压冲击，同时完成高频往复运动向旋转运动的传递，整个组件的配合精度直接决定了动力输出的平顺性、燃油燃烧效率以及整机的运行寿命。

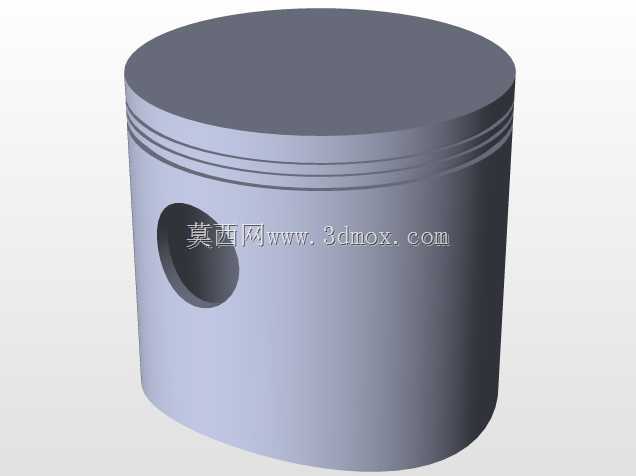

设计过程中首先要明确各部件的运动边界约束：活塞在气缸套内做上下往复直线运动，活塞销作为铰接件连接活塞与连杆小头，连杆大头则与曲柄销铰接，将活塞的直线运动转化为曲柄的定轴旋转。建模时需要严格匹配各运动副的配合间隙，活塞裙部的型线设计要考虑热态下的膨胀量，避免冷态间隙过大导致敲缸、热态间隙过小引发拉缸故障；活塞环槽的尺寸公差需要对应气环、油环的装配要求，保证燃烧室的密封性能同时实现缸壁润滑油的均匀布油与多余机油刮除。

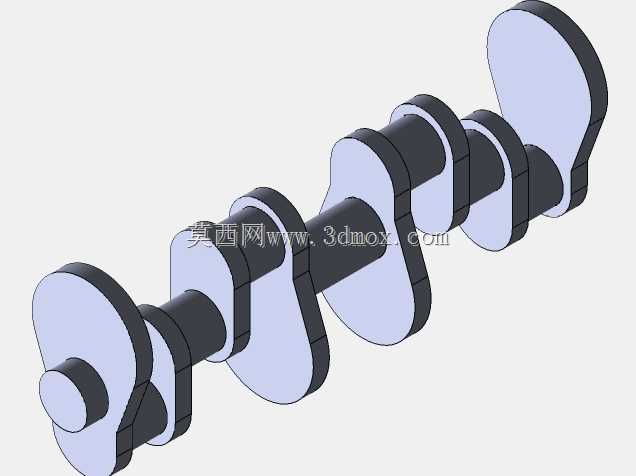

曲柄部分采用整体式曲柄臂结构，平衡重的外形与重量经过匹配设计，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运行过程中的振动幅值。连杆杆身采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少惯性载荷对曲轴轴承、气缸壁的冲击。从安装边界来看，整套组件装入缸体后，活塞在上止点位置时顶面与气缸盖燃烧室的间隙需要严格控制，避免碰撞气门或者燃烧室部件；曲柄的轴向定位尺寸要匹配缸体主轴承座的安装位，保证旋转过程中不会出现轴向窜动超差的问题。

实际结构验证阶段，需要通过运动仿真确认活塞运动到上下止点时的位置精度，检查连杆在摆动过程中是否会与缸体内部、曲轴平衡重发生运动干涉，同时核算各摩擦面的润滑路径是否通畅，保证活塞销、连杆大头轴承、曲柄主轴颈在运行过程中能得到持续的压力润滑油供给，避免干摩擦引发的部件烧蚀。这类组件的建模精度直接影响后续工程图输出、工艺加工以及装配验证的效率，每一处配合面的尺寸、形位公差都需要结合实际加工工艺水平设定，兼顾性能要求与量产加工的可行性。
