弯脚轴向模块化二极管结构设计

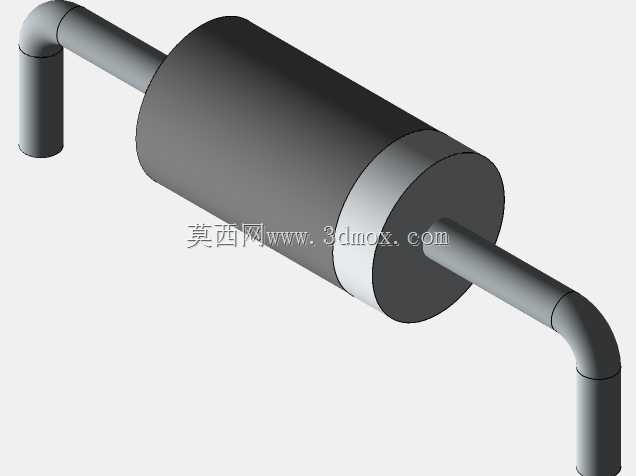

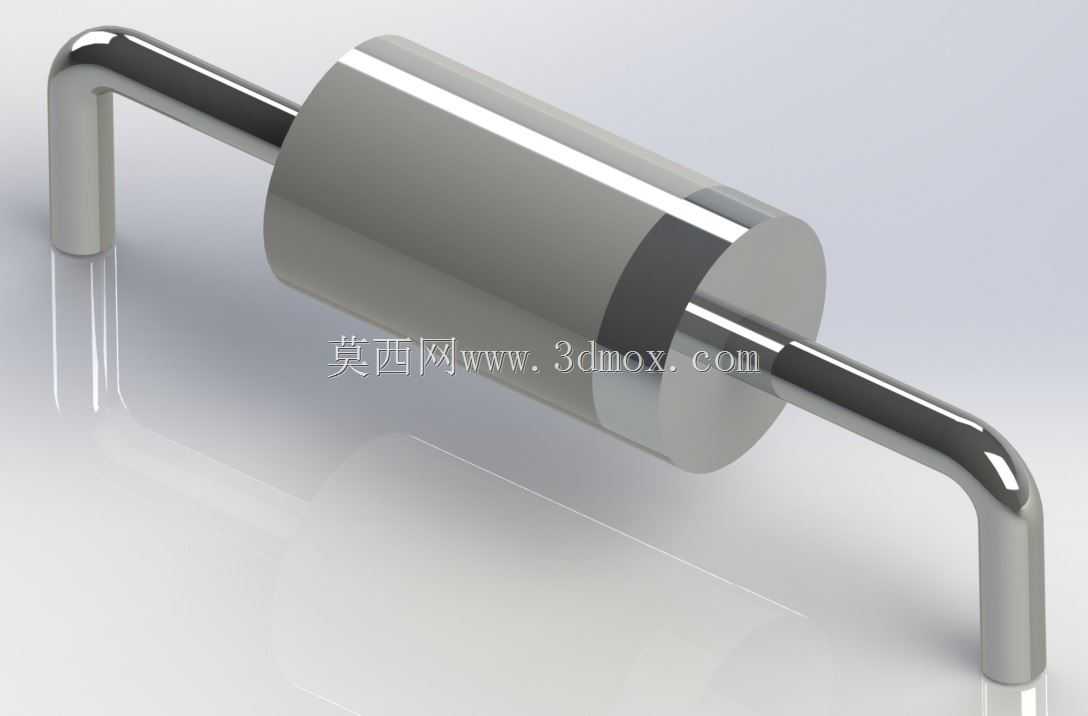

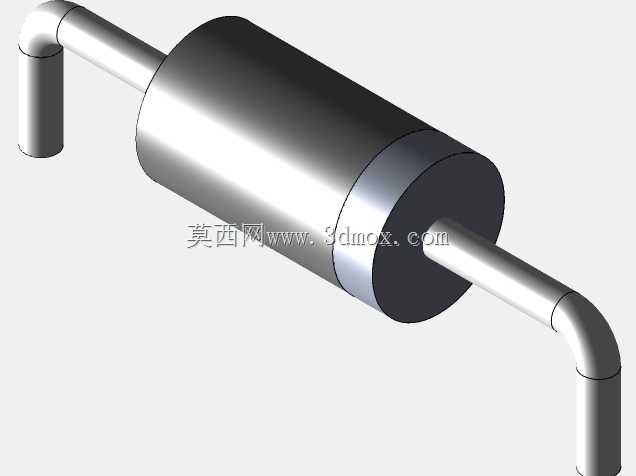

在工业控制板卡、小功率电源模块、车载低压电控单元的PCB布局场景中，轴向引线二极管的选型与安装适配一直是结构设计环节需要反复核对的细节，常规直脚轴向二极管在板内空间受限、需要避让周边高大元件或走线路径时，往往需要生产环节手工弯折引脚，不仅一致性差，还容易因弯折应力导致封装本体隐裂、引脚镀层脱落，长期使用下存在虚焊、器件失效的隐患。这款弯脚结构的模块化二极管，正是针对这类板内空间局促的安装场景做的结构优化，两端引脚预先做了90度同向弯折，弯折位置预留了足够的应力释放圆弧，避免引脚与封装本体衔接处出现应力集中。设计过程中参考了常规1N5408系列整流二极管的封装尺寸基准，圆柱形封装本体的径向尺寸、引脚线径都和通用轴向整流器件保持一致，不会出现与现有PCB焊盘孔径不匹配的问题，引脚弯折后的高度、横向伸出长度都经过校准，安装后本体与PCB板面保持平行，既可以降低器件整体的安装高度，适配薄型壳体的电控设备内部空间，也能让引脚焊接后的受力更均匀，过波峰焊时不会出现器件歪斜、浮高的问题。模块化的参数化建模逻辑让整个器件的结构调整非常便捷，当设计需要适配不同电流等级的同封装二极管时，只需要调整封装本体的长度、引脚线径参数，就能快速生成对应规格的模型，不会出现特征报错、装配关系错位的问题，对于做PCB三维布局校验、整机结构干涉检查的设计人员来说，能直接导入装配环境做空间校核，不需要额外修正模型的装配基准。引脚的弯折半径做了工艺性优化，符合电子元器件引脚弯折的通用工艺规范，不会出现弯折半径过小导致的引脚断裂风险，封装本体的圆柱面做了细节还原，能直观呈现器件的实际外形轮廓，在做整机BOM可视化、装配工艺指导文件编制时，也能直接调用该模型做示意，不需要额外重新绘制器件外形。
