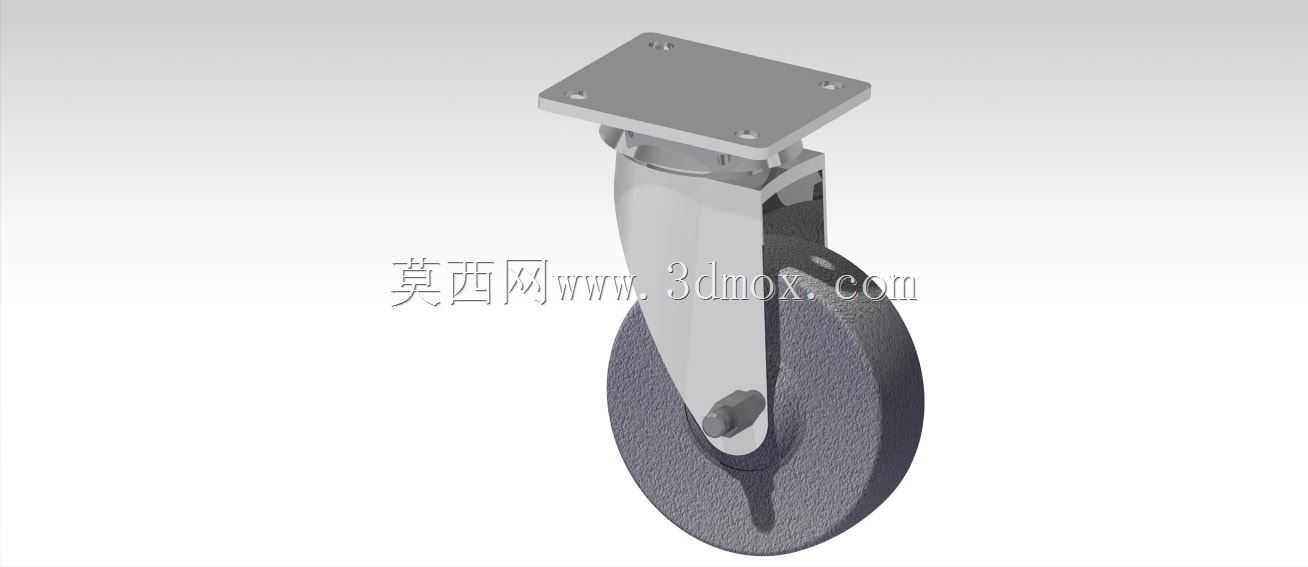

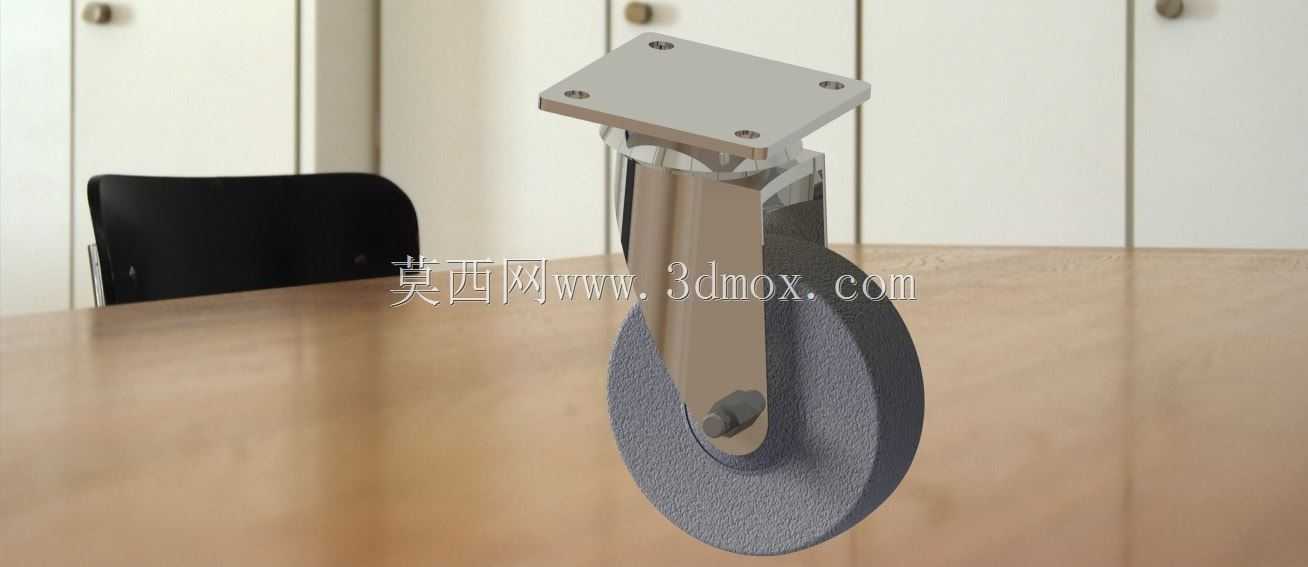

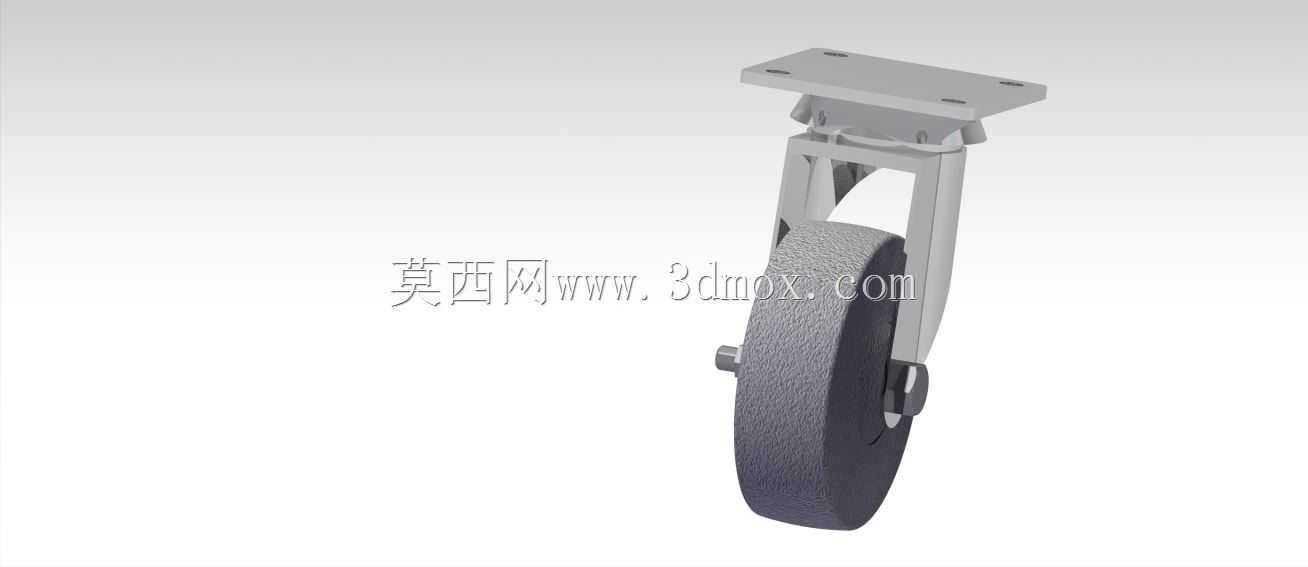

重型不锈钢支架工业石质脚轮结构设计

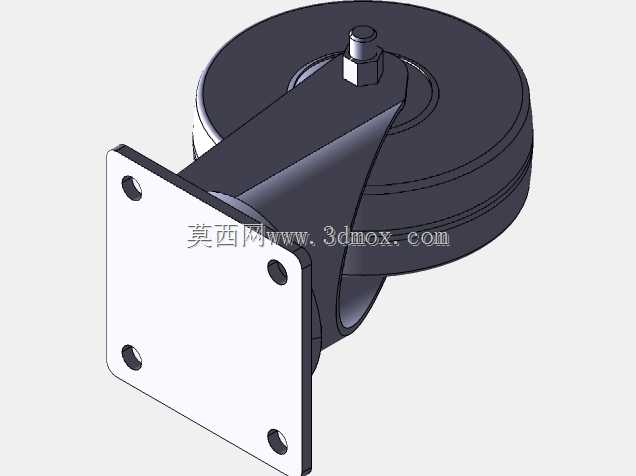

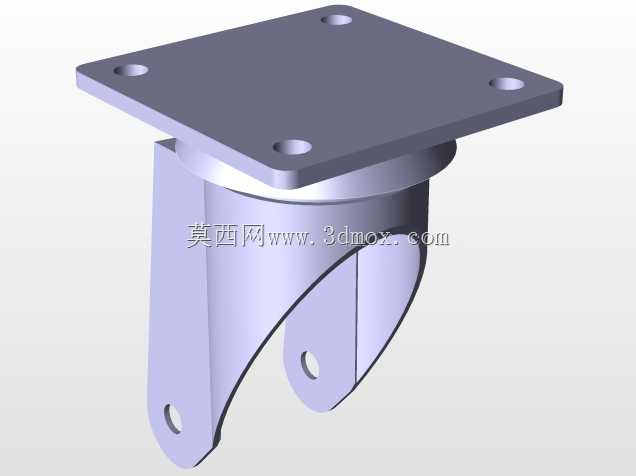

这款脚轮的设计初衷是适配车间重型工装台、仓储周转货架以及中小型移动加工设备的移位需求，轮体采用石质复合材质，相比常规橡胶轮具备更高的耐磨性能，在有金属切屑、硬质颗粒散落的车间地面使用时，不会轻易被尖锐碎屑割伤轮面，同时石质材质本身的抗形变能力更强，长期承载额定载荷不会出现轮面凹陷、偏磨的问题，能长期保持滚动顺畅度。支架部分采用不锈钢板材折弯焊接成型，顶部的安装板为方形平板结构，四个角预留了沉头安装孔，安装时可以直接通过螺栓与设备底部的安装面锁紧，不需要额外加装转接件，安装板与轮架的连接部位设置了回转支撑结构，能够实现360度水平回转，方便设备在狭小空间内调整移位方向。轮体与支架的连接采用通轴加防松卡簧的固定方式，轴体与轮体内孔之间预留了合理的配合间隙，既不会因为间隙过大出现轮体晃动，也不会因为间隙过小导致转动卡滞，日常维护时只需要拆下卡簧就能快速更换轮体，不需要整体报废支架。从安装边界来看，顶部安装板的孔位间距适配市面上多数标准重型设备的底部安装孔距，安装后整体的垂直高度控制在常规脚轮的通用尺寸区间，替换原有脚轮时不需要调整设备底部的支撑高度，不会影响设备原有水平度。轮面采用微粗糙的磨砂纹理设计，在环氧地坪、水泥地面、钢板地面都能保持足够的摩擦力，推动设备时不会出现打滑现象，同时轮体滚动时的噪音远低于铸铁轮，适合对车间噪音有一定管控要求的生产场景。在结构设计阶段，重点对支架的折弯处做了圆角过渡处理，避免应力集中导致长期承重后支架出现开裂变形，回转部位的接触面做了抛光处理，减少转动时的摩擦阻力，即使在满载荷状态下，也能轻松推动设备转向，不需要额外施加过大的推力。这类石质脚轮尤其适合经常需要移位的焊接工装台、小型检测设备、重型物料周转车使用，相比普通尼龙轮，它的耐温性能更好，在焊接工位附近有高温焊渣溅落的场景下，不会像尼龙轮那样被烫出凹坑，能适应更复杂的车间生产环境。
