框架式风道辅助电加热装置结构设计

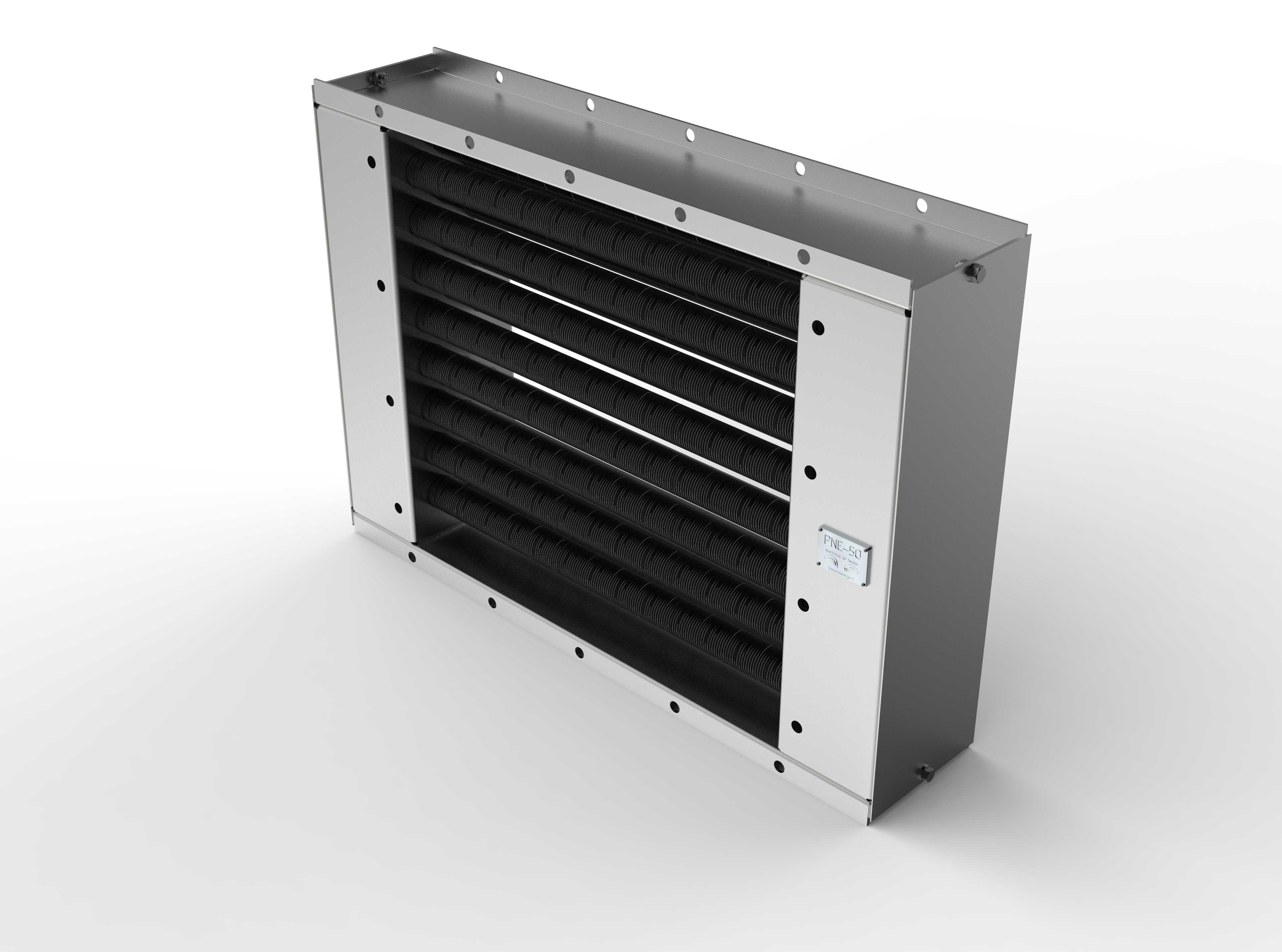

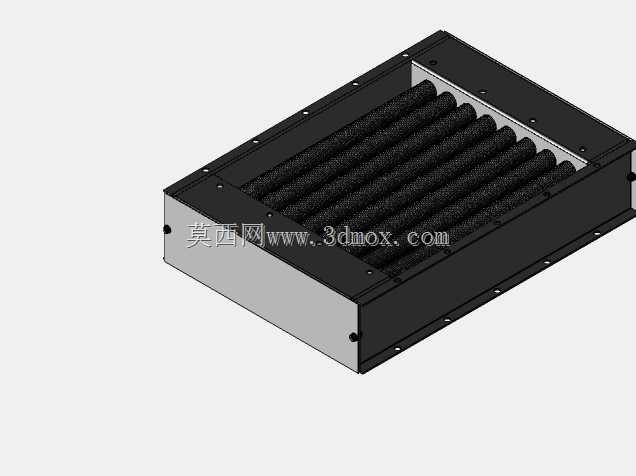

这款框架式风道电加热装置，主要适配集中通风系统的空气补温场景，常见于组合式空调机组段、工业烘干风道、新风预处理系统中，作为末端辅助加热单元对流通空气进行等压升温，避免冬季送风温度过低、烘干段热风初始温度不足的问题。从结构设计来看，整体采用镀锌钢板折边拼焊形成矩形承载框架，框架四周预留均匀分布的安装孔位，可直接通过螺栓对接在风道法兰端面，安装时无需额外制作转接支架，框架边缘做了翻边压平处理，既提升整体结构刚性，也能保证对接面的平整度，减少漏风隐患。核心换热区域采用多排平行排布的翅片式加热管组，翅片做了密齿冲压翻边结构，与加热管外壁紧密胀接，最大化空气与发热元件的接触面积，降低风阻的同时提升换热效率，加热管两端通过耐高温绝缘瓷座固定在框架内侧的安装梁上，接线端集中布置在框架侧面的独立接线腔，接线腔带可拆卸防护盖板，可避免凝露、灰尘侵入接线端子引发电气故障。设计过程中，框架的外形尺寸严格遵循常规通风管道的模数规格，长宽尺寸匹配常用矩形风道的法兰标准，厚度方向控制在合理范围，不会占用过多风道安装空间，安装边界预留了螺栓操作的手部空间，现场安装时无需调整原有风道的走向布局。设备进风侧与出风侧的框架端面做了网格防护结构，可阻挡大粒径杂物进入加热段触碰高温加热管，同时不影响通风截面积。在功能实现上，该装置依靠通电后加热管产生的热量，通过强制对流的空气带走热量实现送风升温，框架外侧预留了温度传感器安装位，可配套温控装置实现出风温度的闭环控制，避免加热管干烧超温。结构建模时充分考虑了加工工艺性，所有板材折边的折弯半径、焊接预留量都符合常规钣金加工的工艺要求，加热管的排布间距兼顾了换热效率与风阻要求，避免间距过小导致风道阻力过大影响通风量，或是间距过大导致换热不充分、出风温度不均匀的问题。框架的边角位置做了圆弧过渡处理，避免安装过程中划伤施工人员，整体结构无多余突出部件，外表面平整，适配各类明装或暗藏的风道安装场景。
