普通卧式车床配套尾座结构设计

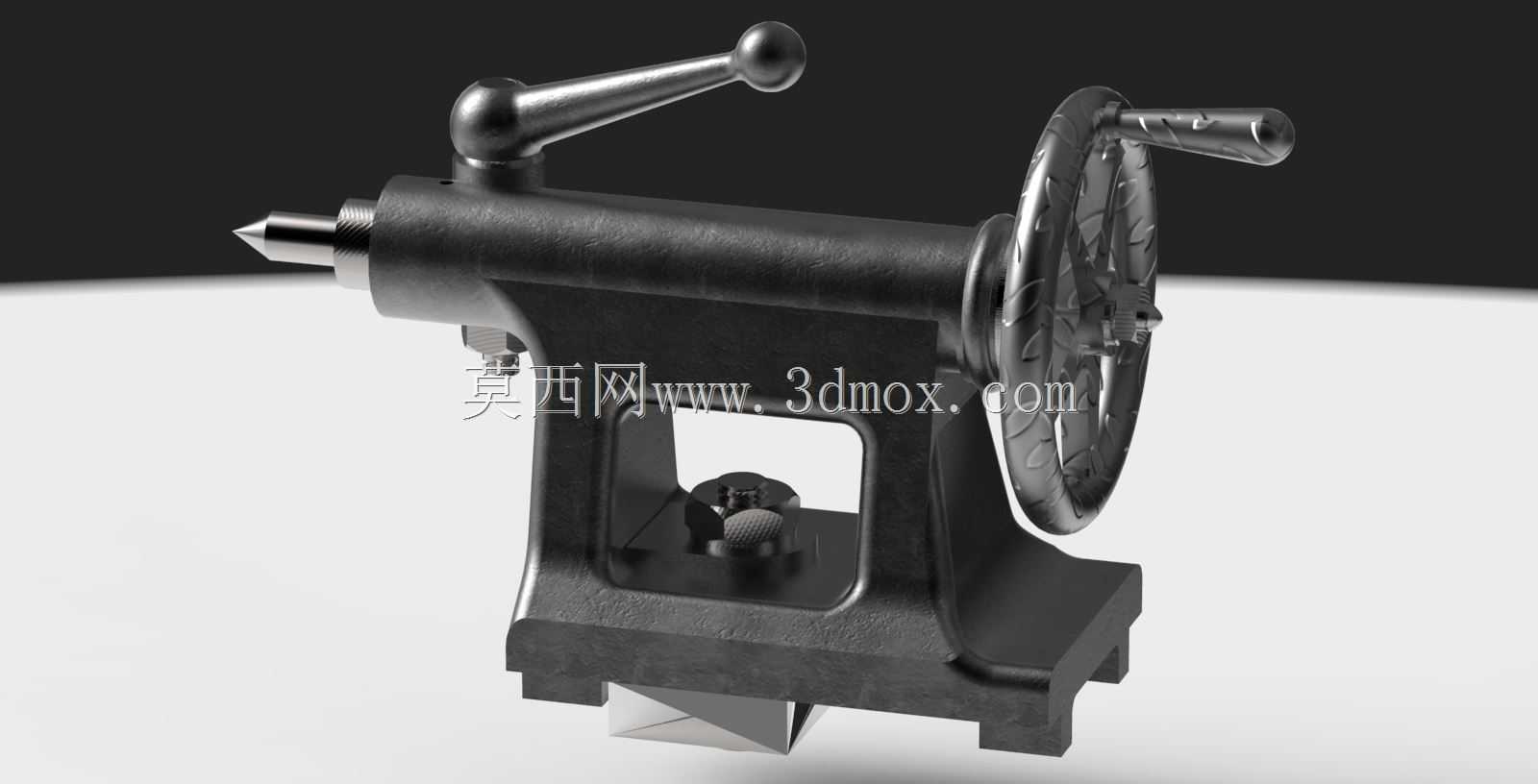

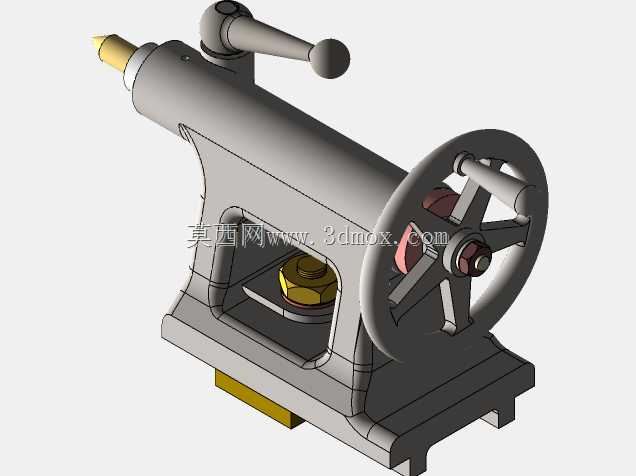

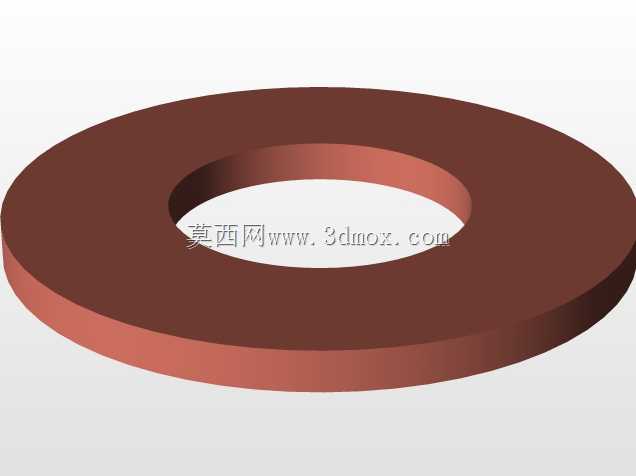

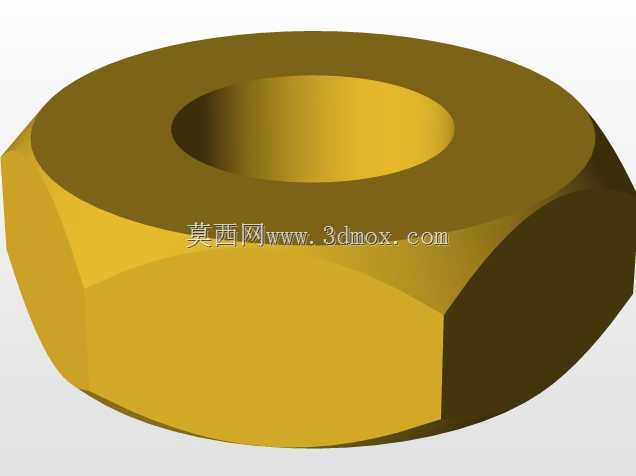

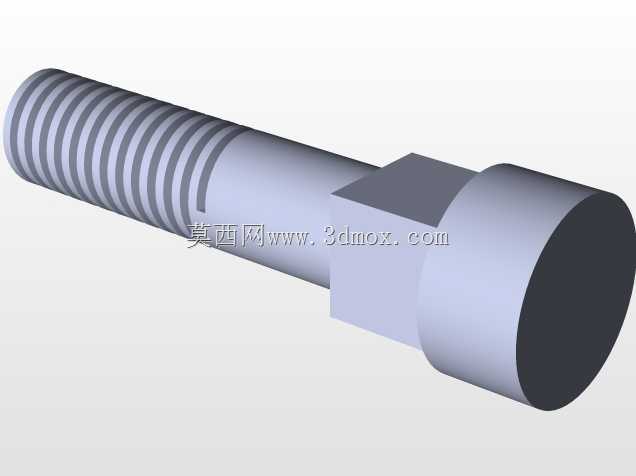

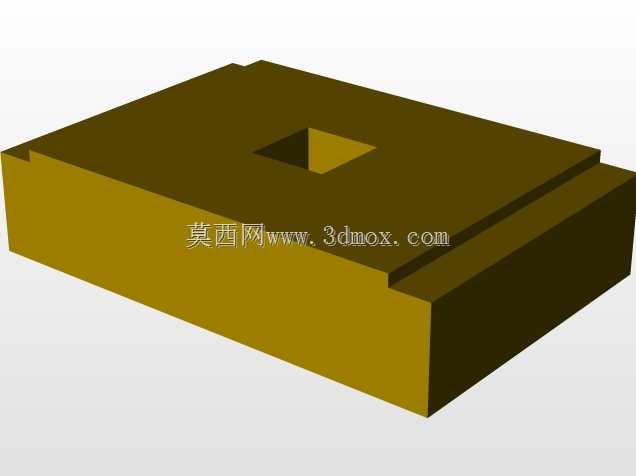

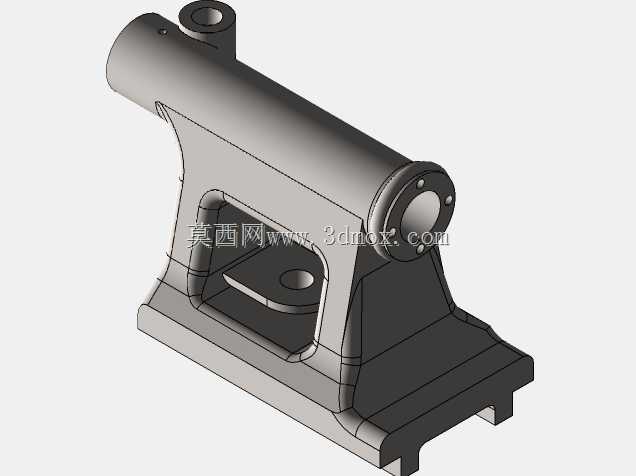

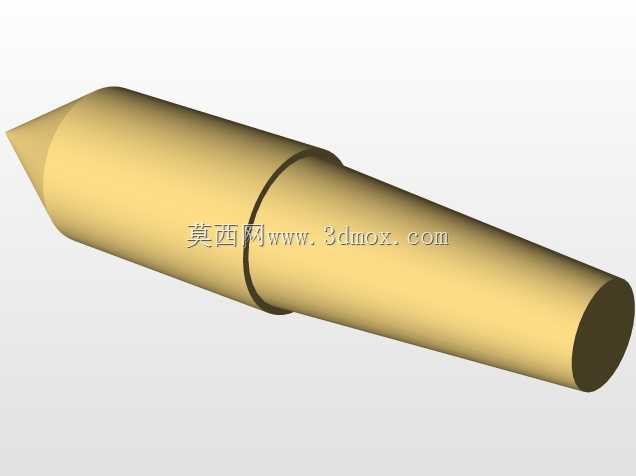

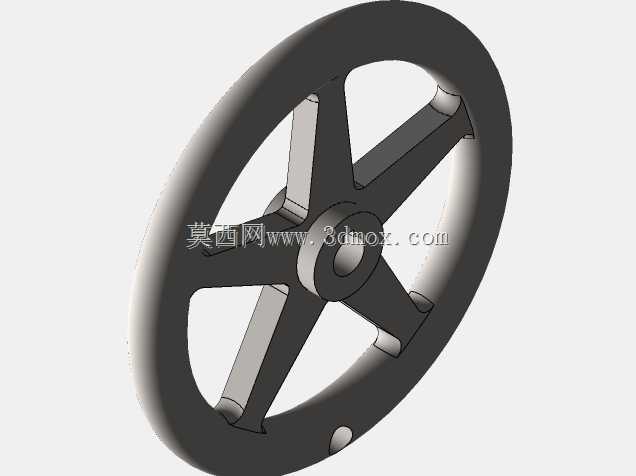

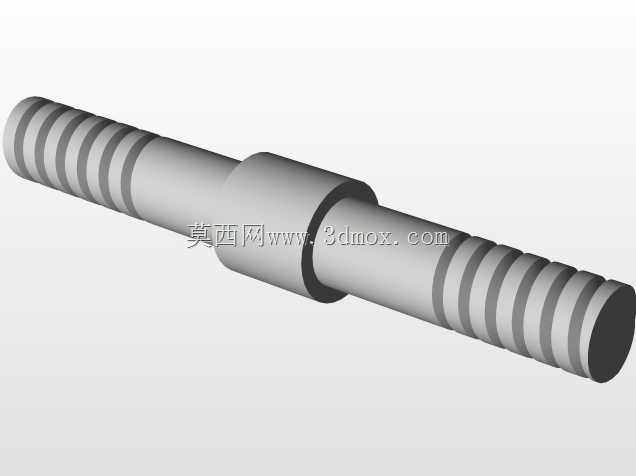

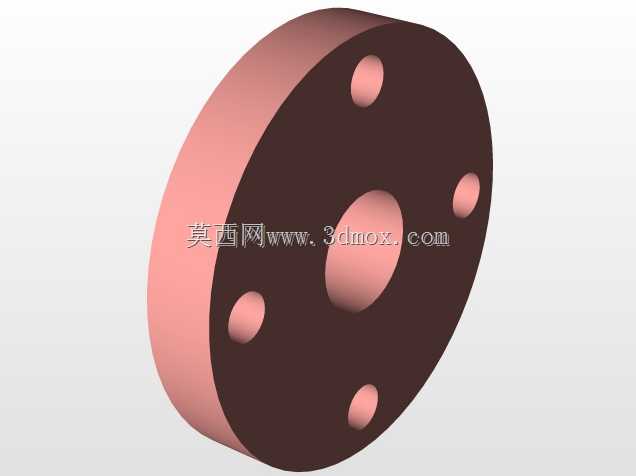

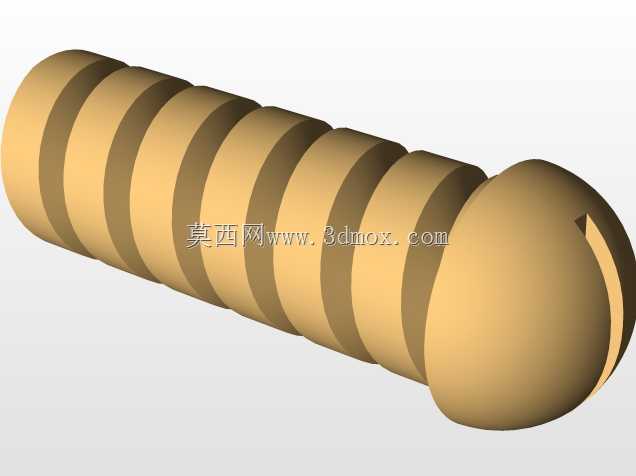

在普通卧式车床的轴类、套类零件加工场景中，尾座是承担工件轴向顶紧、长轴类零件装夹稳定性保障的核心配套部件，其结构设计合理性直接影响长径比大于5的轴类零件加工时的径向跳动量，也决定了钻孔、铰孔、攻丝等孔加工工序在车床上实施的可行性。这款尾座的整体结构采用分体式铸造基座设计，底座部分设置有与车床床身导轨匹配的导向安装面，安装时可沿床身导轨轴向滑移，适配不同长度规格工件的装夹需求，滑移到位后通过底座内置的锁紧机构可将尾座整体固定在床身指定位置，避免加工过程中出现轴向窜动。尾座上部的套筒组件是核心执行部件，套筒内孔采用标准莫氏锥度设计，可适配安装顶尖、钻头、铰刀等不同工艺用途的工装，套筒的轴向进给通过手轮带动丝杠副实现，手轮轮缘设置有防滑滚花结构，操作时可实现精细进给调节，手轮侧方设置有锁紧手柄，当套筒进给至指定位置后，扳动手柄即可锁紧套筒，防止加工过程中套筒受轴向切削力出现位移。尾座的整体安装边界与对应型号车床的床身导轨宽度、导轨中心高完全匹配，基座底部的压板结构与床身导轨下沿贴合间隙可通过调节螺钉调整，保证尾座滑移顺畅无卡滞的同时，避免间隙过大导致的尾座偏移。从设计思路来看，这款尾座优先考虑了加工场景下的刚性需求，主体壳体采用灰铸铁材质铸造后经时效处理，消除铸造内应力避免长期使用出现变形，各配合面经磨削加工保证形位公差，套筒与壳体的配合间隙控制在合理范围内，既保证进给灵活，又能承受较大的轴向切削载荷。在实际生产应用中，这类尾座除了承担常规的工件顶紧功能外，还可通过更换不同的工装附件，完成轴类零件的端孔加工、小直径内孔的铰削加工，部分场景下还可偏移尾座中心实现小锥度长轴的锥面车削加工。尾座的套筒行程设计覆盖了常规加工场景下的进给需求，手轮的传动比设置兼顾了快速进给与微调进给的操作需求，锁紧机构采用偏心夹紧结构，操作省力且锁紧可靠，长期使用后夹紧力衰减可通过调节偏心轴的安装角度补偿。
