150kVA垫装式户外箱变结构设计

这款垫装式150kVA变电设备主要面向户外中小型配电场景设计，常见于工业园区边角区域、商业地块临时供电点位、城郊小型加工厂区的户外供电配套，也可作为市政施工临时供电、乡村集中聚居点配电的核心变电载体，承担高压进线降压、低压回路分配的核心配电功能，能将10kV级高压输入转换为日常生产生活可用的380V/220V低压输出，直接对接下游用电负载。

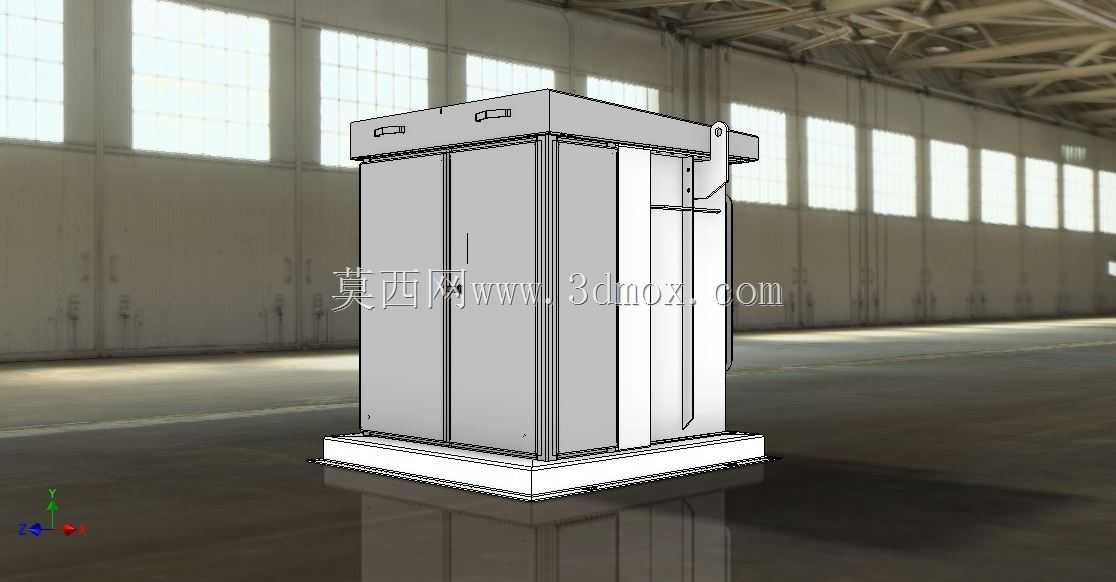

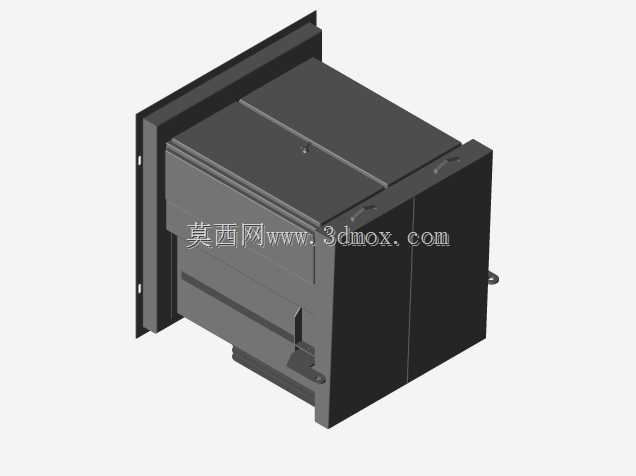

设计阶段优先考虑户外长期运行的防护需求，整体采用全封闭柜式壳体结构，柜体框架采用折弯型钢拼接成型，外门板做一体化折边处理，拼接缝隙处预留密封胶条安装位，可满足户外露天放置的防雨、防尘要求，适配多数非极端恶劣的户外环境。垫装式底座是该结构的核心设计点，底座采用型钢焊接成整体承托框架，底部预留与混凝土基础预埋螺栓对接的安装孔位，安装时无需做复杂的地台嵌装结构，直接将整柜吊装至预先找平的混凝土基础上，对齐孔位紧固螺栓即可完成主体固定，相比传统地埋式或嵌入式箱变，大幅压缩现场施工的土建工作量，也方便后期整体移位或设备更换。

柜体内部按功能做物理分区，高压进线舱、变压器核心舱、低压出线舱各自独立分隔，舱室之间设置防火绝缘隔板，避免单舱故障波及其他功能区；门板对应各舱室位置设置独立的锁止机构，运维时可单独开启对应舱门操作，无需打开整柜，降低运维过程中的安全风险。柜体侧面预留高压进线电缆的穿装孔位，孔位配套防水格兰头安装结构，低压侧预留多回路出线的开孔余量，可根据实际负载回路数量调整开孔位置，适配不同规模的配电出线需求。顶部做微坡式顶盖设计，顶盖边缘超出柜体侧壁一定距离，引导雨水顺着侧壁流下，避免积水顺着拼接缝隙渗入柜内；顶盖与柜体框架的连接采用可拆卸螺栓固定，方便后期内部核心部件的吊装检修。

外形尺寸设计充分考虑常规道路运输的限界要求，整体宽度、高度均满足普通货运车辆的装载运输要求，无需办理特殊超限运输审批即可完成转运；安装边界方面，设备就位后需在柜体周边预留不小于0.8米的运维操作空间，高压进线侧预留电缆弯曲半径所需的空间，底座安装基础需高出周边地面不小于150mm，防止雨季地面积水倒灌进入柜体内部。柜体门板上预留警示标识、回路标识的粘贴区域，侧面设置临时接地桩的连接位，现场安装时可直接对接接地网，满足配电设备的接地安全要求。整体结构做模块化拆分设计，各舱室门板、框架部件、底座均可单独拆解更换，后期运维时若出现局部部件锈蚀或损坏，无需整体更换柜体，仅替换对应损坏部件即可，降低全生命周期的运维成本。
