金霸王9V叠层方形电池外观结构三维建模

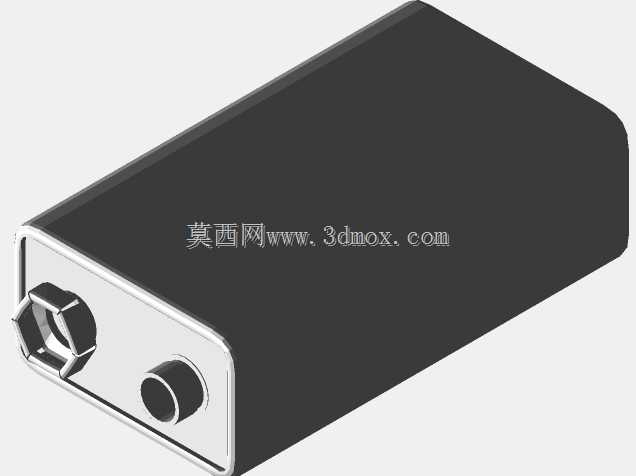

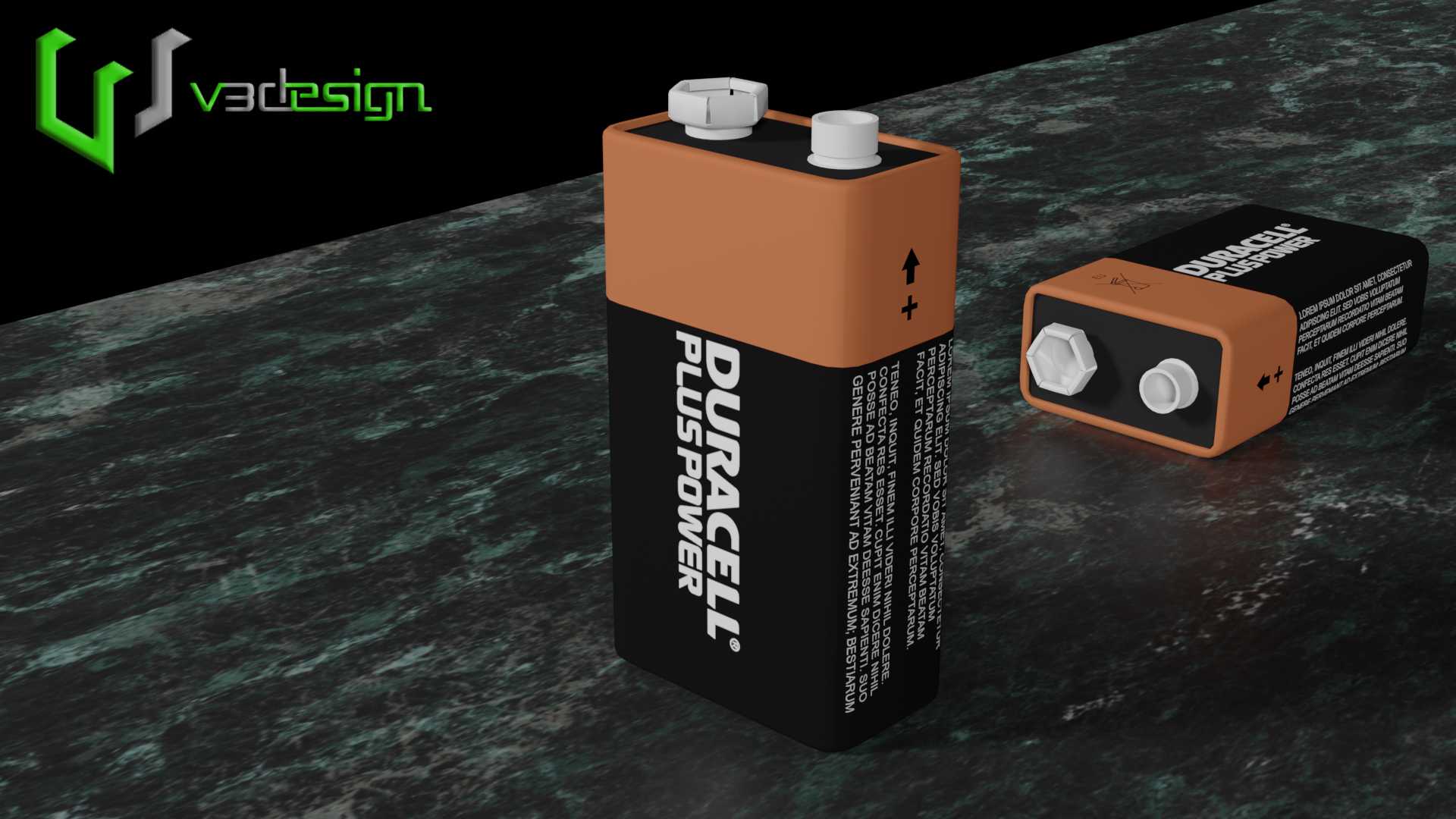

本次建模的9V叠层方形电池，是民用及工业低压供电场景中应用极广的便携电源品类，常见于万用表、烟雾报警器、无线麦克风、玩具遥控器、小型便携检测仪器这类对供电电压有9V需求、安装空间紧凑的设备中。不同于常见的圆柱型干电池，这类叠层电池采用方形壳体封装，内部通过多组电芯叠层串联实现9V额定输出，外壳采用阻燃硬质塑料搭配热缩膜封装，顶部设置两个按扣式输出端子，区分正负极，安装时直接扣入设备对应的电池仓触点即可完成供电连接，无需额外接线，拆装效率远高于接线式供电方案。从结构设计角度看，该类电池的外形尺寸遵循行业通用规范，整体为长方体结构，长宽高尺寸匹配绝大多数通用9V电池仓的安装边界，顶部的两个端子间距、凸起高度均符合通用互换标准，可直接替换同规格不同品牌的9V叠层电池，无需调整设备电池仓结构。建模过程中重点还原了外壳的分色结构、顶部端子的六角形防滑造型、壳体表面的品牌标识印刷区域细节，同时保留了壳体侧面的参数标注区域的凹凸特征，确保模型在做产品装配干涉检查、设备外观渲染、电池仓结构验证时，可直接导入装配体使用，无需额外调整外形尺寸。在实际设备选型过程中，这类电池的安装边界需要重点关注顶部端子的凸起高度，避免电池仓盖闭合时与端子产生挤压，同时方形壳体的棱边做了小尺寸圆角处理，建模时还原了该圆角特征，可准确模拟电池装入仓体时的滑入过程，不会出现棱边卡滞的干涉误判。不同于可充电锂电池的复杂内部结构，这类一次性叠层干电池的内部结构无需在外观装配建模中体现，模型仅保留外部壳体与端子的完整结构，即可满足绝大多数设备结构设计阶段的装配验证、外观展示需求，比如在做手持检测仪器的外观渲染时，打开电池仓盖的状态下，该模型可准确呈现电池的安装状态，提升渲染图的真实感；在做电池仓的结构设计时，可直接将模型调入装配体，校核仓体的内部空间、触点位置、仓盖卡扣的避让距离，避免开模后出现电池装不进、触点接触不良的问题。
