太阳能充电控制器安装固定支架结构

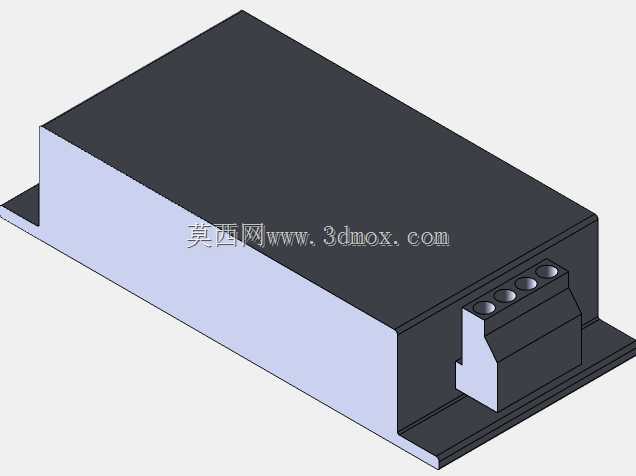

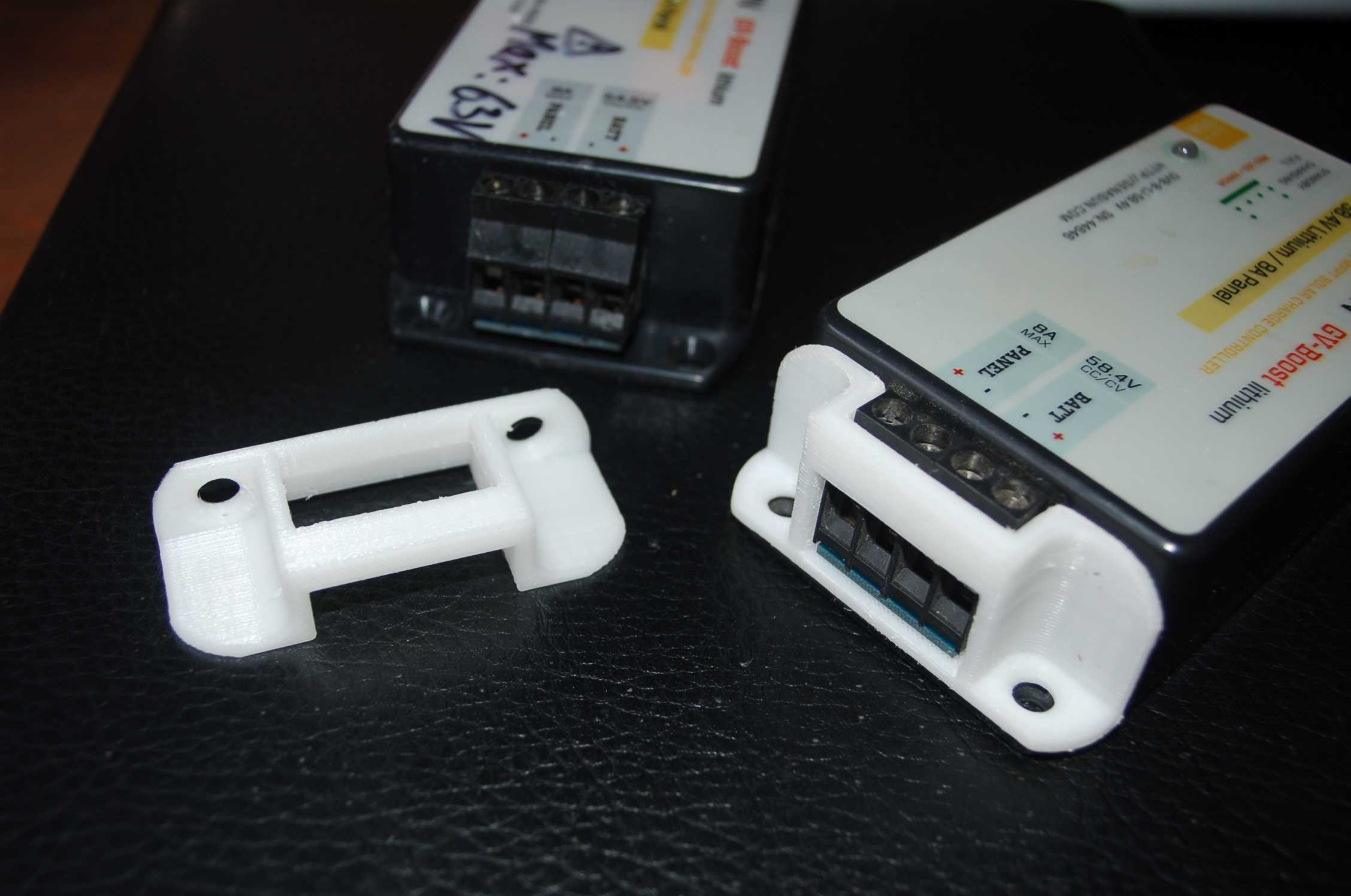

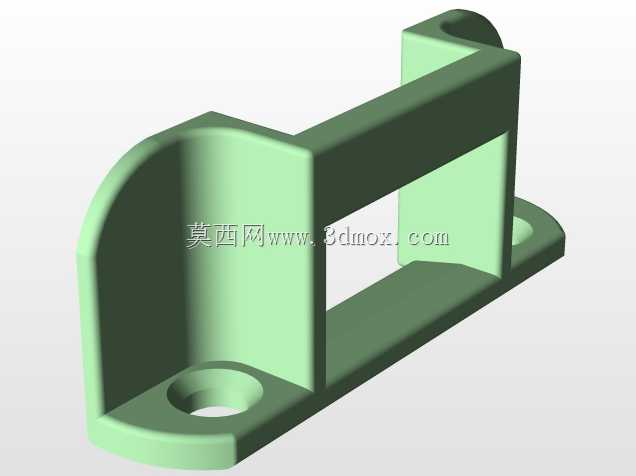

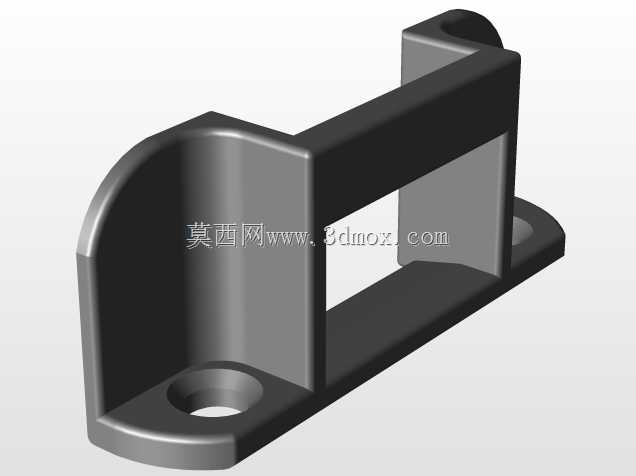

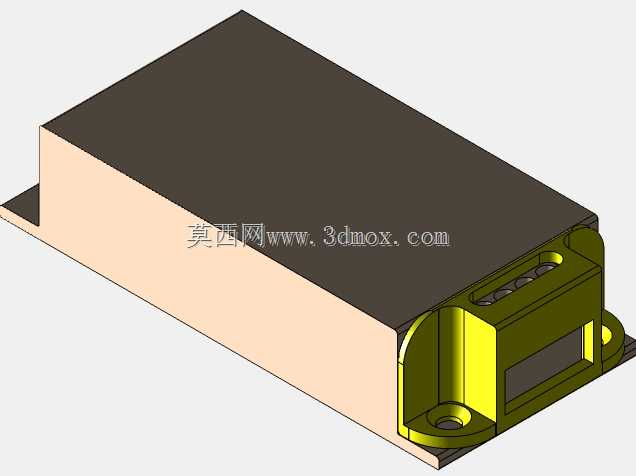

这款固定支架主要配套小型光伏充电控制器使用，在离网光伏供电系统、小型太阳能储能装置、户外光伏供电监测点位这类场景中，控制器往往需要安装在设备舱内壁、光伏支架立杆旁或者储能电池仓侧边，裸露安装不仅容易受外力磕碰导致接线端子松动，长期受户外温湿度变化影响也会加速外壳老化，配套的固定支架就是为了解决控制器的安装定位问题。从结构设计来看，支架采用一体式注塑成型结构，整体为对称式U型框架，两侧伸出带安装孔的固定耳，安装孔位做了沉台设计，装配时螺丝头部可以完全沉入沉台内，不会突出支架表面刮蹭控制器外壳或者周边布线。中间的连接横梁做了加厚处理，避免长期受控制器重量拉扯出现形变，支架内侧贴合控制器外壳的位置做了适配的弧度与让位槽，刚好卡入控制器底部的凸起定位筋，装配后不会出现横向窜动。安装边界方面，支架整体宽度匹配控制器底部安装间距，两侧固定耳的中心距适配常规小型电气设备的安装孔位标准，既可以通过自攻螺丝固定在塑料或者木质安装面上，也可以搭配螺栓固定在金属型材支架上，支架整体厚度控制在合理范围，不会额外占用过多安装空间，在狭窄的设备舱内也能顺利完成装配。实际使用中，支架将控制器抬离安装面2mm左右，底部留出的空隙可以方便控制器散热，避免安装面与控制器底部完全贴合导致热量积聚，同时也能让控制器底部的冷凝水顺利流下，不会长期积存在外壳缝隙处。设计时还考虑了装配容错性，固定耳的安装孔做了小幅的长圆让位，就算安装面的打孔位置出现1mm以内的偏差，也能顺利完成螺丝固定，不需要重新扩孔调整，大幅降低现场安装的调整难度。支架的边缘全部做了圆角过渡处理，没有尖锐的飞边棱角，装配作业时不会划伤操作人员的手部，也不会刮破控制器连接线缆的绝缘层。
