摩托车ABS系统红色制动操纵手柄结构

　　日常两轮摩托车的制动操纵系统里，手柄是直接承接驾驶员手部施力的核心交互构件，这款适配ABS配置车型的制动手柄，在结构设计上充分兼顾了操纵手感、安装适配性与长期使用的结构强度。从实际装车场景来看，该手柄安装于摩托车右侧手把管的制动泵安装座上，驾驶员捏握手柄时，会绕手柄根部的铰接销轴转动，推动制动泵活塞建立液压压力，将制动力传递至前后轮制动卡钳，配合ABS阀体完成制动防抱死的压力调节动作，避免紧急制动时车轮抱死引发的侧滑风险。

　　从结构设计逻辑上看，这款手柄采用了长悬臂的弧形捏握轮廓，整体顺着手部自然握持的弧度做了曲面过渡，捏握区域的截面做了渐变收窄处理，既保证了手指贴合的触感，也避免了尖锐棱边在长时间握持时产生的硌手问题。手柄根部的铰接端做了双叉式的连接结构，两个带同轴安装孔的支耳可以卡在制动泵的安装凸台两侧，通过销轴完成铰接，这种双支耳结构相比单耳结构能大幅降低铰接处的侧向摆动量，避免长期使用后铰接间隙变大导致的操纵虚位。铰接端内侧预留了制动泵推杆的接触凸台，凸台表面做了平面精加工处理，保证推杆受力始终沿轴向传递，不会出现偏磨导致的推杆卡滞问题。

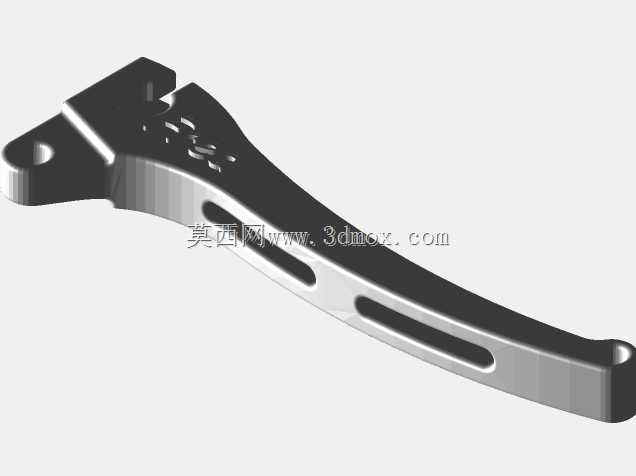

　　手柄中段的筋位设计是兼顾轻量化与强度的关键，沿着手柄受力的主应力方向，在手柄非握持的背面布置了纵向加强筋，同时在筋条两侧做了凹槽减重设计，既避免了实心结构带来的重量冗余，也能保证在最大捏握力作用下，手柄的弯曲变形量控制在合理范围内——按照常规摩托车制动操纵的受力要求，手柄在端部施加300N捏握力时，最大变形量不超过2mm，卸载后无永久塑性变形，这种带加强筋的槽型结构刚好能满足该强度要求，同时相比实心结构减重约40%，降低了手把处的整体重量负担。

　　安装边界方面，这款手柄的铰接孔中心到手柄最外端的握持长度控制在130mm左右，符合绝大多数成年男性手掌的握持跨度，捏握时力臂长度适中，不需要施加过大的手部力量就能达到制动所需的泵压。铰接孔的内径尺寸匹配常规摩托车制动泵的标准销轴直径，安装时只需要对准安装座的孔位穿入销轴，卡好端部的防尘卡簧即可完成装配，不需要额外做适配加工。手柄的转动行程范围内做了充分的避空设计，转动到最大制动位置时，不会与手把管、油门转把或者手把上的开关按键发生干涉，保证全行程内的操纵顺畅。

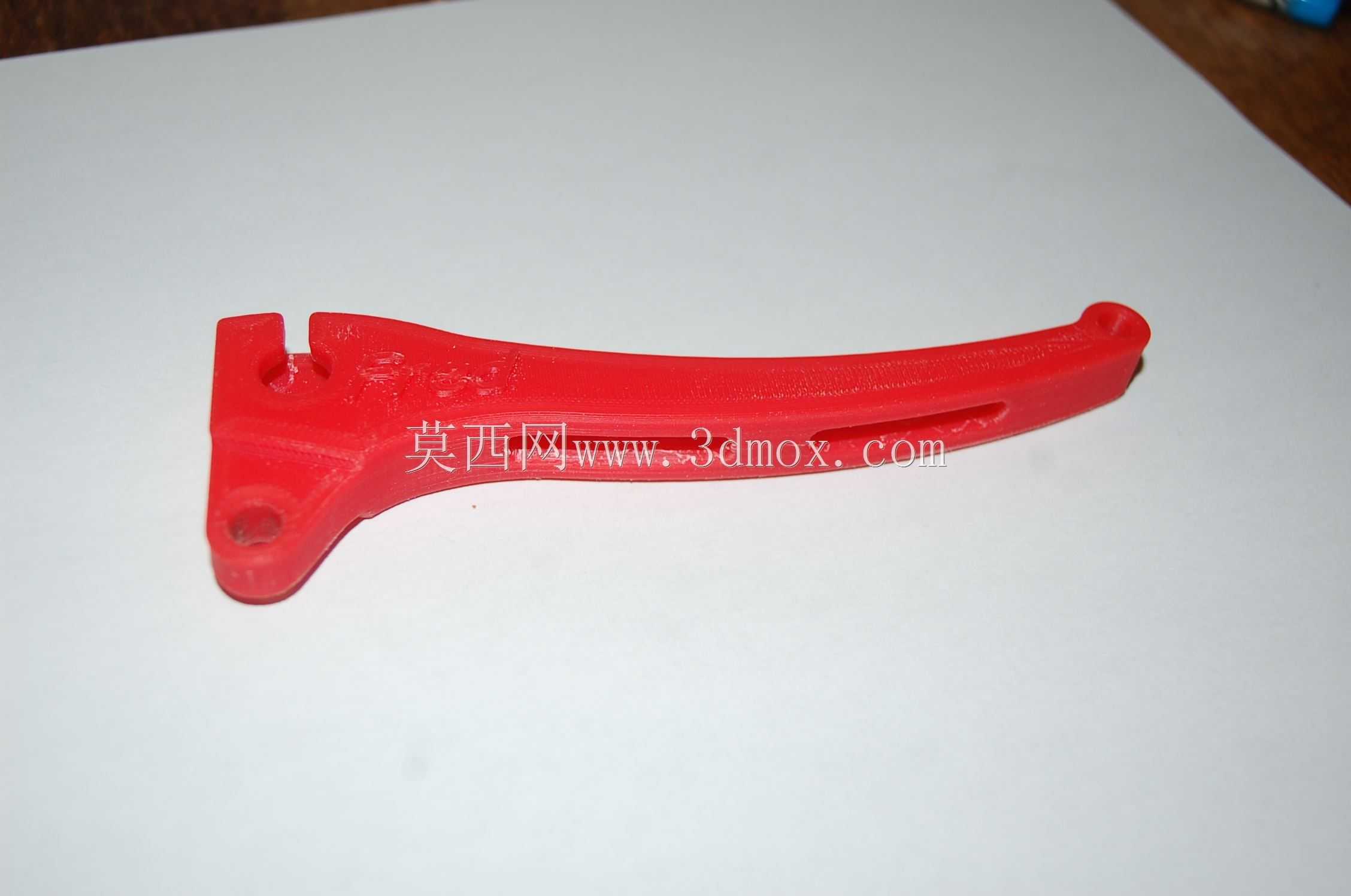

　　从材质适配的角度看，该结构采用ABS工程塑料作为成型材质时，能兼顾足够的结构韧性与表面着色性能，红色的外观配色也能提升手把区域的视觉辨识度，同时ABS材质的抗冲击性能较好，即使车辆发生低速倾倒，手柄先接触地面时也能通过一定的形变吸收冲击能量，不会直接发生脆性断裂，降低轻微摔车后的维修更换成本。手柄表面做了哑光磨砂处理，避免强光下的反光干扰驾驶员视线，同时磨砂表面能增加手部与手柄之间的摩擦力，雨天佩戴手套操作时也不容易出现打滑问题。

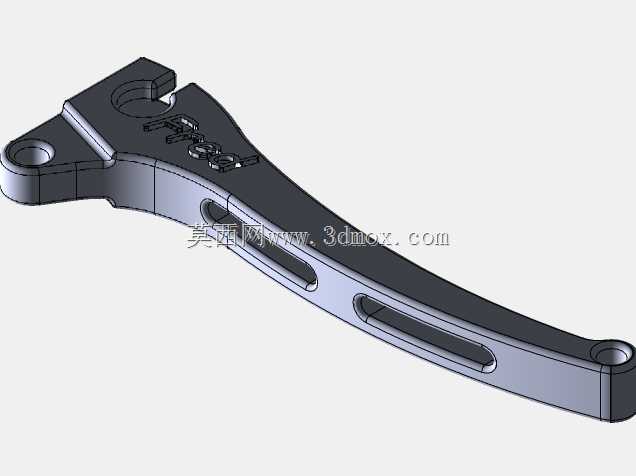

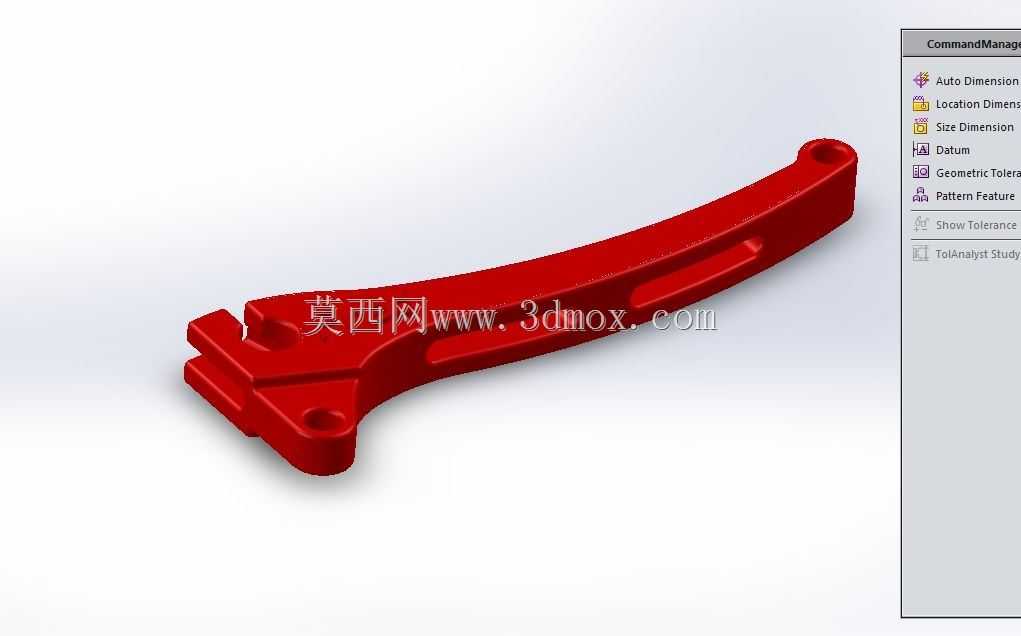

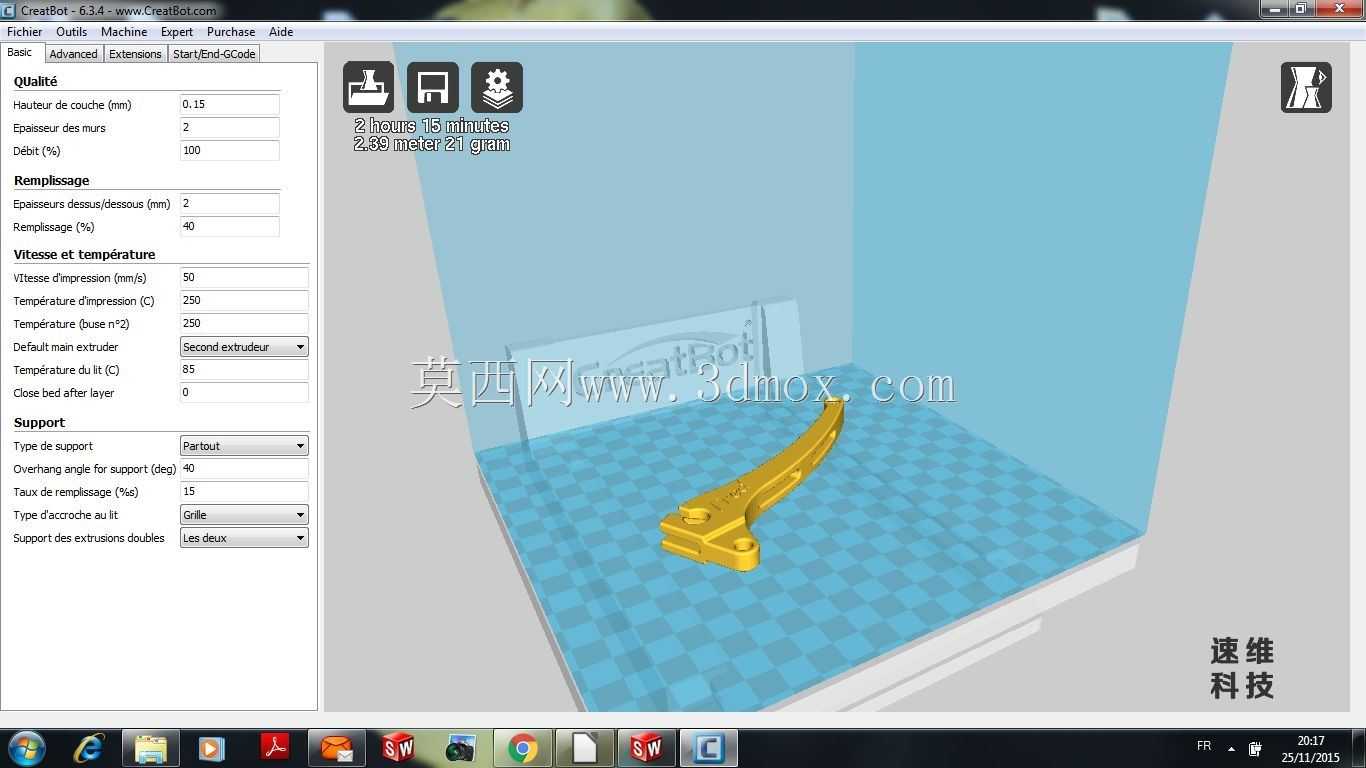

　　在实际的结构建模过程中，这类手柄的曲面过渡是建模的重点，需要先通过草绘确定铰接端的安装孔位、推杆接触位置、握持端的轮廓边界，再通过多截面曲面完成整体外形的构建，之后对所有的棱边做圆角过渡处理，避免应力集中——尤其是在铰接支耳与手柄主体连接的位置，圆角半径不能过小，否则长期受交变载荷作用时容易在圆角处产生疲劳裂纹。筋位的厚度要控制在主体壁厚的0.8倍左右，避免注塑成型时出现缩痕影响外观和结构强度，减重凹槽的深度也要均匀，保证壁厚一致，减少成型过程中的翘曲变形问题。

　　这类制动手柄作为摩托车操纵系统的易损件，除了常规的强度要求外，还要考虑耐候性，长期暴露在户外环境中，要耐受紫外线照射、高低温变化以及雨水侵蚀，不会出现材质变脆、褪色或者尺寸变形的问题，结构设计时的壁厚均匀性也能提升注塑成型的良品率，降低批量生产的成本。在与ABS系统的适配性上，手柄的行程设计要匹配ABS泵的压力建立特性，初始空行程控制在10mm左右，让驾驶员能清晰感知到制动开始起作用的临界点，捏握过程中的力反馈线性度较好，不会出现前段过松后段突然变硬的问题，提升制动操纵的脚感（手感）一致性，让驾驶员能更精准地控制制动力度，配合ABS系统实现平稳的制动效果。
