旧机复用小型电源适配连接座结构

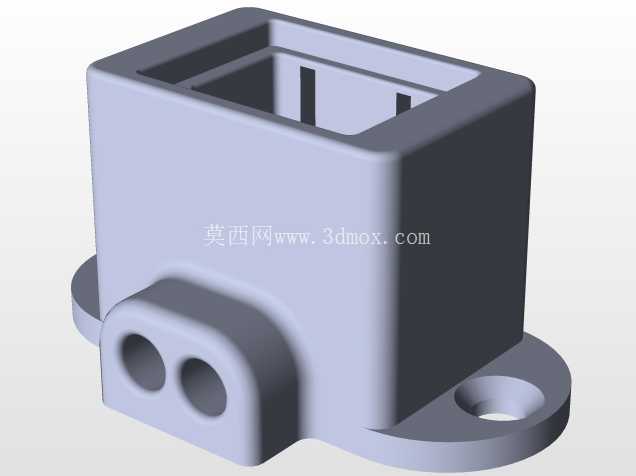

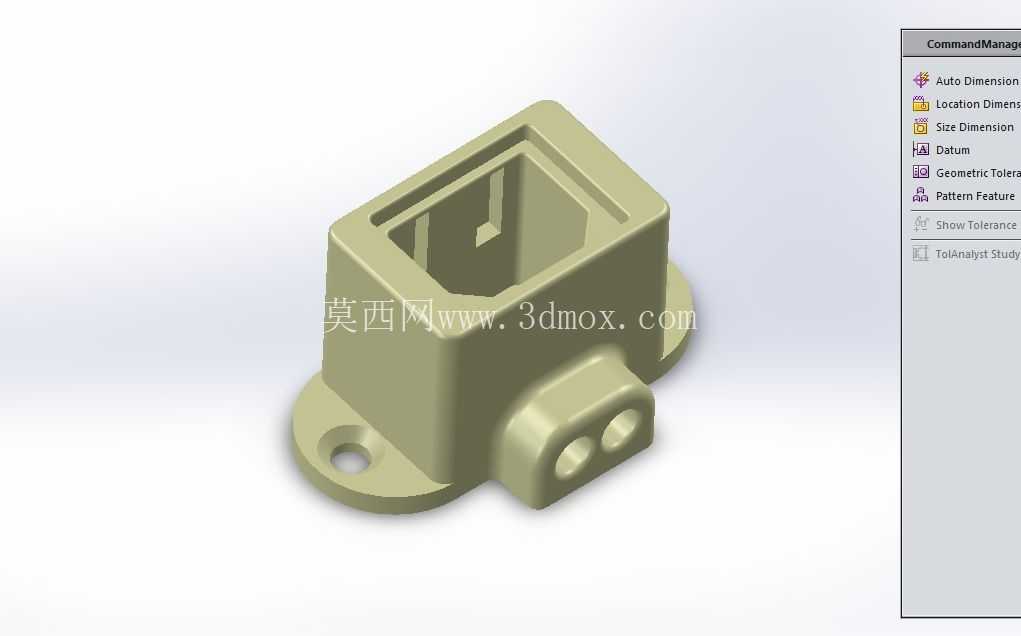

　　在日常电子设备改造、小型DIY电控项目搭建过程中，经常会遇到接口不匹配、安装固定无依托的问题，这款适配连接座正是针对旧计算机拆解零件复用场景设计的结构件，能够将拆机获取的小型变压、整流模块规整固定，同时提供标准化的接口对位基准，减少零散电子件组装时的接线杂乱、固定不牢问题。从结构设计来看，主体采用带侧边安装耳的盒式腔体结构，腔体内部预留了与常见小型电源模块外形匹配的卡位槽，槽内设置的凸起筋位可以直接卡入模块外壳的定位缺口，不需要额外打胶或者加装紧固件就能实现模块的轴向限位，避免设备移动过程中模块移位导致接线松脱。

　　侧边伸出的凸台结构上预留了两个圆形对位孔，既可以作为接线引出的导向孔，也能加装指示灯或者接线端子，拓展接口功能时不需要额外在腔体上二次开孔，降低改造加工难度。底部的安装耳做了圆角过渡处理，安装孔位采用沉孔设计，使用M3规格的螺丝固定时，螺丝头可以完全沉入沉孔内，不会突出安装面影响整体平整度，不管是固定在塑料外壳内壁还是金属安装支架上，都能保证贴合面无间隙，减少长期使用后的松动概率。从安装边界来看，整体结构的外轮廓尺寸控制在极小范围内，腔体内部的有效容纳空间刚好适配常见的拆机小型电源变压模块，不会因为冗余空间导致整体体积过大，适配狭小的设备内部安装空间，比如小型桌面DIY装置、手持改装设备的内部电控仓都能轻松容纳。

　　设计时充分考虑了旧零件的公差问题，腔体内部的卡位筋位预留了0.2mm的装配间隙，即使拆机模块存在轻微的外壳磨损、尺寸偏差，也能顺利装入，不需要对模块或者座体进行二次打磨修整。实际应用中，这类适配座可以广泛用于旧计算机零件改造的小型供电装置、学生电子竞赛的DIY作品供电模块固定、老旧小型家电的电源替换改装等场景，不需要重新设计定制复杂的固定结构，直接将拆机模块卡入座体，通过安装耳固定在设备预设位置，再从侧边凸台的孔位引出输入输出接线，就能快速完成电源模块的规整安装，相比直接用扎带捆绑、热熔胶固定的方式，不仅装配效率更高，后期维护拆解也更方便，只需要松开安装螺丝就能取出模块进行检修更换，不会残留胶痕或者损坏模块外壳。

　　结构的壁厚设计遵循了小型塑料件的成型规范，整体壁厚均匀，转角处都做了圆弧过渡，不管是采用3D打印制作单件样品，还是开模小批量生产，都能避免壁厚不均导致的缩痕、应力集中问题，打印制作时不需要添加过多支撑，腔体内部的筋位结构可以自支撑，减少后期支撑拆除的工作量，提升单件制作的效率。安装耳的位置设置在腔体主体的对角方向，固定时的受力分布更均匀，即使设备受到轻微的震动冲击，也不会出现座体开裂、固定点松脱的问题，侧边凸台与腔体主体采用一体化结构，衔接处做了加强筋处理，频繁插拔接线时不会出现凸台断裂的情况，能够满足日常DIY改造场景下的使用强度要求。
