金属快插式流体喷嘴精密结构设计

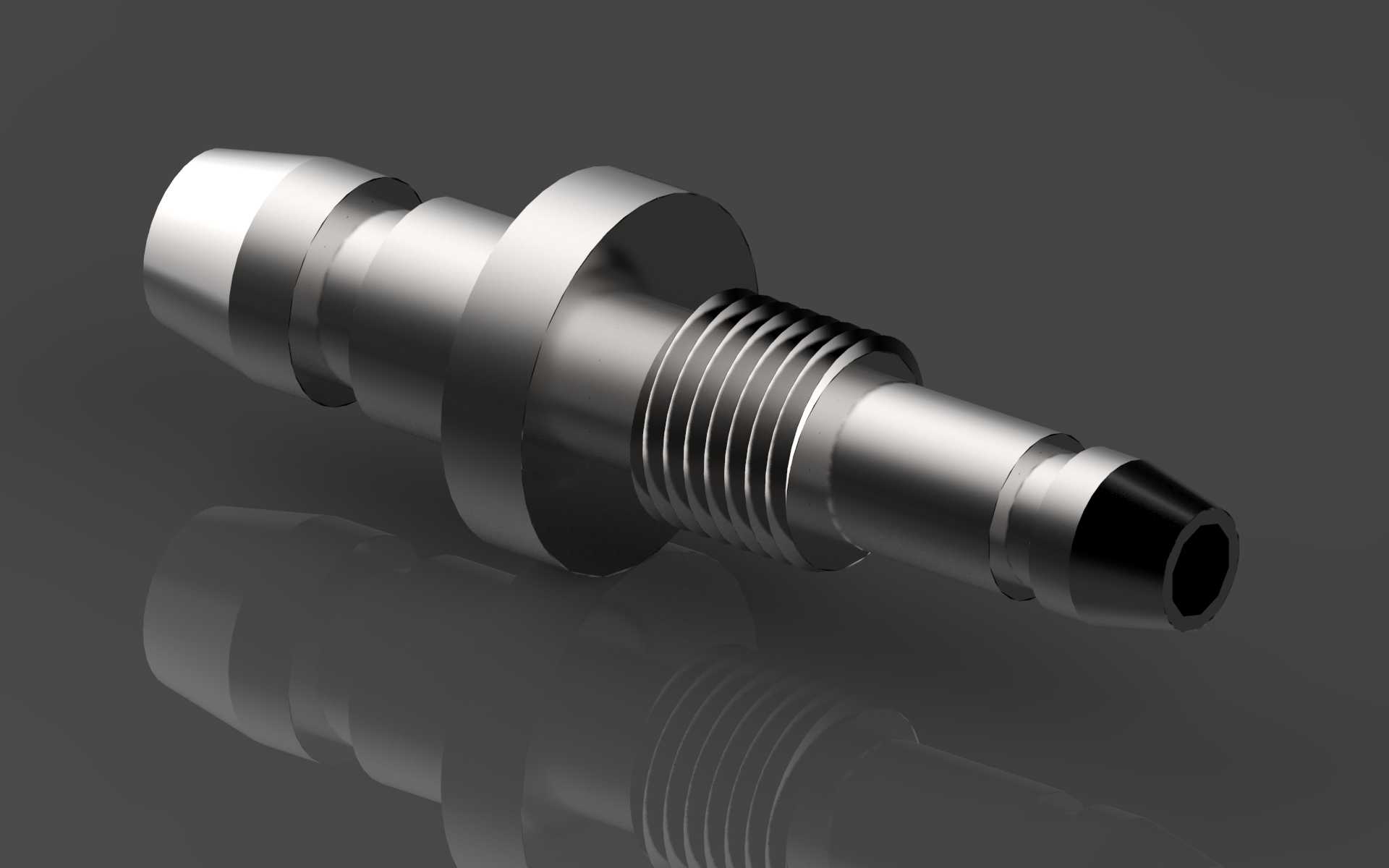

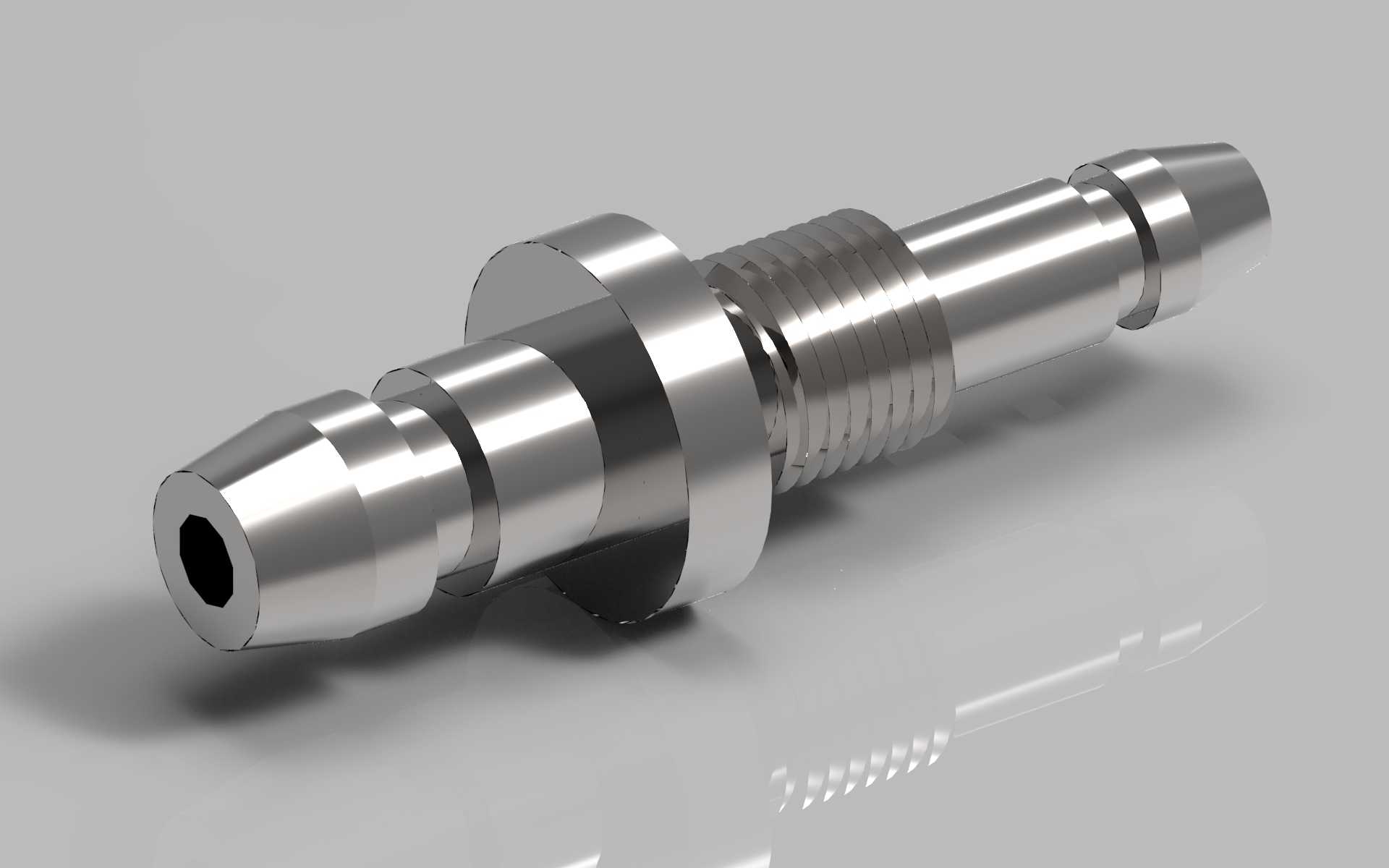

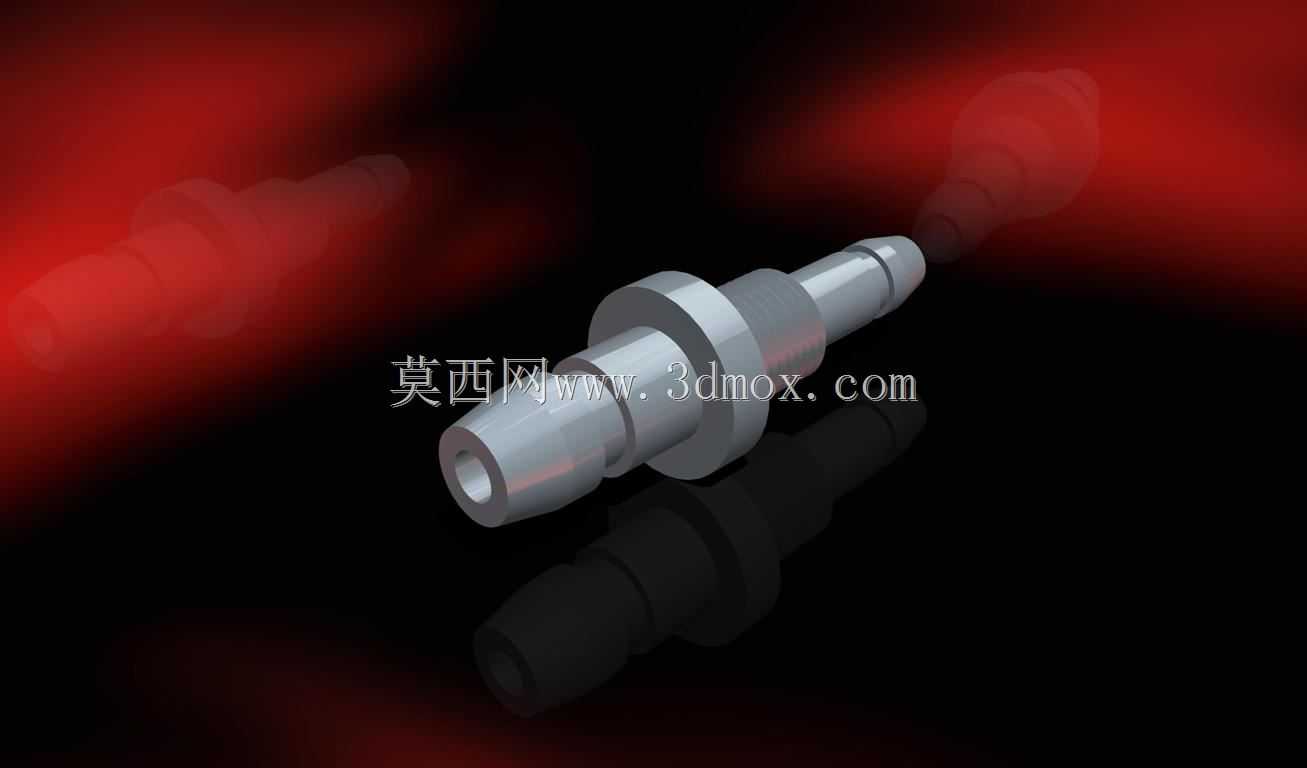

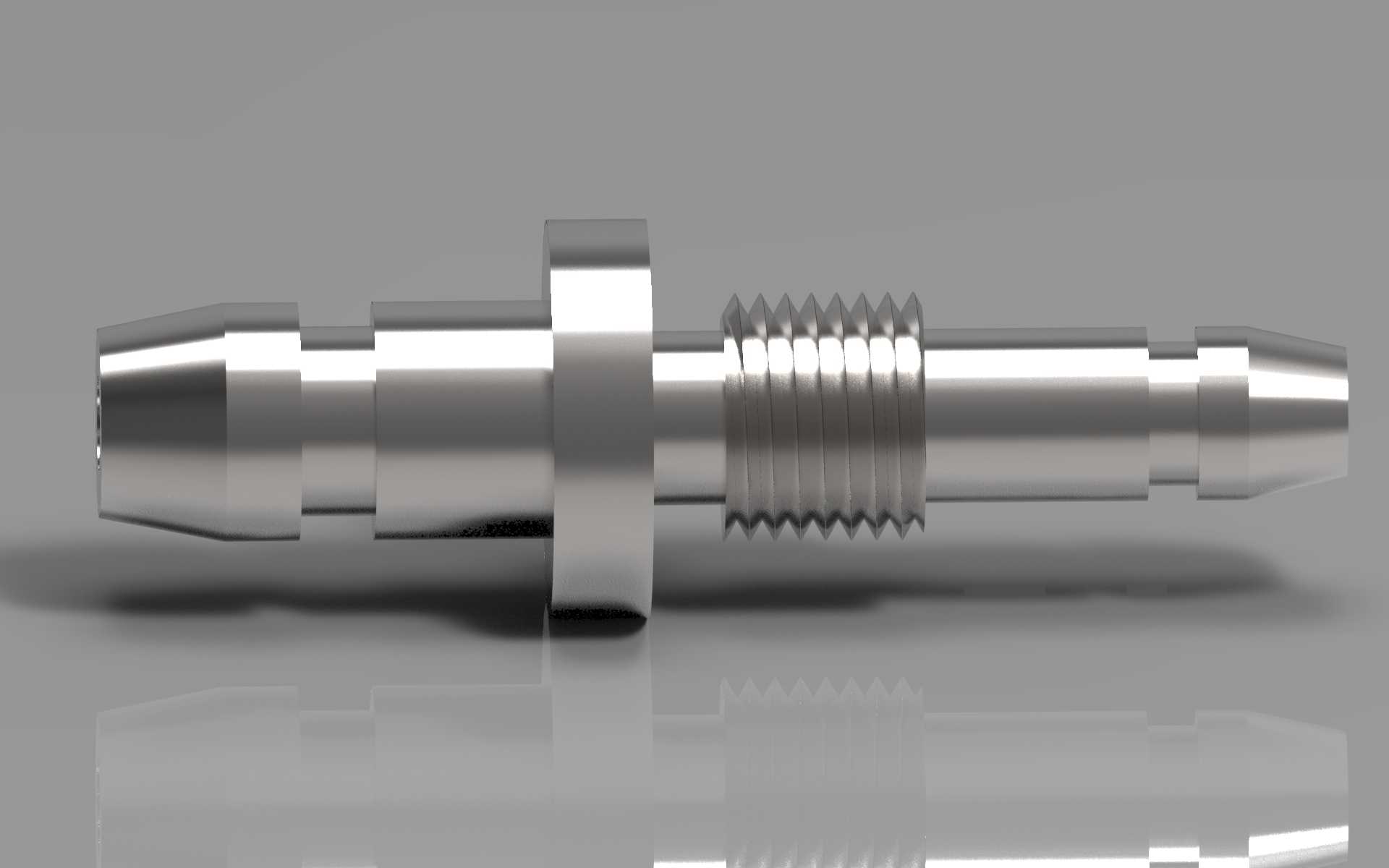

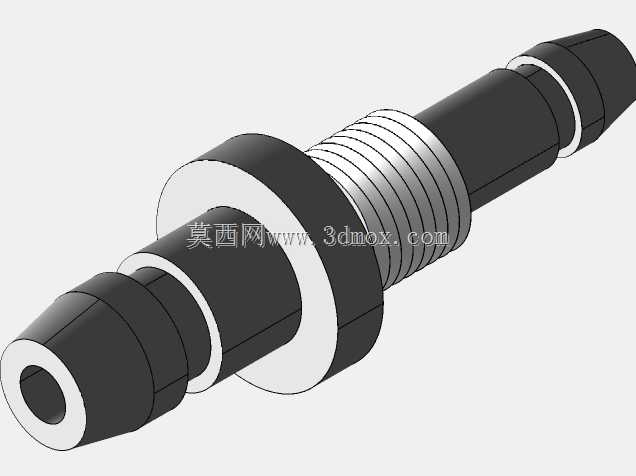

这款喷嘴的结构设计围绕流体管路的快速接驳与精准喷射需求展开，整体采用回转体对称构型，从功能段划分可分为喷射端、定位台阶段、螺纹锁紧段与快插接驳端四个核心部分。在实际工业场景中，这类喷嘴常被应用在气动回路、低压流体输送管路、清洗设备喷淋系统、小型喷涂装置的末端执行位置，承担流体流向约束、流速调控、介质喷射形态控制的作用。从设计逻辑来看，两端的锥形快插结构做了多段阶梯式凸环设计，插入对应规格的软管后，凸环会嵌入软管内壁形成多道密封防线，无需额外卡箍即可耐受常规工况下的管路压力，避免接驳位置出现渗漏、脱管问题；中间的外螺纹段用于穿过安装面板或设备壁板，配合锁紧螺母即可完成喷嘴的轴向固定，螺纹段旁侧的大直径法兰凸台作为安装定位基准，装配时凸台端面贴合安装面，既可以限制喷嘴的插入深度，也能作为密封面配合垫片阻断介质从安装缝隙泄漏。喷射端的内孔做了收缩式流道设计，流体从管路进入喷嘴内腔后，过流面积逐步收窄，根据伯努利原理实现流体增速，同时出口端的内孔倒角做了精准的角度控制，能够约束流体射出后的扩散角度，避免喷射范围偏离设计预期。在建模过程中，所有回转面的同轴度公差需要严格控制，尤其是两端快插段与中间螺纹段的同轴度偏差过大时，会导致接驳后管路出现偏斜，长期受流体脉冲压力影响容易产生应力集中，缩短零件使用寿命；所有密封配合面的表面粗糙度需要达到Ra1.6以下，避免微观凹凸纹路形成渗漏通道。安装边界方面，中间法兰凸台的外径是安装避让的核心尺寸，设计安装孔时需要预留足够的避让空间，螺纹段的有效长度需要匹配安装壁板的厚度，保证锁紧螺母能够完全啮合螺纹段实现可靠压紧；两端快插段的长度需要匹配对应软管的接驳深度，插入深度不足会导致接驳强度不够，插入过深则会顶碰软管内部的限位结构造成流道堵塞。这类金属喷嘴相比塑料材质的同类型零件，耐受压力更高、抗腐蚀性能更好，能够适配轻度腐蚀性流体、高温气体等多种介质的输送喷射需求，在自动化生产线的冷却喷淋工位、小型实验设备的流体控制回路、气动工具的排气端都有广泛的应用空间，建模时所有过渡位置都做了圆角处理，避免锐角位置在加工或装配过程中划伤操作人员，同时也能减少流体在流道内部的涡流损耗，提升流体输送效率。
