可拆式单板型换热结构三维数模

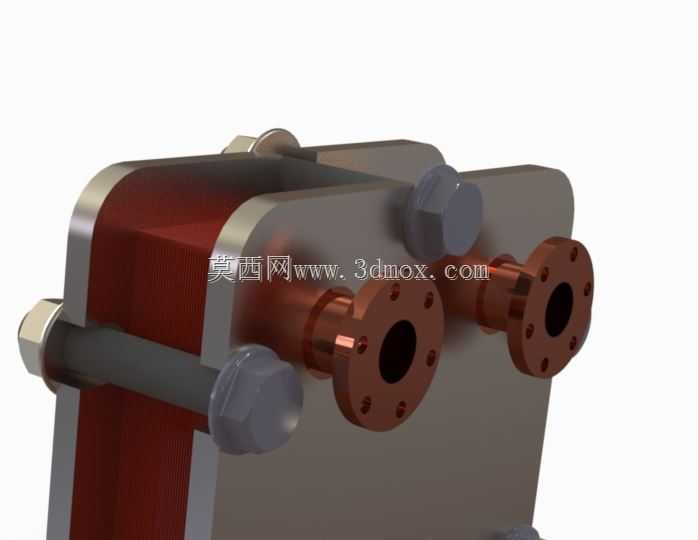

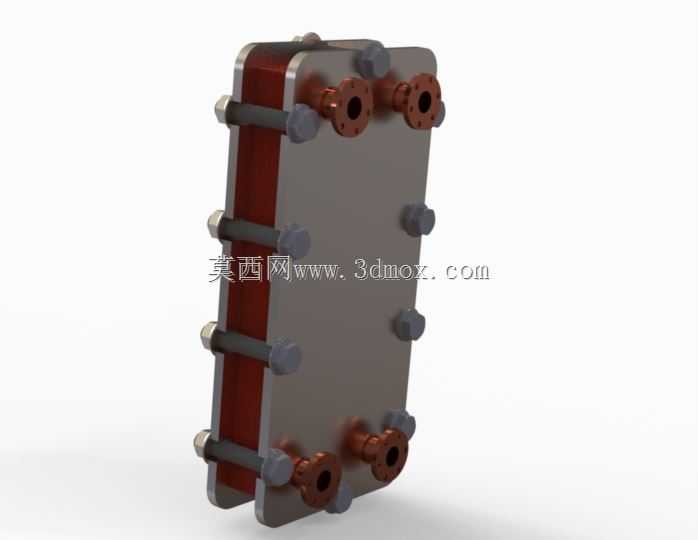

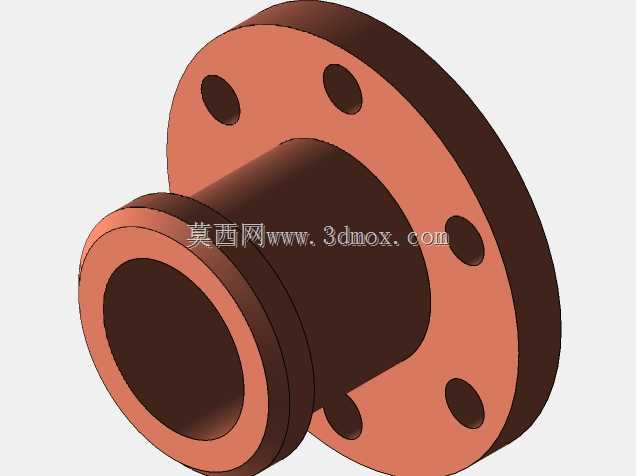

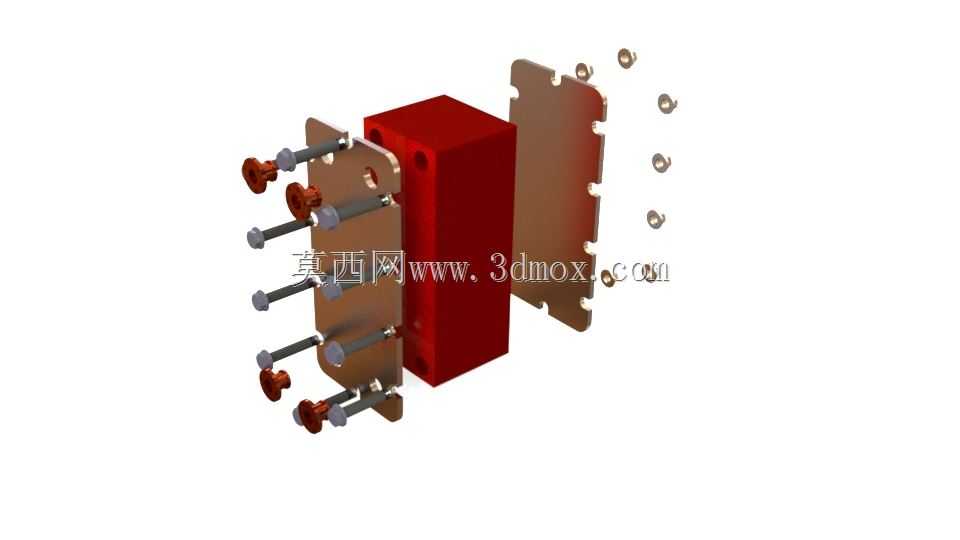

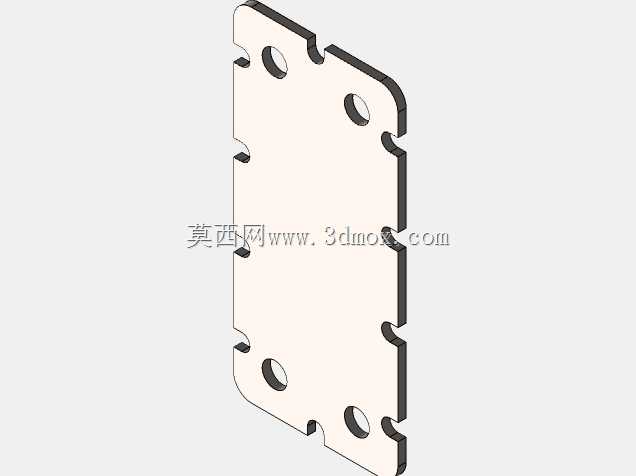

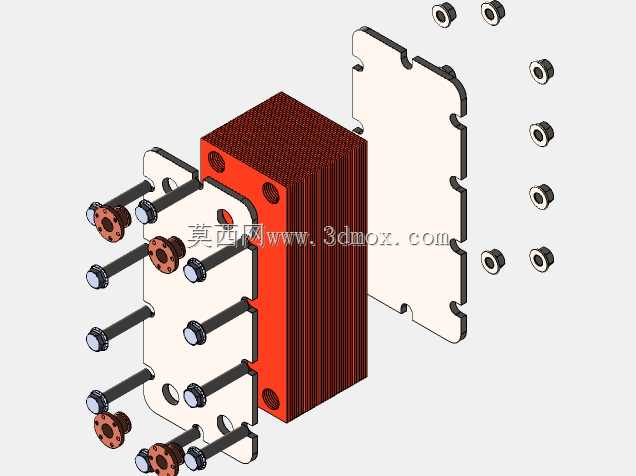

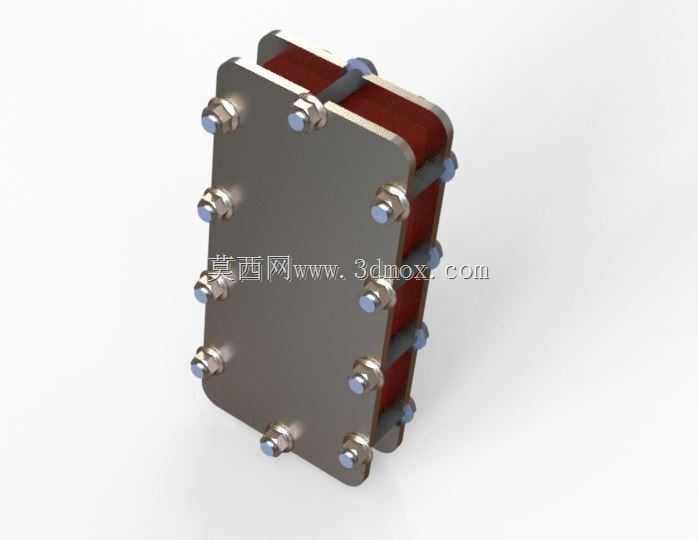

这款板式换热结构的建模过程，优先考虑了中小流量工况下的安装适配性，整体采用立式矩形布局，上下对称布置四组流体接口，同侧进出的接口排布能大幅缩短现场接管的弯折半径，适配厂房内紧凑的管路排布空间。换热芯体采用叠片式结构，周边通过带锁紧螺母的拉杆实现压紧密封，这种结构在后期维护时，仅需松开对应位置的螺母即可逐片拆解清洗板片，无需整体吊装移动设备，对于暖通供水、液压系统油温冷却、小型化工制程介质换热这类需要定期清理板片结垢的场景十分友好。从功能设计来看，板片间的密封垫采用嵌入式安装槽定位，建模时预留了密封件的压缩余量，避免装配时出现密封垫错位导致的串液问题；四组接口均采用带螺栓孔的法兰连接结构，法兰端面的密封面粗糙度、螺栓孔中心距都按照常用低压流体管道的适配标准做了匹配，现场安装时无需额外加工转接件即可对接常规管路。设计阶段没有盲目追求大换热面积，而是针对小流量工况优化了板片间的流道间距，既保证流体在流道内形成足够的湍流提升换热效率，又避免流道过窄导致杂质堵塞，对于水质一般的循环水系统、黏度不高的油液冷却场景都能适配。安装边界上，设备整体没有外凸的突兀结构，所有锁紧螺母的外轮廓都控制在主体矩形投影范围内，现场安装时可以紧贴墙面或支架立面布置，底部预留的支撑面平整，不需要额外制作复杂的安装底座，仅需通过常规角钢支架即可完成固定；接口的中心距、伸出长度都做了统一规整，多台同型号设备并联布置时，管路可以实现横平竖直的规整排布，减少管路阻力损失。建模时还原了板片叠压后的真实压紧状态，拉杆的预紧行程、螺母的锁紧位置都符合实际装配逻辑，能直接用于设备安装前的管路干涉校验、支架受力模拟，也能作为同类型换热设备改型设计的基础参考，帮助结构设计人员快速调整板片数量、接口位置来适配不同的换热功率需求。
