油田作业用钢丝绳牵引运输卡车结构

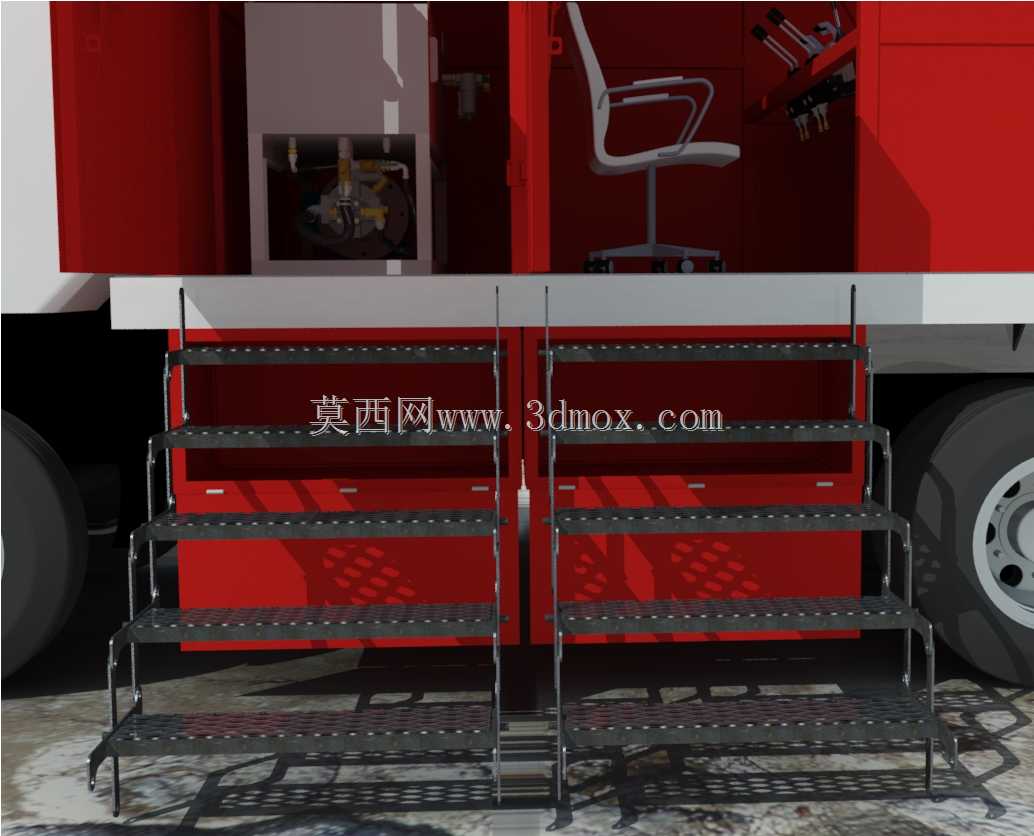

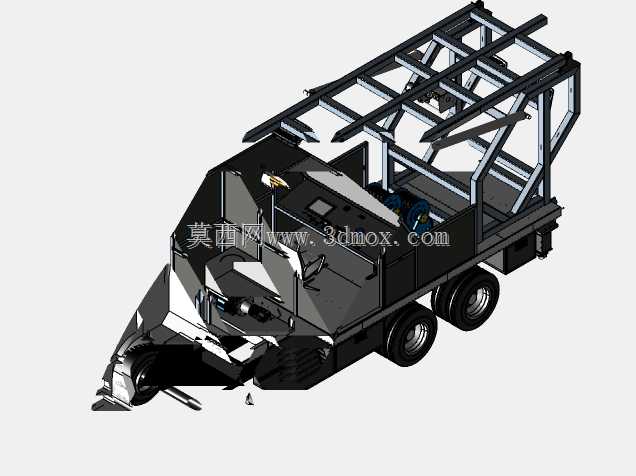

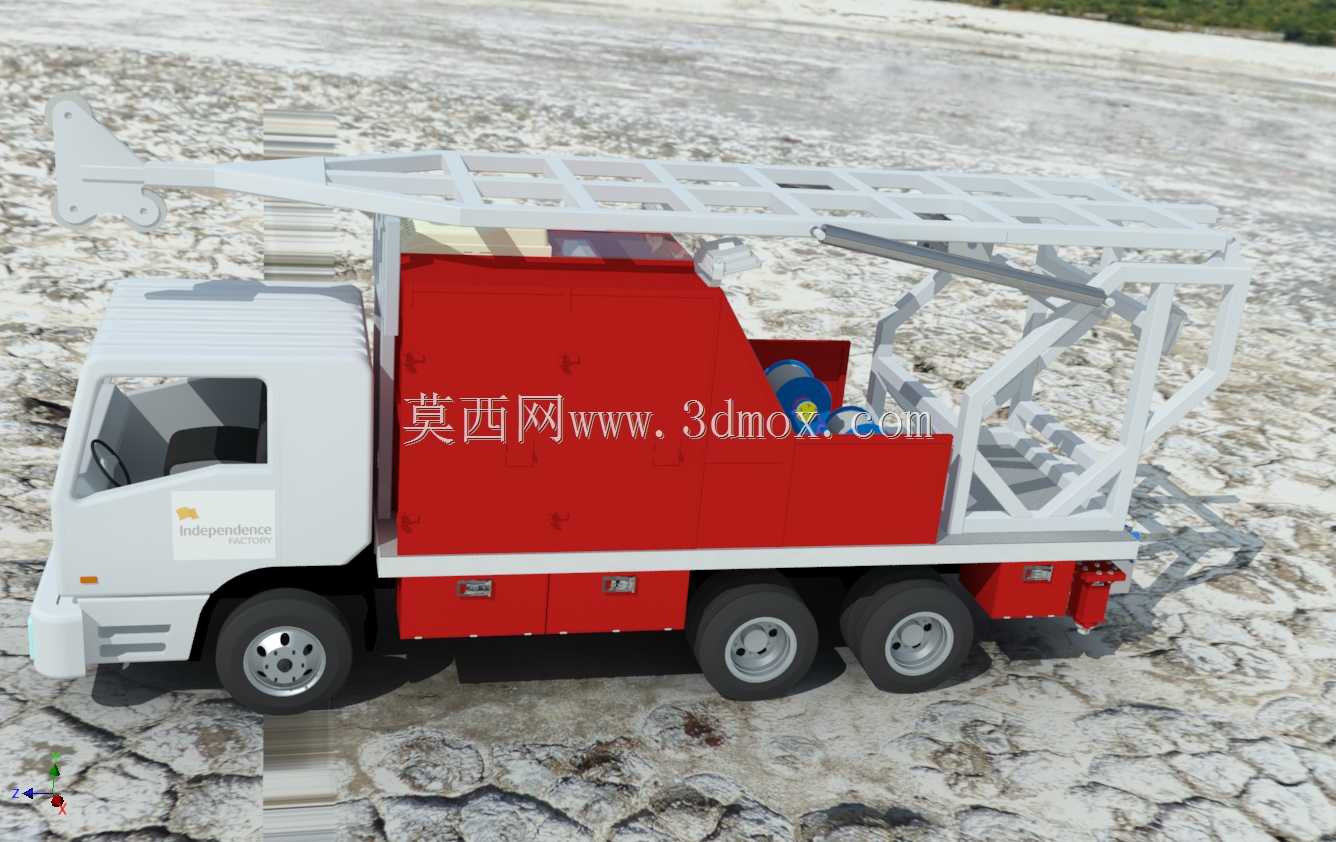

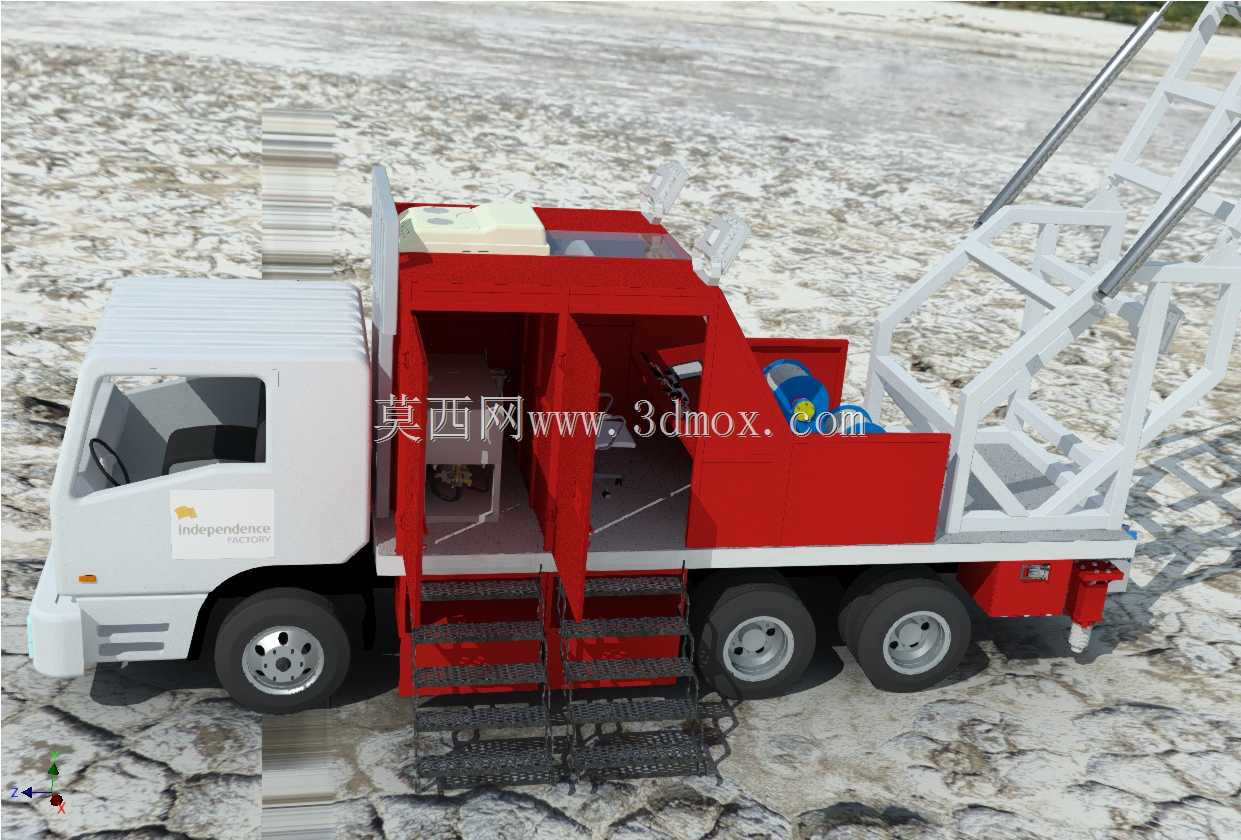

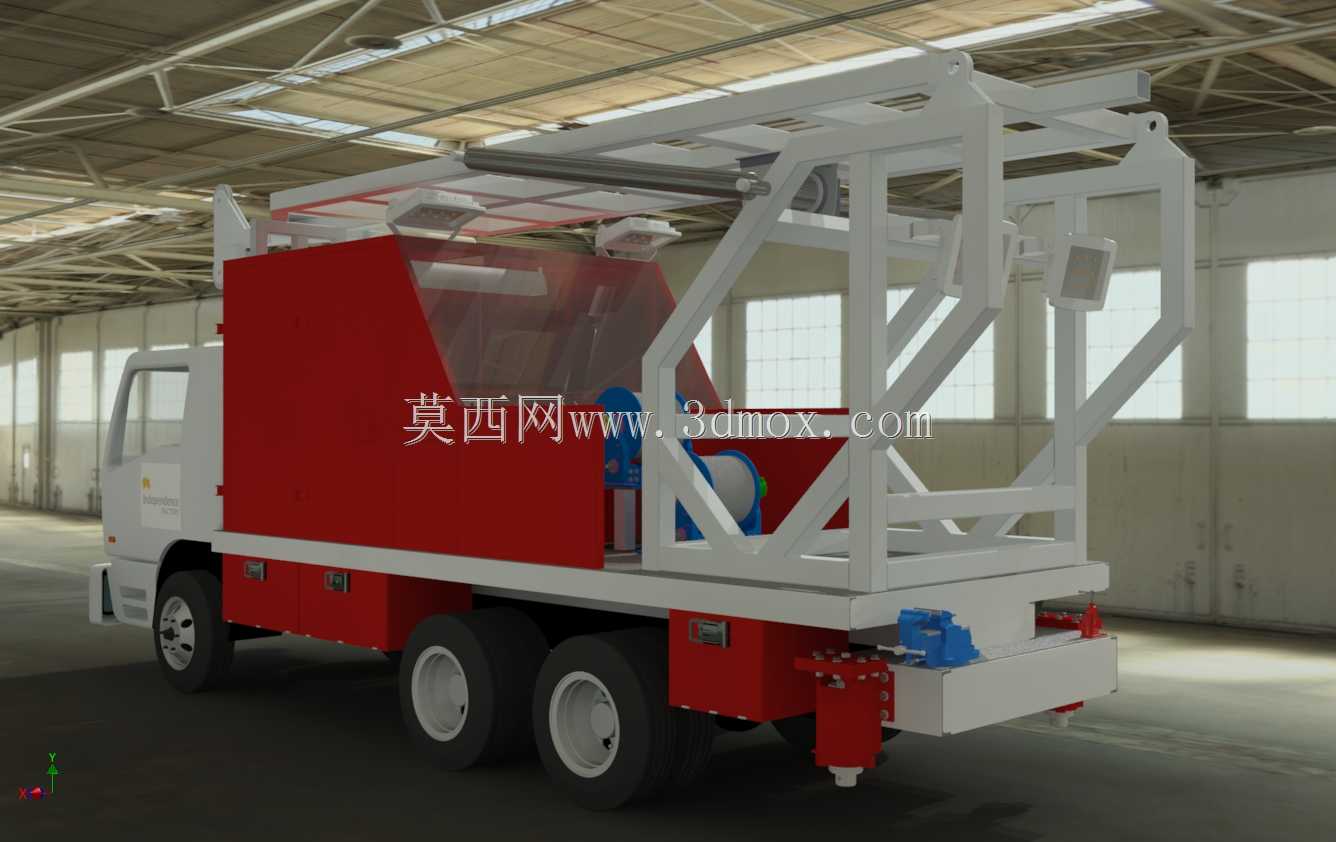

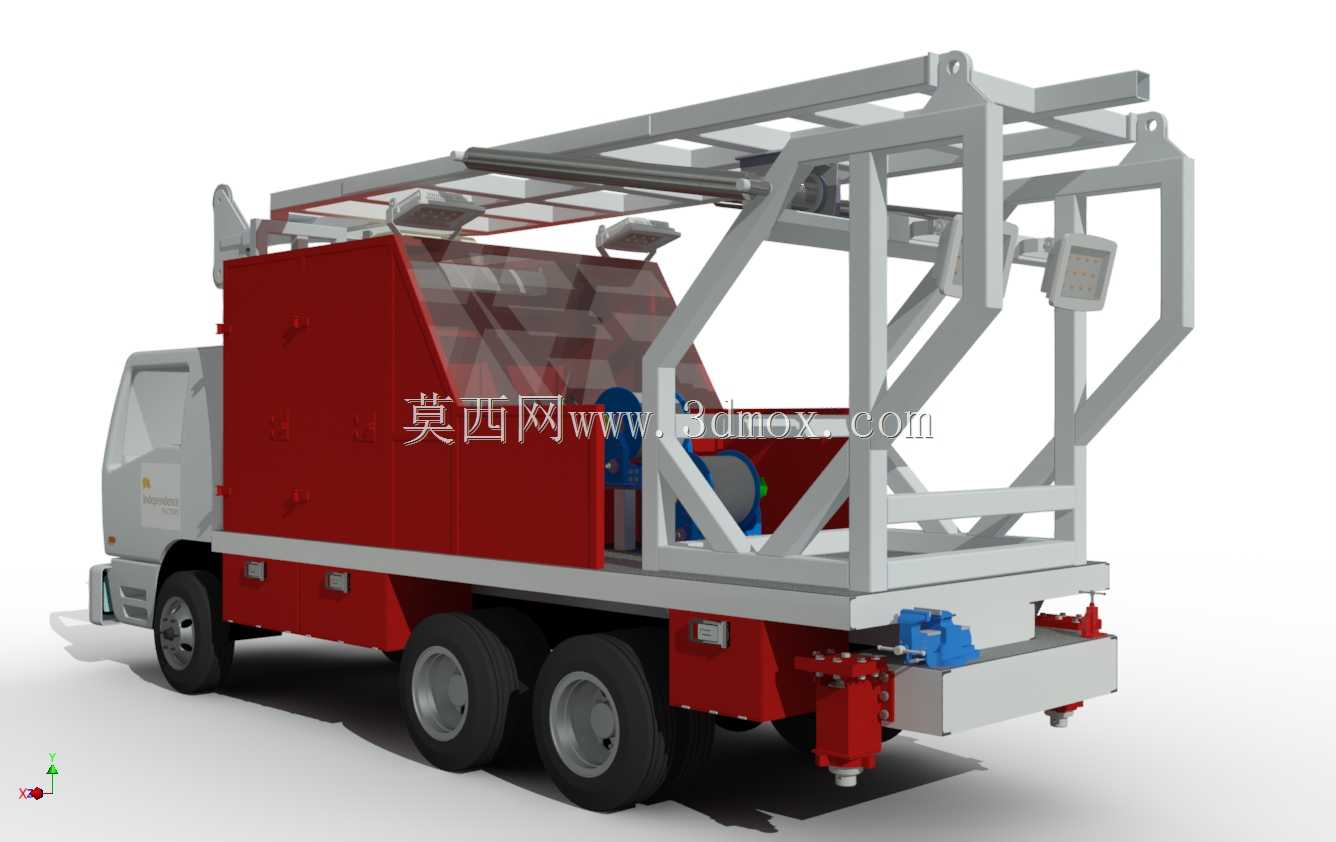

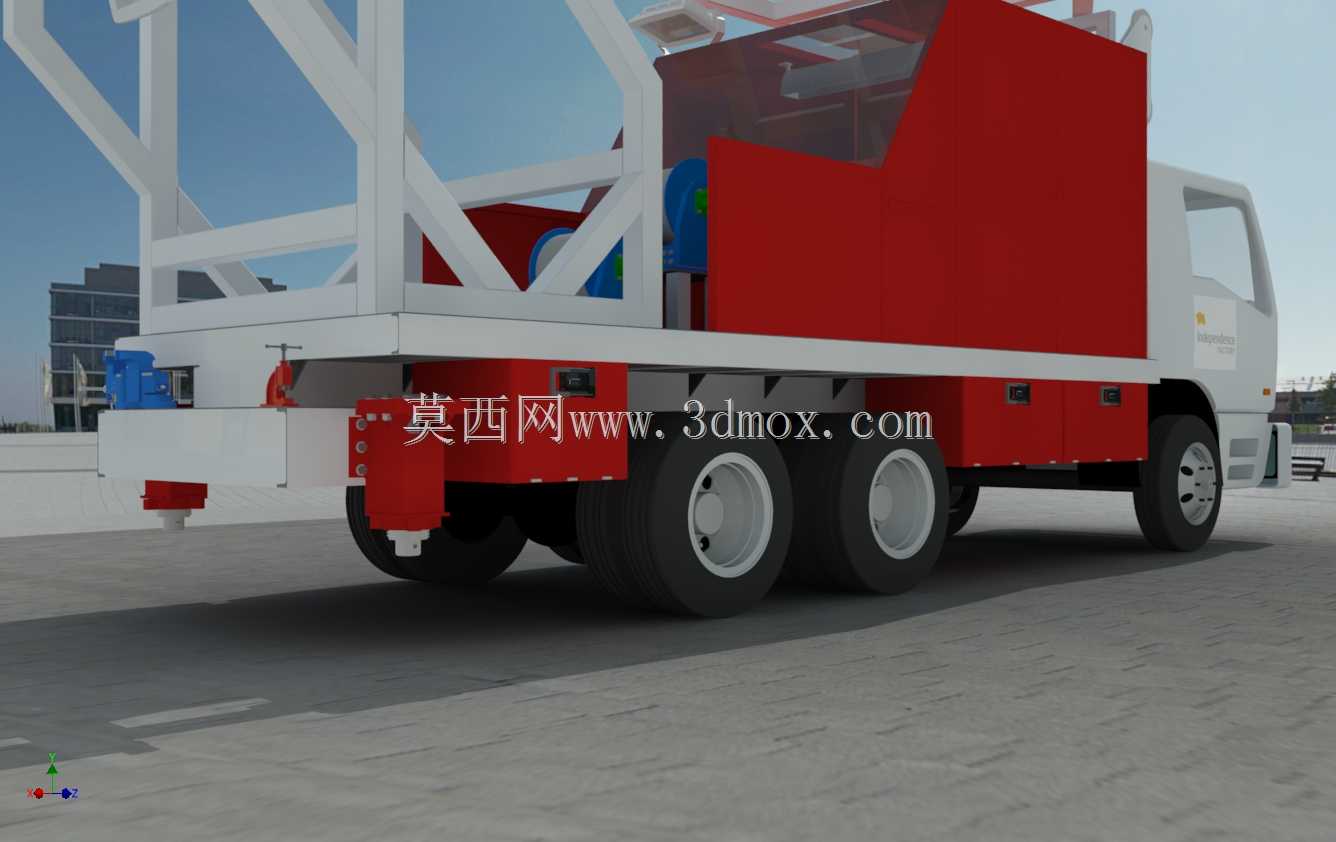

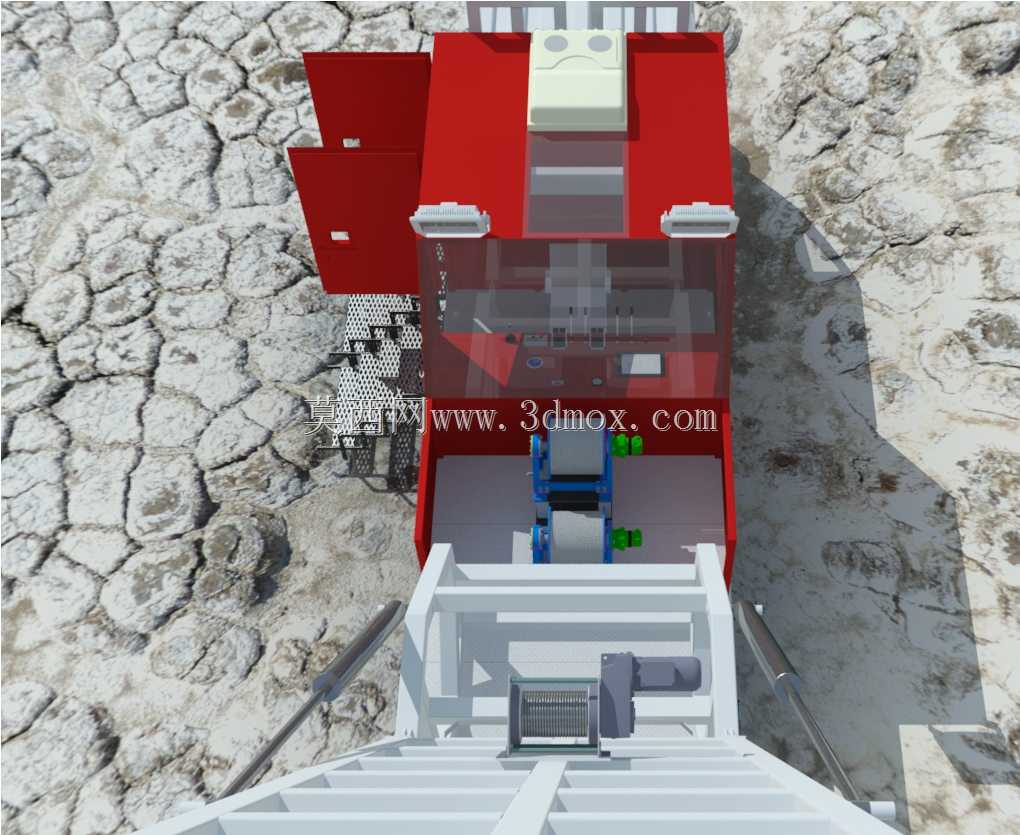

该钢丝绳卡车主要面向油田修井、测井作业场景设计，用于在井场范围内牵引、转运油井作业用钢丝绳及配套井下工具，解决井场泥泞、龟裂硬地等复杂非铺装路面下的作业物料转运问题，适配西北戈壁、干旱盐碱地等常见油田作业区域的地面工况，无需额外硬化作业场地即可完成设备就位与作业。设备整体采用重载卡车底盘作为承载基础，驾驶室后方设置独立的钢丝绳储放舱，舱体内部集成排绳机构、张力缓冲组件，可避免钢丝绳在收放过程中出现乱绳、打扭问题，舱体侧面设置可开启式检修门，日常维护时无需拆解舱体整体结构即可完成内部滚轮、导向件的检查更换。驾驶室采用宽视野设计，前挡风玻璃下沿预留作业观察窗，驾驶员在驾驶位即可直接观察前方钢丝绳收放状态，无需额外配备地面指挥人员即可完成对位操作，降低井场作业的人员配置需求。设备前部设置钢丝绳导向架，架体采用箱型焊接结构，导向轮组采用耐磨尼龙衬套，可减少钢丝绳牵引过程中的表层磨损，延长钢丝绳使用寿命，导向架的伸出长度经过匹配设计，在车辆最大转向角度下不会与驾驶室、前轮发生运动干涉，满足井场小半径转向的作业需求。整车的安装边界充分考虑油田标准道路的通行限界，整车宽度控制在常规油田作业车辆通行要求范围内，可直接通过油田内部简易道路完成转场，无需额外办理超宽通行审批。设计过程中优先考虑作业可靠性，储绳舱内部的承重框架采用型钢焊接成型，关键受力位置设置加强筋板，可承载满盘钢丝绳的重载载荷，避免长期作业出现舱体变形问题；排绳机构的传动组件采用闭式润滑结构，可适应戈壁区域多沙尘的作业环境，减少沙尘侵入导致的传动件磨损。车辆尾部设置牵引连接座，可配套连接井下工具拖架，在转运钢丝绳的同时完成配套作业工具的同步转运，减少井场作业的车辆往返次数，提升作业准备效率。车身外部的走台板采用防滑花纹钢板制作，周边设置可翻转式防护栏杆，作业人员登上走台板进行钢丝绳挂接操作时可获得足够的防护，避免湿滑工况下的坠落风险。
