V型六缸发动机活塞组总成结构设计

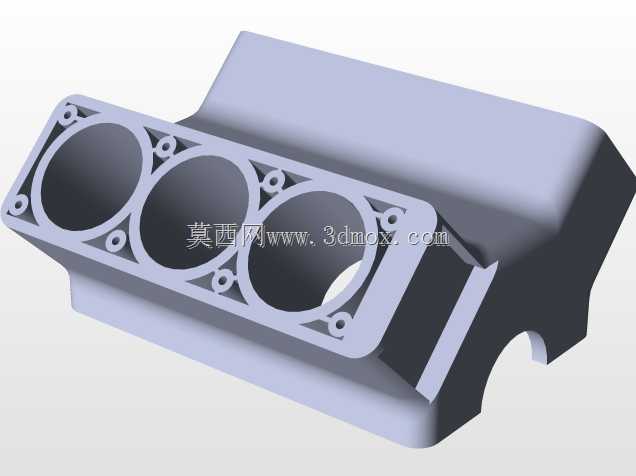

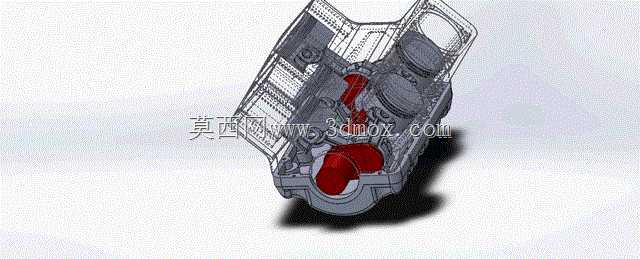

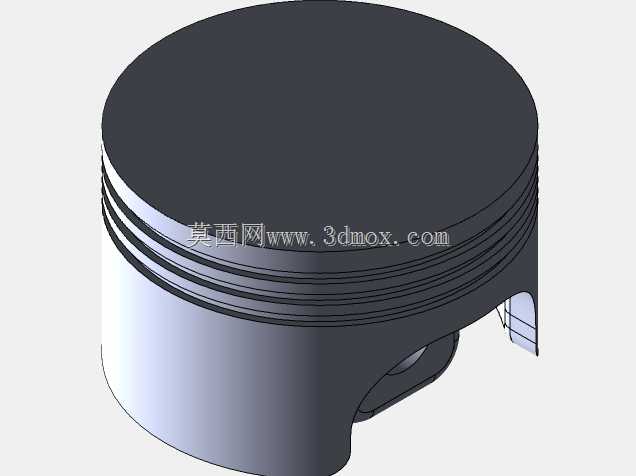

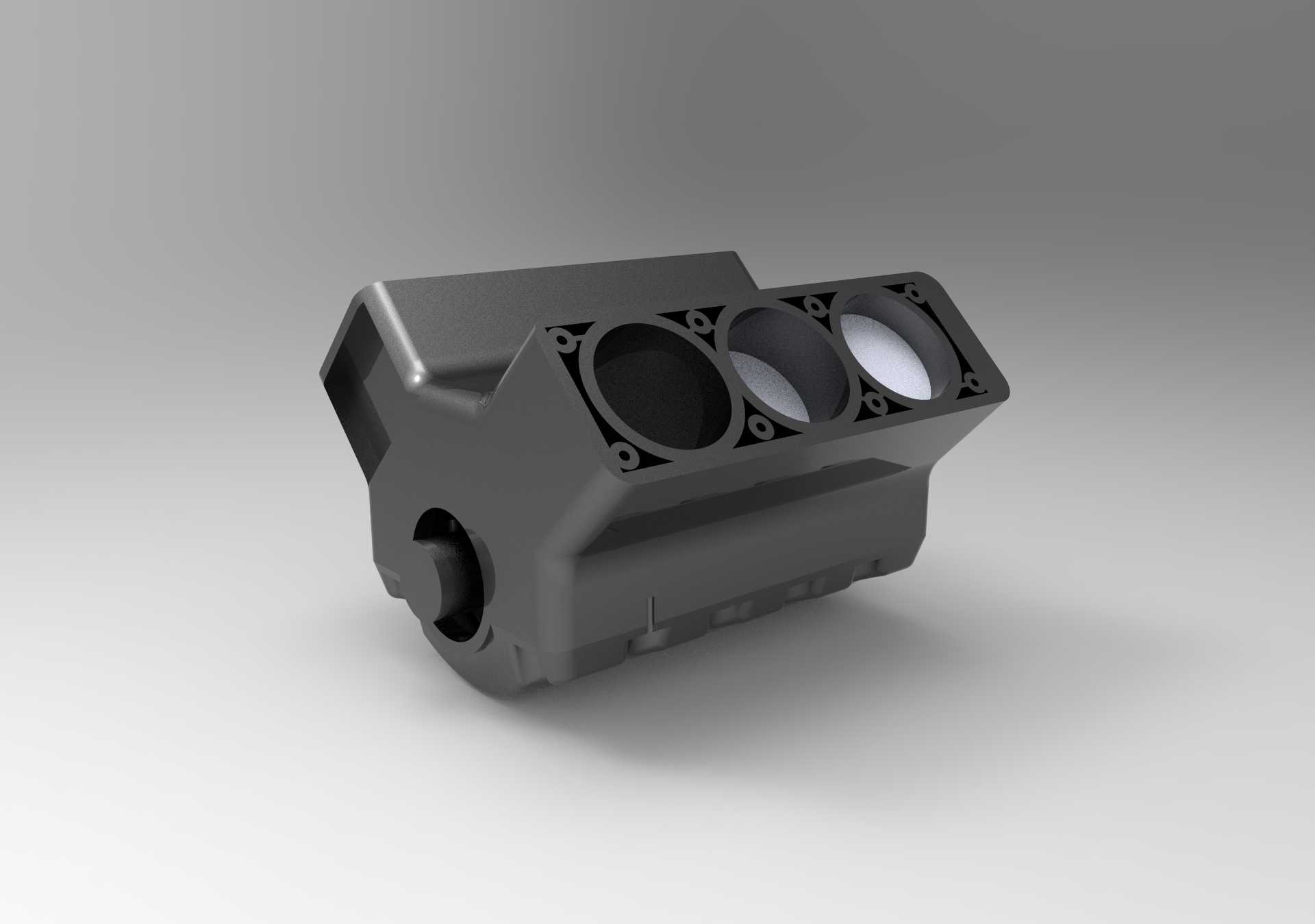

在乘用车大排量动力配置、轻型商用车高负载动力输出场景中，V型六缸动力单元的平顺性优势始终无法被小排量直列机型完全替代，而活塞总成作为内燃机将燃烧热能转化为旋转机械能的核心执行部件，其结构合理性直接决定整机的动力输出效率、运转平顺性与服役寿命。这套活塞组件采用V型夹角布局适配，两侧各三组气缸沿曲轴轴向错列布置，夹角匹配常规60度设计基准，可在保证整机横向尺寸紧凑的前提下，平衡一阶与二阶往复惯性力，降低曲轴运转过程中的附加振动载荷。从结构设计逻辑来看，活塞头部的环槽布局适配三道活塞环配置，顶部两道气环承担燃烧室密封职责，阻断高温高压燃气向曲轴箱窜通的路径，底部油环负责刮除气缸壁面多余润滑油，避免机油参与燃烧造成积碳与排放超标。活塞销座采用全浮式设计匹配思路，销孔与活塞销保留合理配合间隙，可在发动机达到工作温度后形成稳定油膜，既保证活塞与连杆的灵活铰接，又能避免刚性接触造成的异常磨损。活塞裙部采用型线优化设计，冷态下预留热膨胀余量，工作温度下裙部与气缸壁保持均匀贴合面，避免冷敲缸与热拉缸的故障风险。从安装边界来看，三组活塞沿同侧气缸体等距排布，连杆轴颈的错角设计匹配V型布局的点火顺序，活塞在上止点位置时与气缸盖燃烧室保留合理压缩余隙，可适配不同压缩比的燃烧室调校需求，下行至下止点时不会与曲轴平衡块发生运动干涉，整套组件的运动包络完全适配常规V6机型的缸体内部空间，无需额外修改缸体水套、主油道的原有布局。在实际工程应用中，这套活塞总成可直接用于V6机型的正向开发结构参考，也可作为旧机型活塞组件升级改型的设计基准，建模过程中还原了活塞内部的减重腔、销座加强筋等细节结构，能直接用于运动仿真干涉检查、曲柄连杆机构动力学分析等工程场景，也可作为内燃机结构教学的具象化演示载体，帮助设计人员直观理解V型发动机活塞组件的运动逻辑与配合关系。
