立式斯特林动力装置结构设计

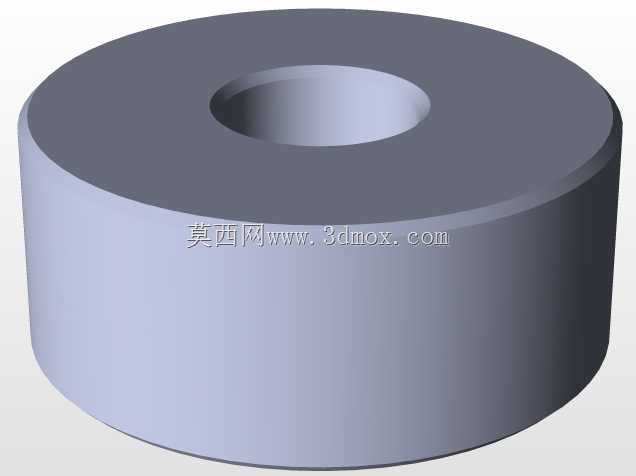

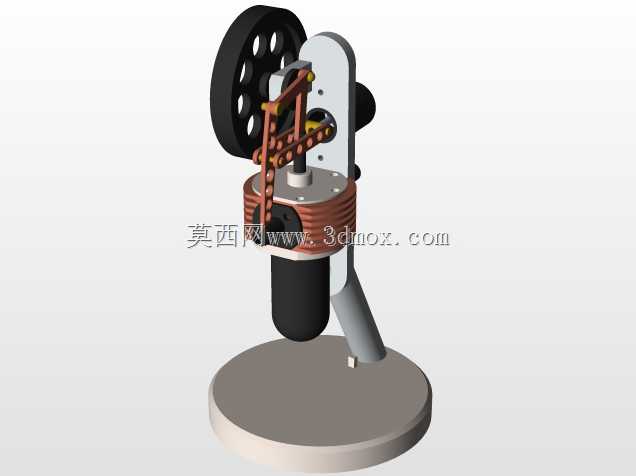

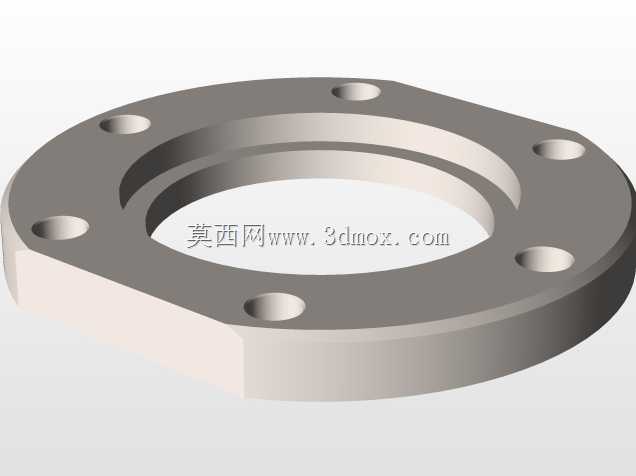

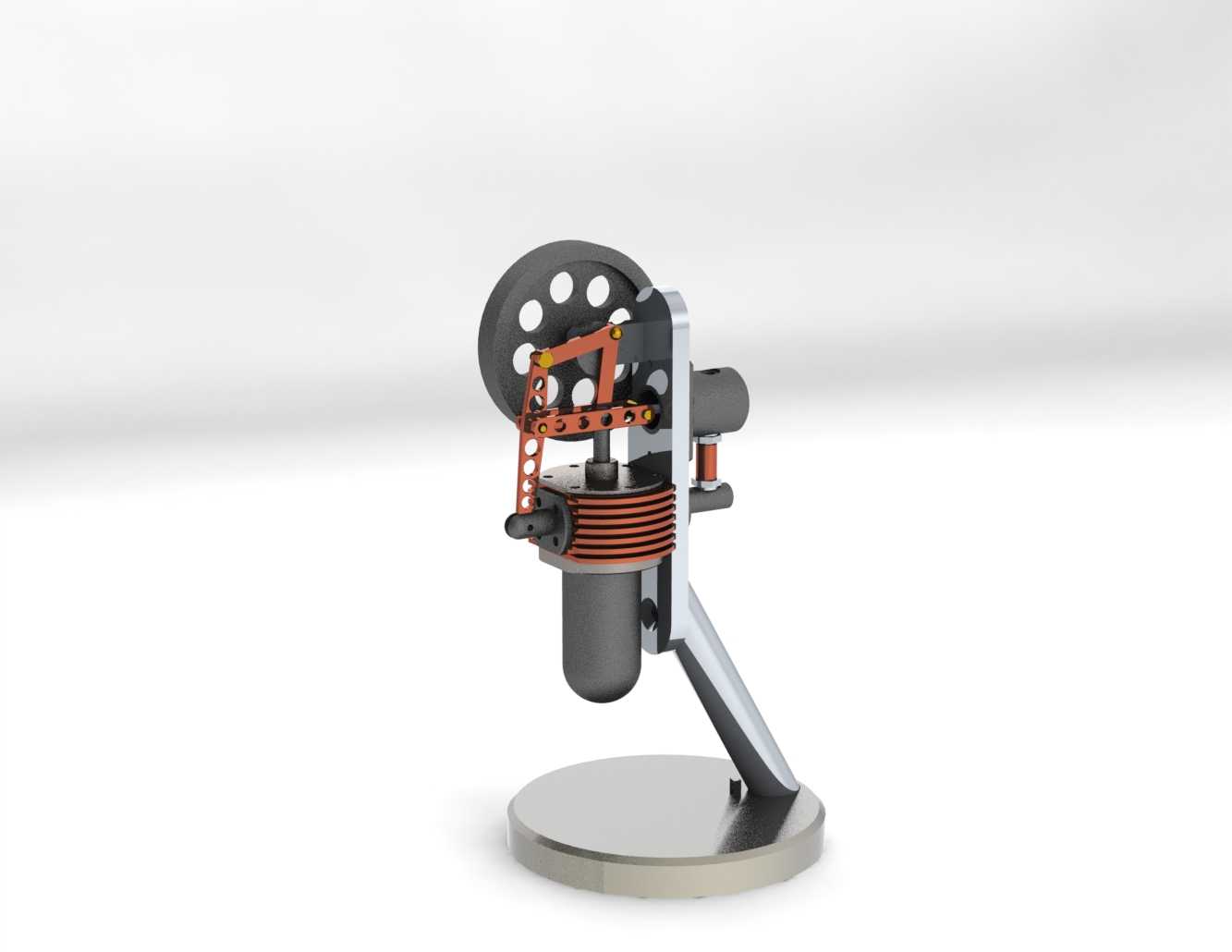

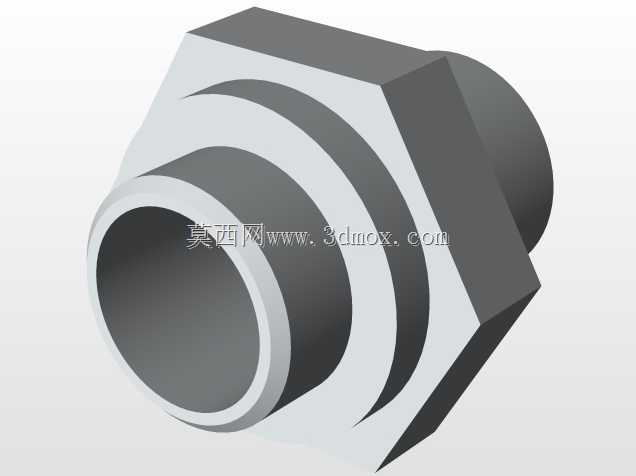

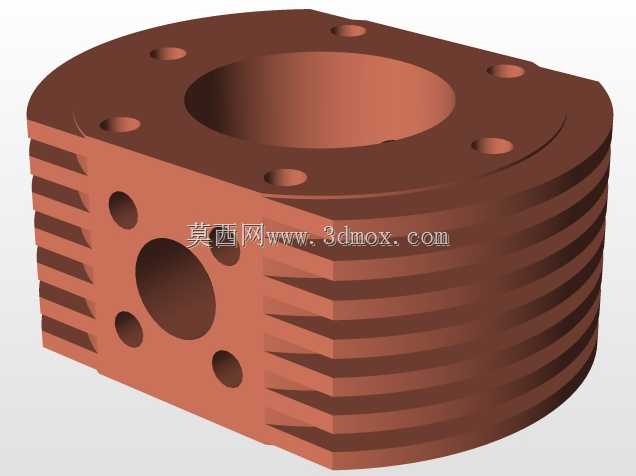

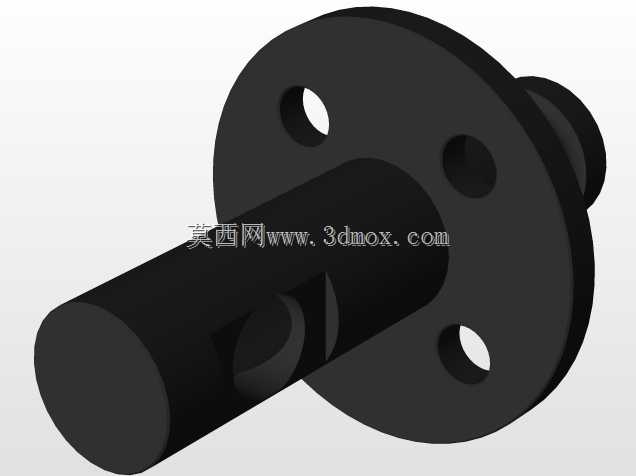

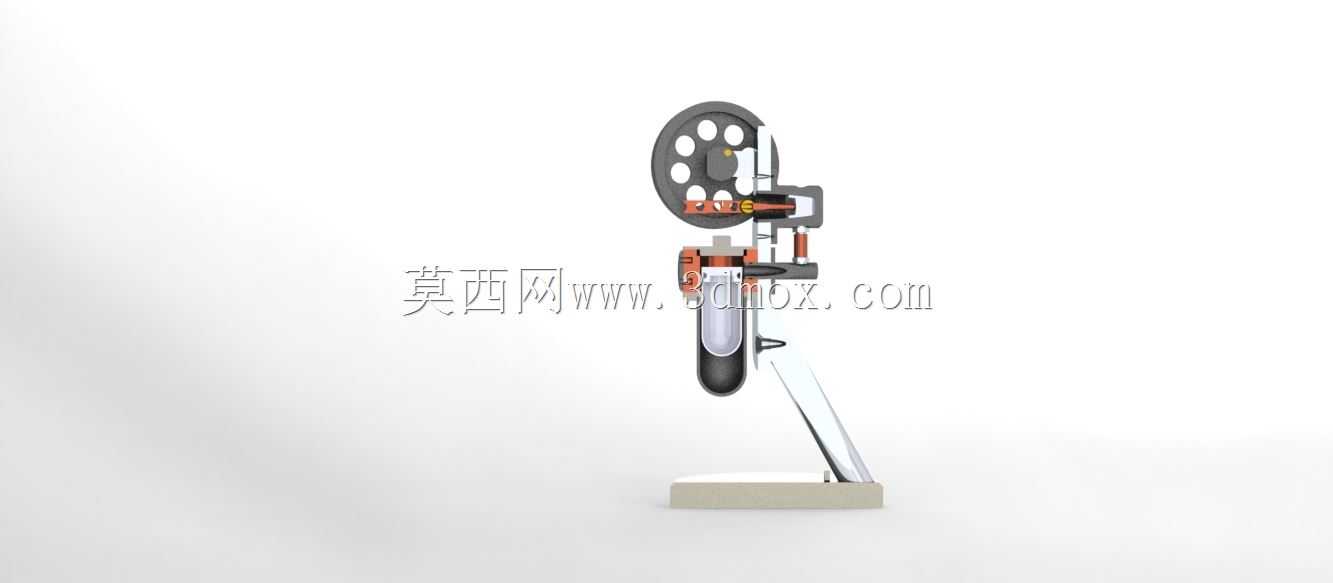

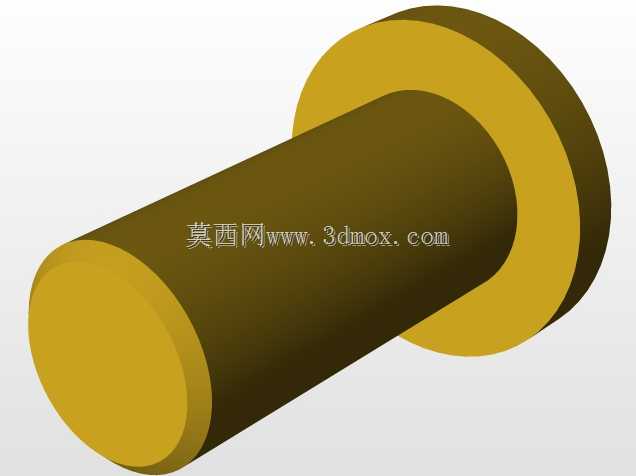

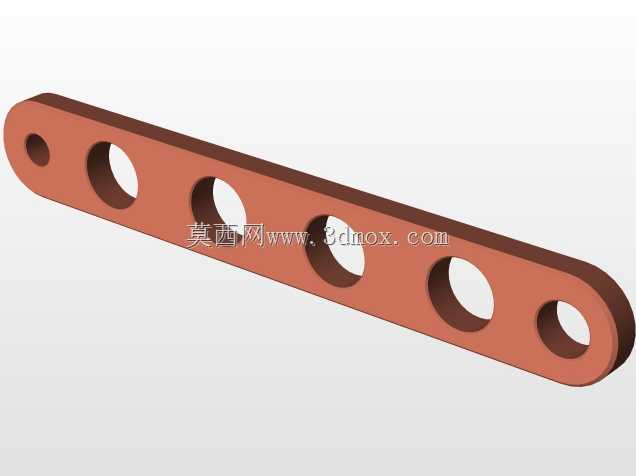

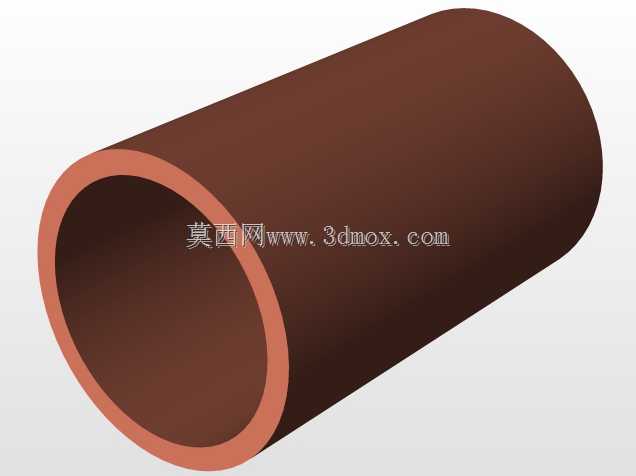

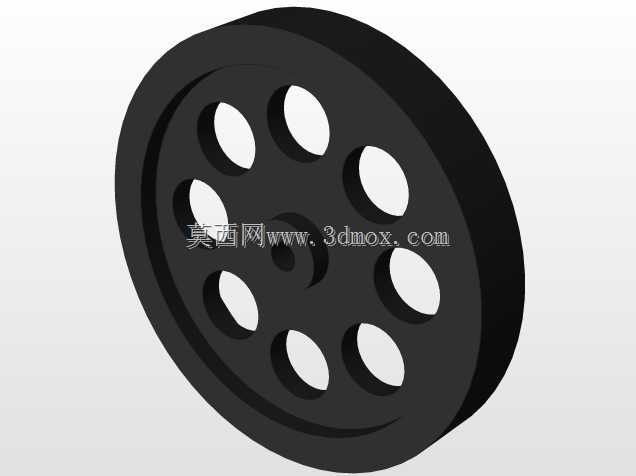

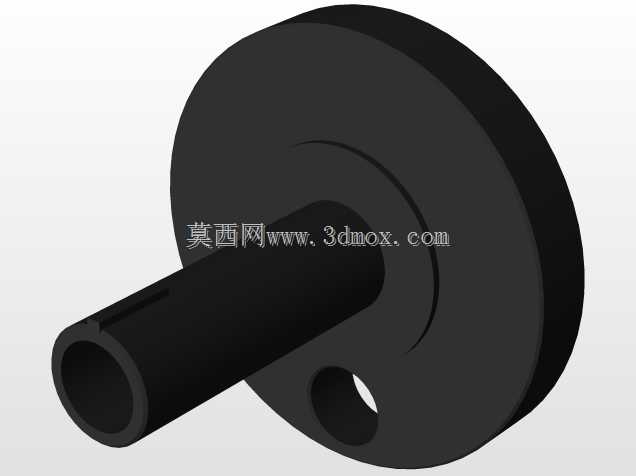

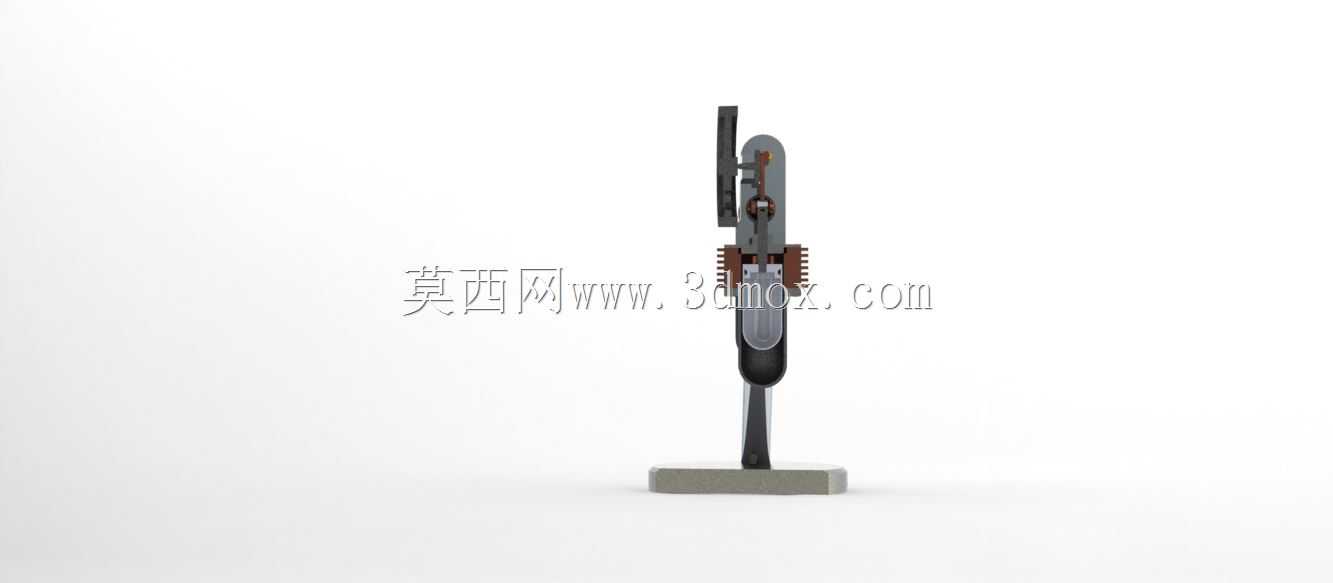

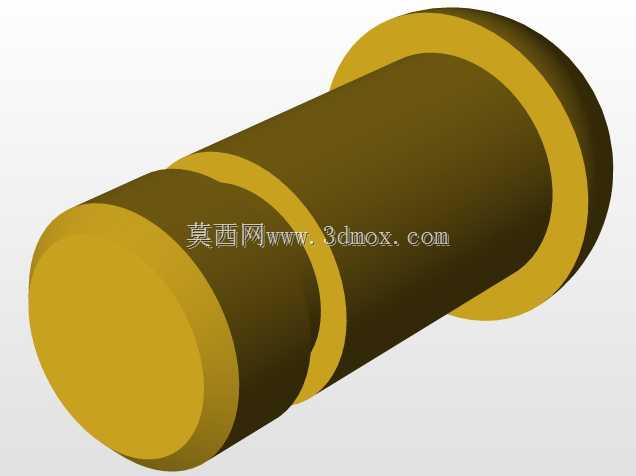

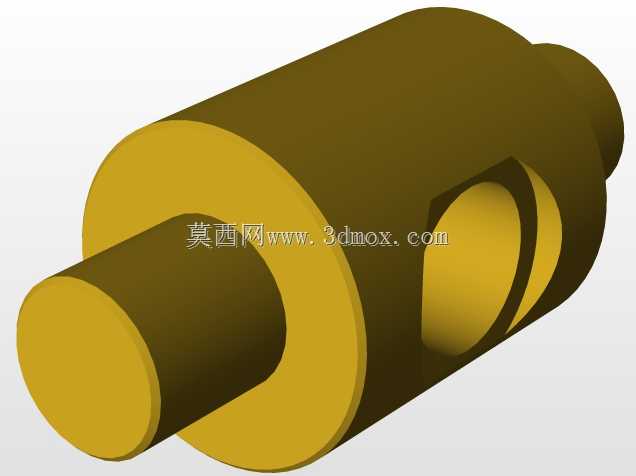

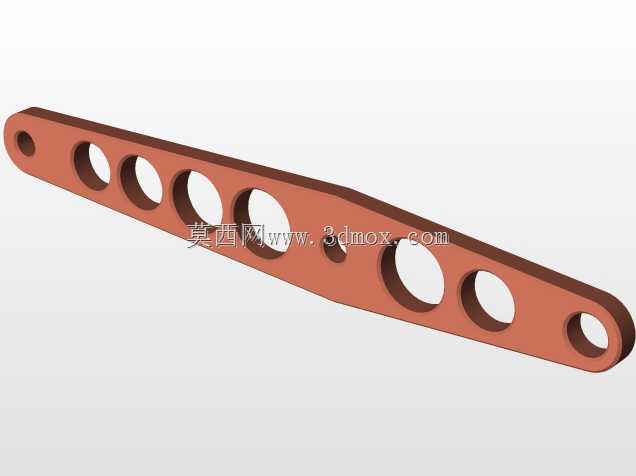

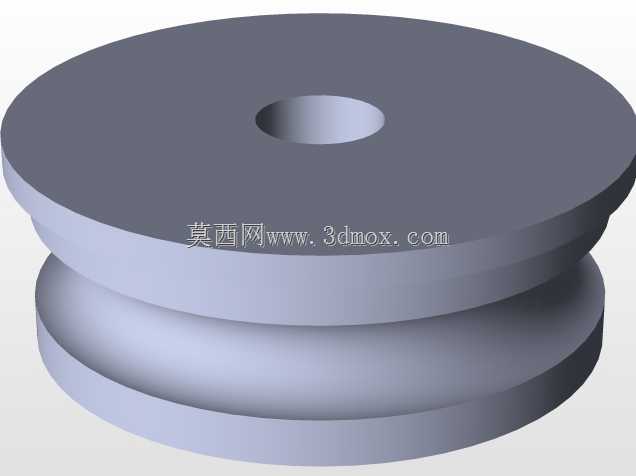

这款立式斯特林动力装置，可应用于教学演示场景，帮助学习者直观理解外燃式热力循环的工作逻辑，也可作为小型低温差动力输出单元，适配低品位热源回收场景下的微型动力需求，比如工业余热、太阳能集热场景下的小功率动力输出，无需依赖高品位燃料即可完成热能到机械能的转换。从结构设计来看，整体采用立式排布逻辑，将置换气缸、动力气缸沿垂直方向布局，配合侧置的飞轮与曲柄连杆传动组件，大幅压缩了水平方向的安装占用空间，适合桌面级安装或狭小空间内的集成布置。设计过程中，核心围绕热力循环的密封性与传动损耗控制展开，置换活塞与动力活塞的行程匹配经过反复校核，保证工质在冷腔、热腔之间的流动时序与曲柄转角精准对应，避免因配气相位偏差导致循环效率下降。飞轮采用带镂空减重的轮盘结构，既保留足够的转动惯量来平滑曲柄连杆机构的输出扭矩波动，又尽可能降低整体自重，减少启动阶段的惯性阻力。支撑结构采用倾斜式支腿搭配矩形底座的设计，底座预留安装孔位，可通过螺栓固定在安装基准面上，支腿的倾斜角度经过受力校核，可抵消传动过程中产生的侧向倾覆力矩，保证装置高速运转时的稳定性。需要注意的是，当前结构未采用标准螺栓螺母类紧固件，各零部件之间的连接多依靠结构自身的卡合与过盈配合实现，在实际制作装配时，需要额外关注配合面的公差控制，避免连接松动影响运行精度。传动部分的曲柄与连杆铰接处，设计时预留了足够的摆动间隙，防止运转过程中出现卡滞，同时铰接面的粗糙度要求较高，可减少长期运转的磨损量。热端换热区域直接裸露在结构下部，安装时需要预留足够的安全距离，避免热源对其他非金属部件造成热损伤，冷端则依靠自然对流完成散热，无需额外配置冷却管路，简化了整体的外围配套需求。整体外形的垂直高度控制在适合桌面操作的范围，水平方向的最大轮廓不超过飞轮的直径尺寸，安装边界清晰，无需额外预留过大的操作维护空间，日常维护仅需要定期检查铰接部位的润滑情况以及各腔体的密封性能即可，整体结构简单可靠，适合作为热力循环原理验证、小型动力输出的原型结构使用。
