厂房内置工业罐体设备布局结构

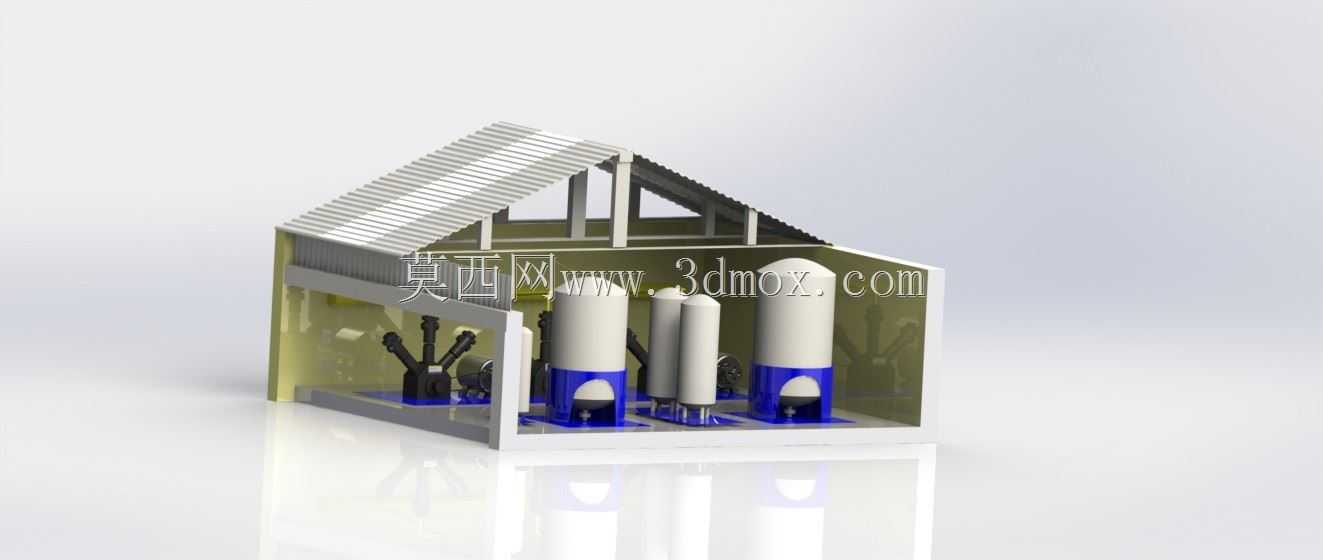

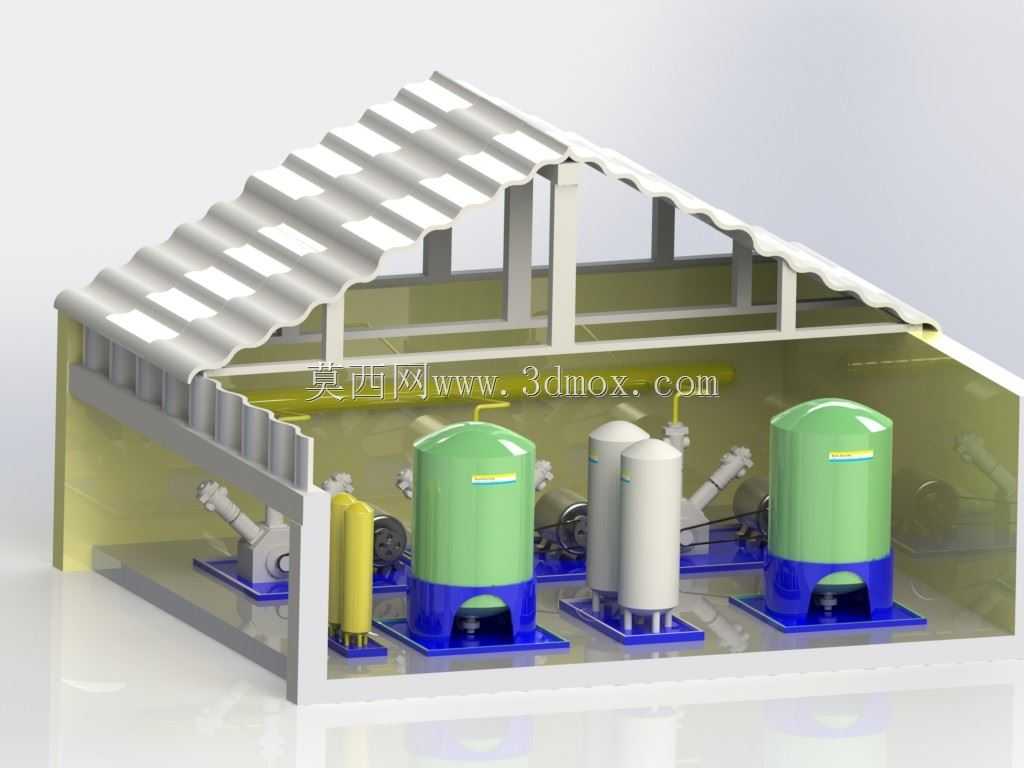

这套三维结构呈现的是小型工业厂房内部的工艺罐体集成布局，常见于中小型净水处理站、小型化工配料工段、厂区配套公用工程站点这类场景，这类布局通常会把核心工艺罐体整合在封闭厂房内部，规避露天布置带来的设备老化快、冬季保温成本高、运维作业受天气影响大的问题。从结构设计逻辑来看，厂房采用单坡斜顶的轻钢结构形式，屋面使用波纹压型板材，承重立柱沿厂房内侧均匀排布，预留出足够的设备安装与运维通道，墙体采用半通透的围护结构，既可以阻挡外部杂物进入工艺区域，也能兼顾内部通风需求，避免密闭空间内介质挥发带来的安全隐患。内部布置的核心设备包含多台立式承压罐体，不同直径、高度的罐体对应不同工艺环节：大直径罐体通常作为介质缓存、主反应或者过滤单元，小直径罐体承担精密过滤、药剂添加缓冲、稳压储能的功能，罐体底部设置鞍式支撑支座，支座与厂房地面的预埋钢板通过螺栓刚性连接，抵消罐体充液后的静载荷与运行过程中的轻微振动。罐体之间通过工艺管道、阀组实现连通，配套的多通路阀组布置在厂房左侧区域，预留出操作空间方便日常开关调节、检修更换。设计过程中首先核算了单台罐体满负荷运行时的总重量，以此反推厂房地面的承载能力要求，轻钢结构的梁柱选型匹配屋面载荷与墙体围护重量，同时预留了顶部吊装的作业空间，方便后期设备检修时的部件吊装转运。安装边界方面，厂房整体的长宽尺寸适配内部设备排布需求，设备与墙体之间预留不小于0.8米的巡检通道，罐体之间的管道排布预留足够的安装操作间隙，避免后期管道安装、保温施工时出现作业空间不足的问题，罐体顶部的人孔、接管位置避开厂房屋面的承重梁位置，方便后期开盖检修作业。这类集成式厂房罐体布局，相比分散露天布置的方案，整体占地更紧凑，工艺管线长度更短，能有效降低管路沿程阻力与前期施工成本，同时封闭空间也便于配套采暖、通风、照明等辅助设施，提升日常运维的作业环境舒适度。
