带旋转支架的户外集雾装置结构设计

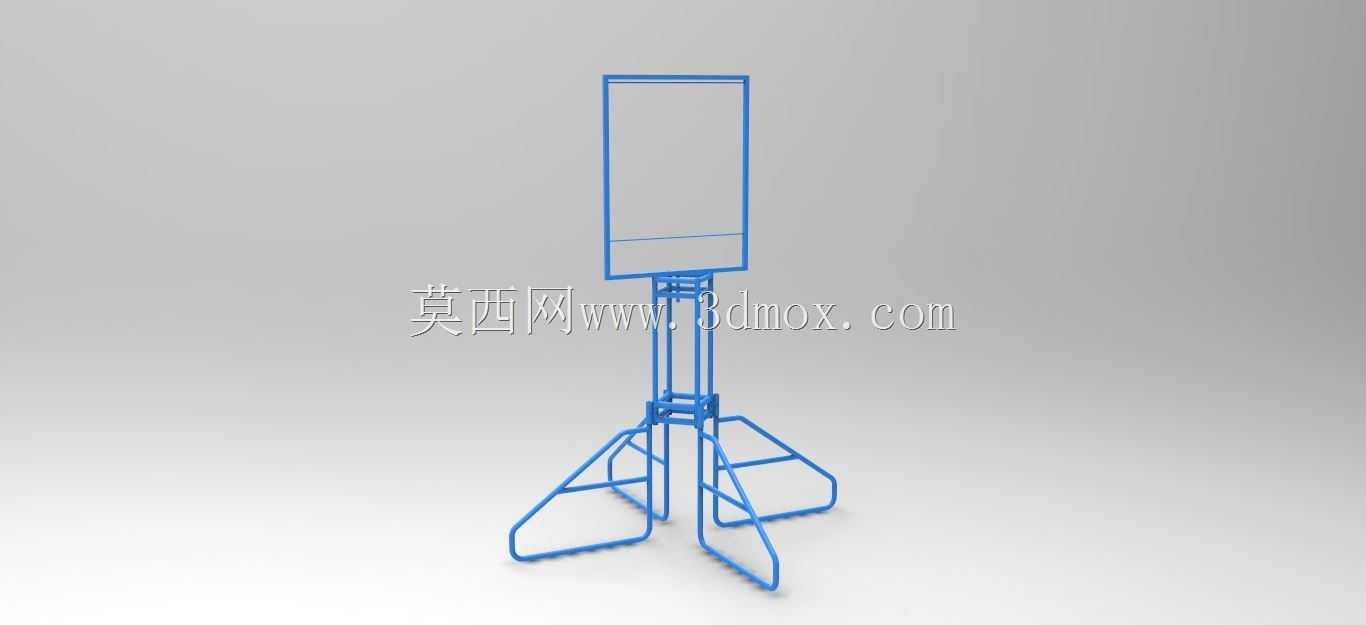

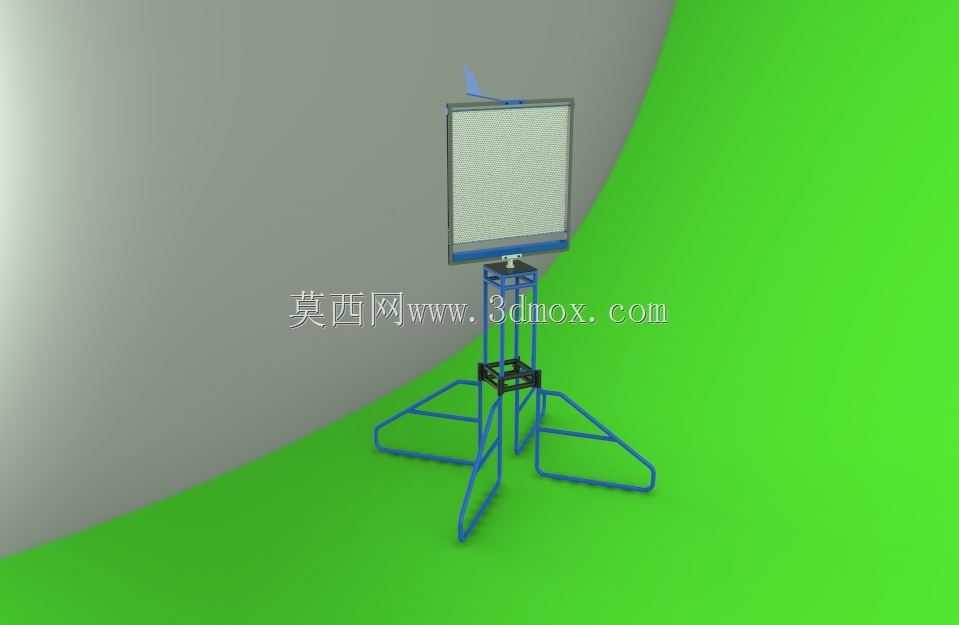

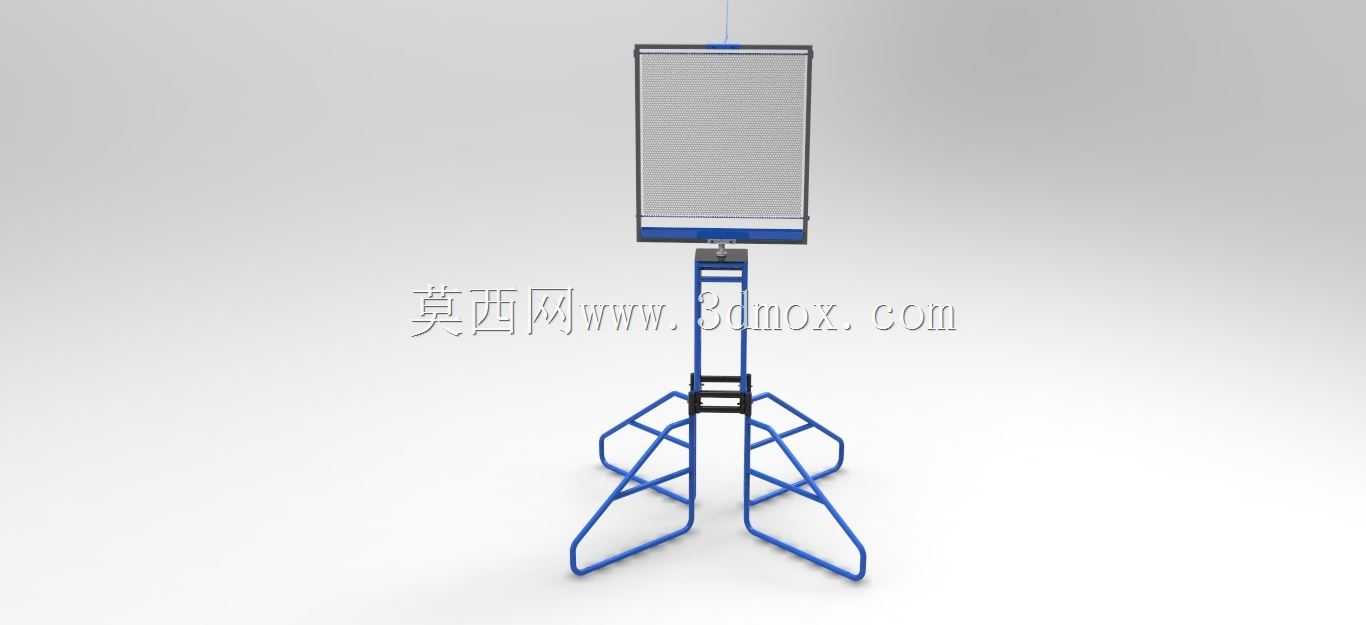

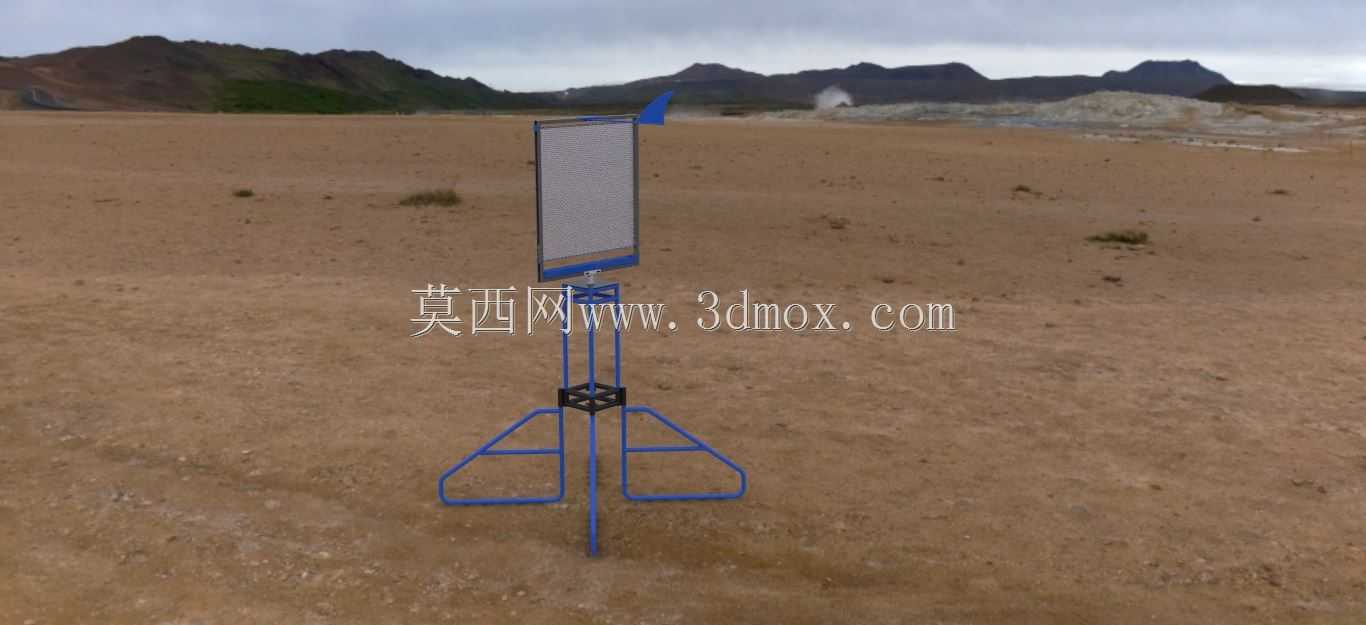

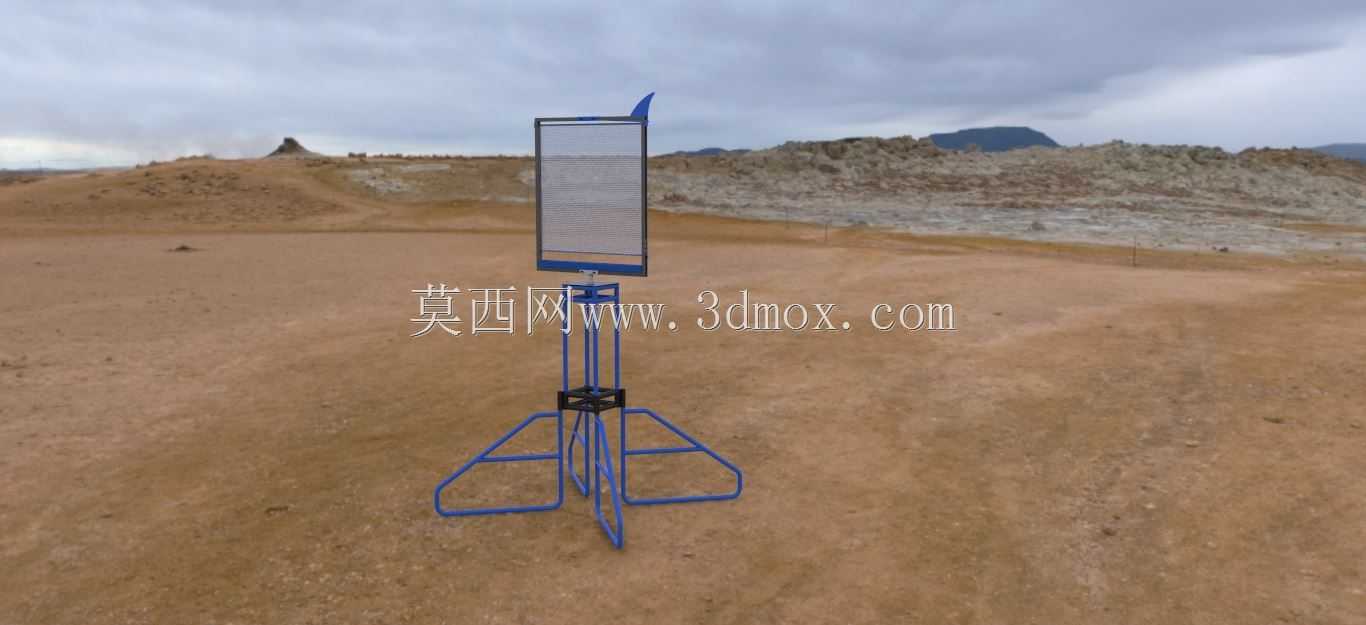

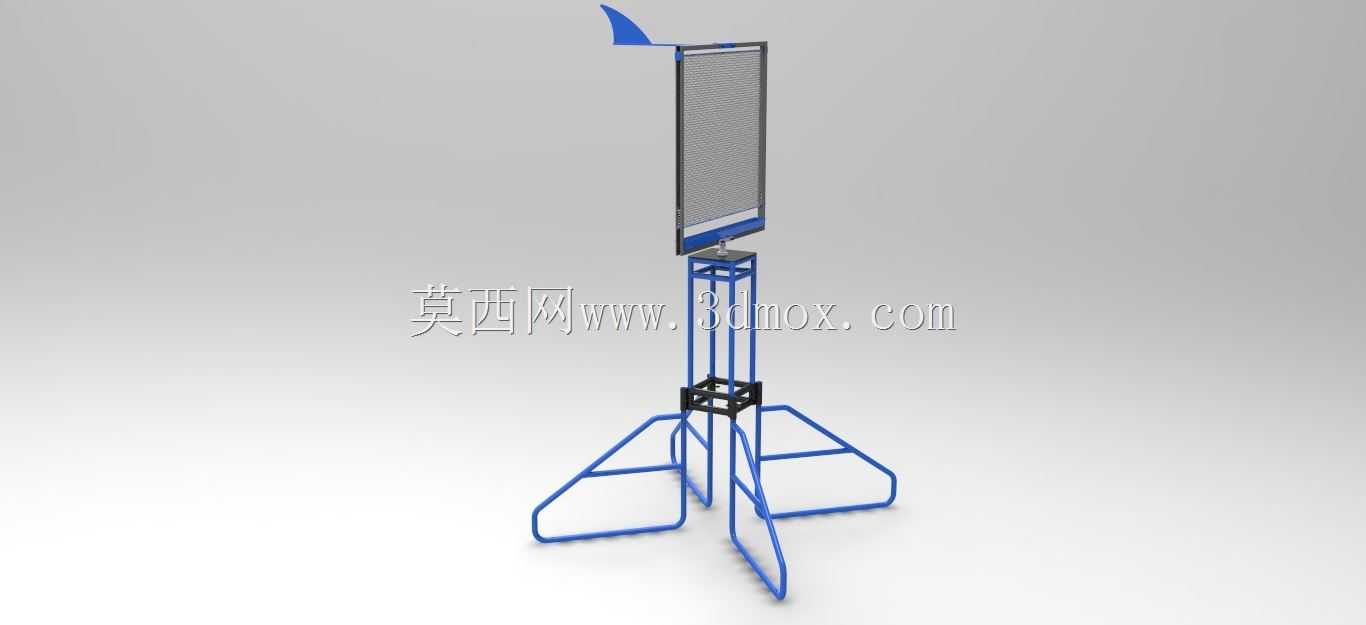

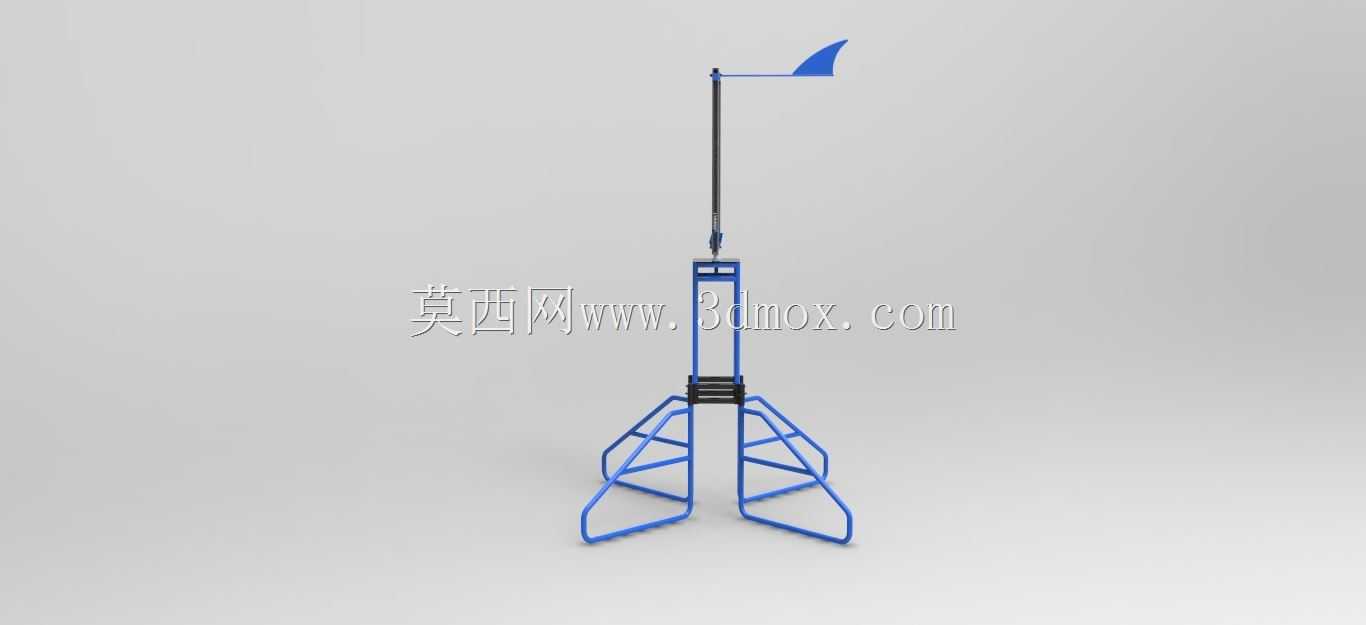

该集雾装置主要面向干旱多雾的山地、沿海岛礁等区域部署，用于收集空气中的雾滴转化为可用液态水，可作为野外作业站点、偏远山区零散住户的辅助供水设施，也可搭配小型气象观测站完成雾水样本采集工作。整套装置采用三脚架式落地支撑结构，底部支腿做了外扩弯折处理，支腿末端为平直落地段，无需额外预埋固定件即可在平整硬质地面、压实土层上保持稳定，支腿间通过横向杆件连接形成三角稳定结构，可抵御六级左右的横向阵风，整体安装占地面积约0.4平方米，对部署场地的平整度要求较低，适配碎石地、缓坡等复杂野外地形。上部的集雾面板通过旋转框架与支撑立柱连接，框架尾部设置有导流尾翼结构，无需额外配置动力驱动装置，即可在自然风力作用下带动集雾面板自动转向迎风面，最大化提升雾滴接触收集效率，旋转连接处采用耐磨轴套结构，转动阻尼适中，不会因微风出现无意义晃动，也不会因风力过大出现转向卡滞问题。集雾面板采用竖向矩形布局，网面采用细密疏水材质，雾滴接触网面后会快速凝聚成大粒径水滴，顺着网面导流槽汇入下部集水通道，最终通过管路导入储水容器。支撑立柱采用多段圆管拼接结构，中部设置有高度调节锁扣，可根据现场植被高度、地形遮挡情况调整集雾面板的安装高度，调节范围在1.2米至1.8米之间，适配不同场景的遮挡规避需求。整套结构无复杂电控部件，所有连接节点均采用快拆式紧固件，单人即可完成现场组装与调试，日常维护仅需定期清理网面附着的沙尘、虫渍即可，无需复杂的运维操作。结构设计阶段充分考虑了户外长期使用的耐候性，所有金属杆件均做了防腐涂层处理，旋转轴部位设置有防尘密封圈，可避免沙尘进入转动间隙造成磨损，尾翼采用轻质耐老化板材，长期户外暴晒不会出现明显变形脆化问题。
