立式125升空气储气压力罐体结构

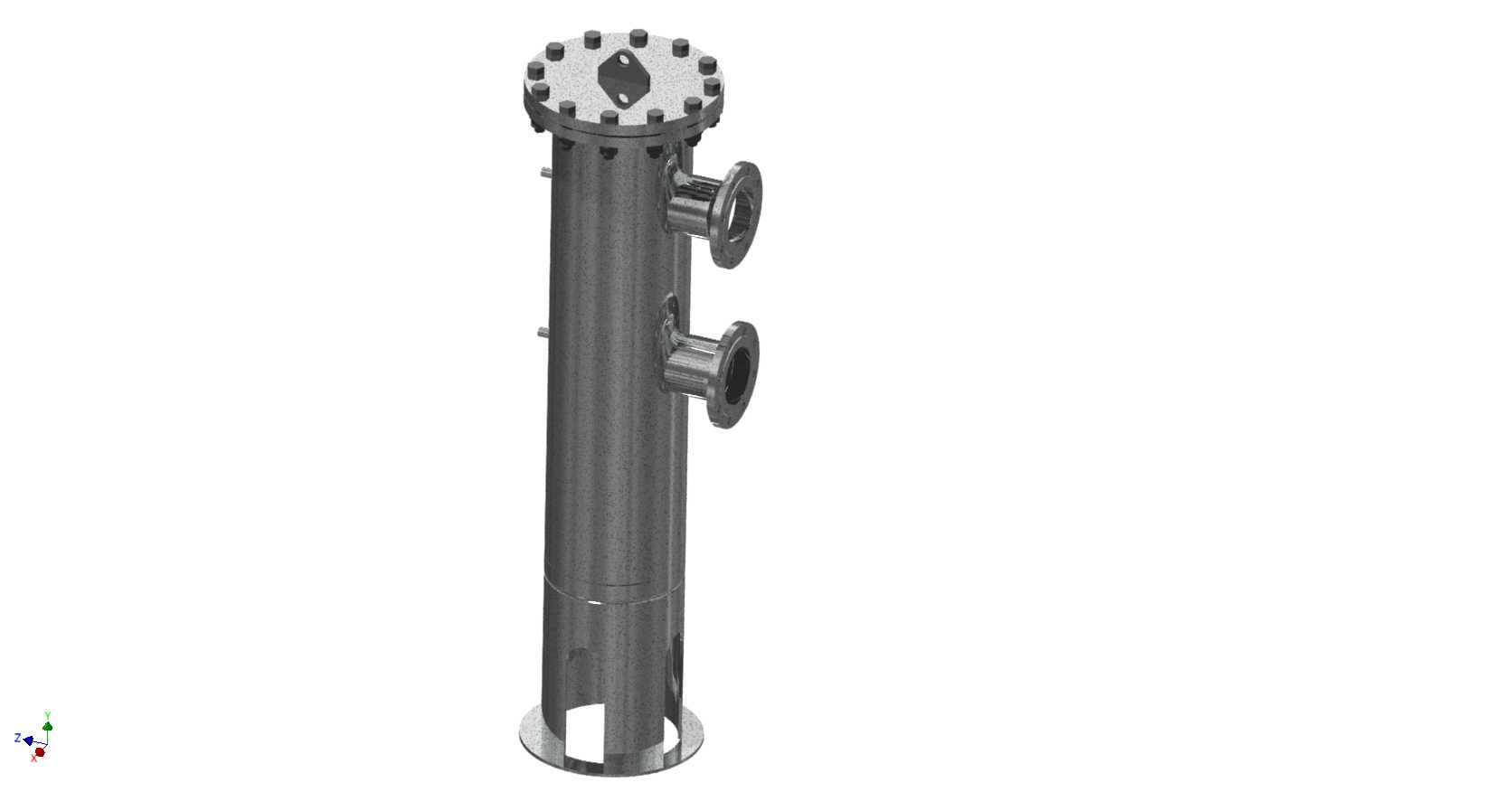

这款立式空气储气装置额定储容125升，主要应用在中小型气动生产系统、车间压缩空气管网末端稳压场景，也可配套小型空压机组作为缓冲储压单元使用，解决气源输出压力波动、瞬时用气流量不足的常见工况问题。从结构设计逻辑来看，整体采用细长立式圆柱罐体布局，相较于同容积卧式罐体，大幅缩减了地面安装占用面积，适合厂房空间局促、安装点位纵向空间充裕的场景布置。罐体顶部采用带均布螺栓孔的法兰端盖结构，端盖中心预留了检修或安装安全附件的接口位，周向螺栓排布经过载荷校核，可保证额定压力工况下的密封可靠性，避免长期承压出现连接渗漏问题。罐体侧壁上下错位布置两个侧向法兰接口，可分别对接进气、出气管路，错位设计能减少进气气流对罐体内部的直接冲蚀，同时让罐内空气流动更平缓，降低带液气体对罐壁的局部冲刷。罐体底部采用带支撑缺口的裙座结构，裙座上的缺口既可以作为安装就位时的吊装对位参照，也能预留底部排污接口的操作空间，安装时裙座可直接通过地脚螺栓固定在混凝土基础或钢制设备平台上，无需额外制作安装支架。设计过程中，罐体壁厚取值结合常用压缩空气系统工作压力做了冗余考量，筒身环向焊缝位置做了结构补强处理，避免长期交变压力载荷下出现焊缝疲劳失效。侧向接口的法兰端面与罐体轴线保持垂直，可保证管路对接时无附加安装应力，减少接口处密封件的异常磨损。这类储气装置在实际使用中，除了基础的储压稳压作用，还能沉淀压缩空气中夹带的部分液态水与杂质，配合底部排污阀可定期排出罐内积液，延长下游气动元件的使用寿命。建模过程中对法兰连接孔位、接口通径、裙座安装尺寸都做了参数化处理，方便设计人员根据实际项目的压力等级、管路通径需求快速调整参数，适配不同的现场安装边界条件，无需从零开始重构罐体结构。
