WatlowQPAC系列可控硅功率控制器结构设计

该可控硅功率控制器的三维结构设计，核心围绕工业现场大功率电力调节的实际工况展开，在结构布局阶段就充分考虑了工业加热、温控系统等场景的安装与使用需求。这类功率控制器常被应用在工业热处理炉、半导体热加工设备、塑料成型温控单元等需要精准调节输出功率的场景，核心作用是通过可控硅的相位控制或过零控制方式，调节负载端的输入功率，实现对加热类负载的平稳功率输出，避免通断控制带来的温度波动与电网冲击。

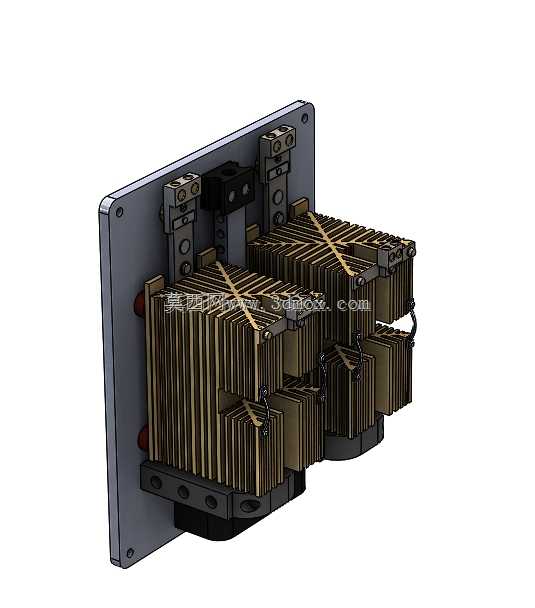

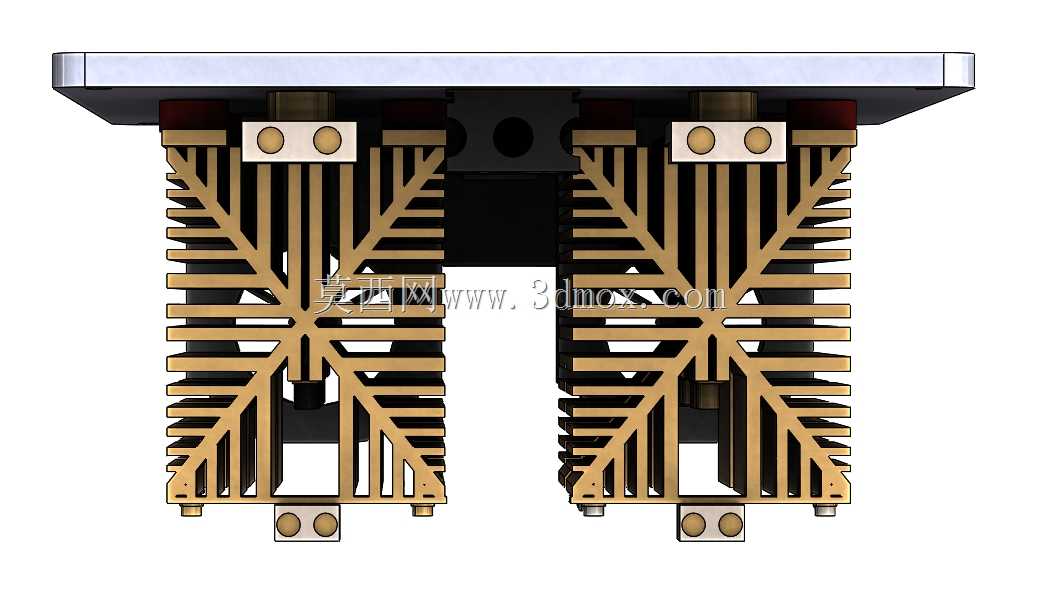

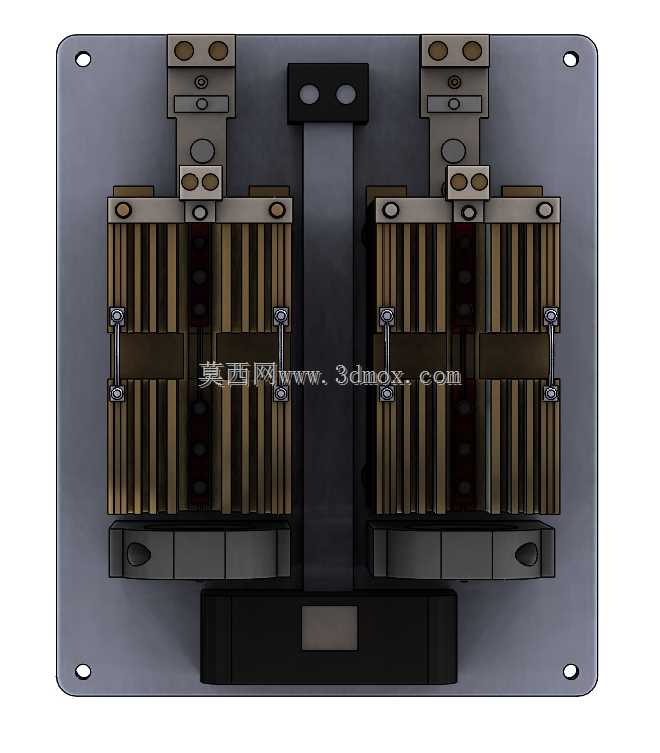

从结构设计思路来看，该产品采用背板安装的布局形式，安装背板预留了标准化的固定孔位，可直接适配工业电控柜内的常规安装梁间距，安装边界充分考虑了柜内布线的安全距离，接线端子区域与散热主体区域做了物理分隔，既方便现场接线作业，也避免高温区域对接线端子的绝缘性能产生长期影响。散热结构采用多组并联的铝制挤压型材散热器，每组散热器对应一相可控硅功率模块，模块与散热器之间的压装结构预留了均匀的压紧力调节空间，保证功率器件与散热面的充分接触，降低接触热阻，散热器的翅片间距经过优化，既保证自然对流或强制风冷下的散热效率，也避免工业现场粉尘堆积堵塞风道的问题。

功率回路的连接母排采用分层布局，不同相的母排之间预留了足够的电气间隙，满足高压工况下的绝缘要求，母排的折弯角度与连接点位完全匹配可控硅模块的接线端位置，减少不必要的连接转接，降低回路的接触电阻与杂散电感。触发控制部分的安装位设置在散热区域的侧方，远离主功率回路的强电磁干扰区域，控制接口采用标准化的接插件布局，方便与外部温控仪表、PLC控制单元做信号对接。

外形尺寸的设定充分兼顾了功率容量与安装空间的平衡，整体厚度控制在适配常规深度电控柜的范围内，不会出现柜门无法闭合的问题，设备的进出风方向顺着柜内常规的散热风道走向，可直接融入现有电控柜的散热循环，无需额外改造风道结构。在细节设计上，功率模块的固定位置做了定位凸台，装配时可快速定位器件位置，减少装配调试的对位时间，接线端子的标识区域预留了平整的标识粘贴位，方便现场运维时快速识别回路点位，整体结构没有冗余的设计部分，所有结构特征都服务于功率器件的可靠运行、现场安装的便捷性以及长期工况下的稳定性。
