多引脚金属封装混合集成电路模块

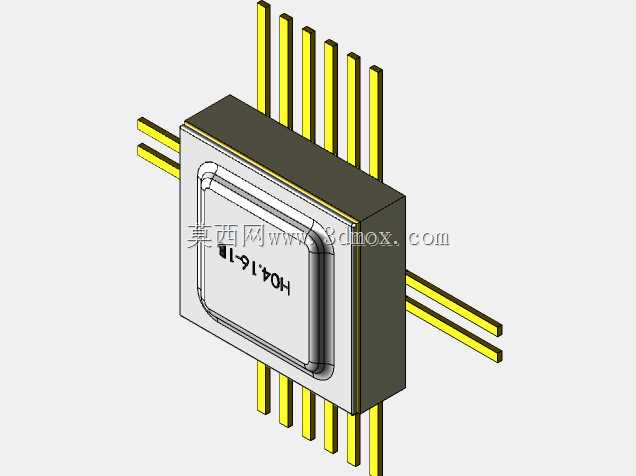

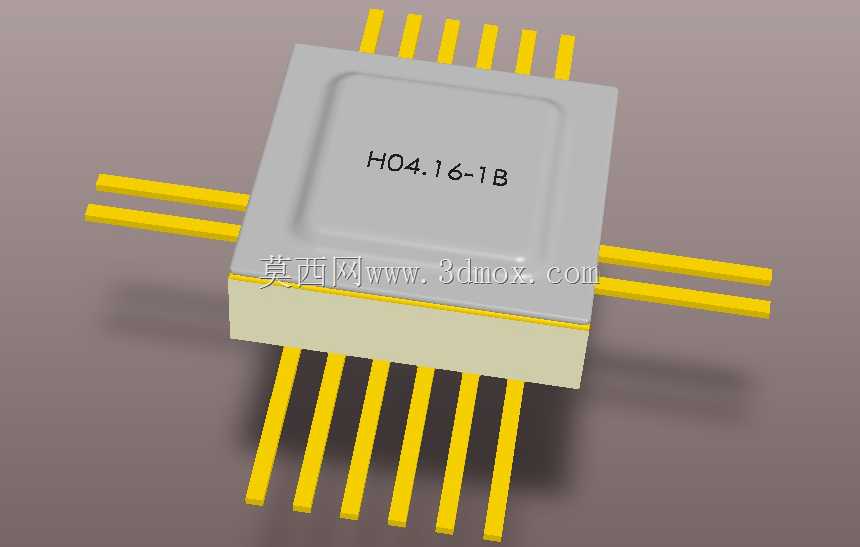

该类多引脚金属封装器件，主要应用于高可靠性要求的工业控制、航空航天机载设备、井下勘探仪器等场景，这类场景普遍存在温变范围宽、机械振动冲击强、电磁干扰复杂的工况，普通塑封器件无法满足长期稳定运行的要求。从功能特性来看，这类封装内部通常集成了信号调理、逻辑运算或是功率驱动的核心裸芯片，金属壳体一方面可以实现内部电路与外部环境的电磁屏蔽，降低外界杂散电磁信号对内部微弱电信号的干扰，另一方面也能通过壳体与安装基座的贴合，将芯片工作产生的热量快速传导出去，避免内部结温过高导致的性能漂移甚至失效。设计过程中，首先要确定引脚的排布逻辑，该器件采用四向出脚的结构，上下两侧各排布5根引脚，左右两侧各排布2根引脚，这种排布方式可以在有限的封装投影面积下，最大化引脚数量，同时避免相邻引脚间距过小导致的焊接桥连风险，引脚采用镀金可伐合金材质，既可以保证焊接时的润湿性，也能匹配不同基板材料的热膨胀系数，减少温度循环过程中引脚焊点的应力集中。外形设计上，壳体采用方形带中心凹陷标识的结构，顶面的字符标识区域做了微凹处理，避免后续流转、安装过程中标识被摩擦脱落，壳体与底座采用平行缝焊工艺实现密封，内部充入干燥惰性气体，隔绝水汽与腐蚀性气体对内部芯片、键合线的侵蚀。安装边界方面，这类器件通常采用直插焊接的方式安装在印制电路板上，设计PCB封装时需要预留足够的引脚穿孔间隙，同时在器件对应位置的PCB上设计露铜散热区域，与器件金属底座紧密贴合，安装时需要控制焊接温度曲线，避免高温持续时间过长导致壳体密封性能下降，引脚伸出长度需要匹配PCB板厚与焊接工艺要求，过长的引脚会增加信号传输路径的寄生参数，过短则会导致焊接强度不足，在振动工况下出现引脚脱焊的问题。建模过程中需要准确还原每根引脚的截面尺寸、伸出长度与相对位置，同时还原壳体的台阶结构与顶面标识区域的细节，保证模型可以直接用于PCB装配干涉检查、整机结构布局仿真，避免实际装配时出现器件与周边结构件、接插件的空间干涉问题。
