浮子式波浪动能捕获转换发电装置

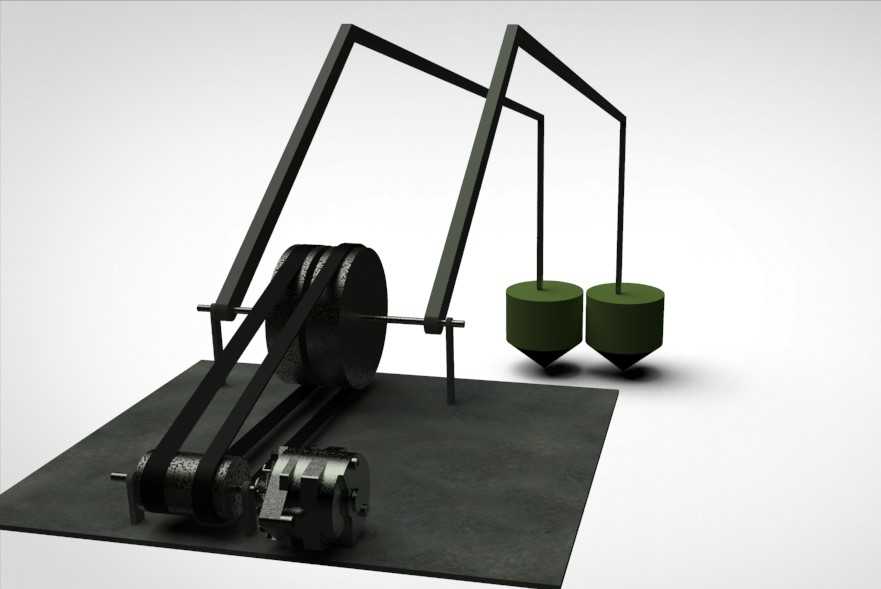

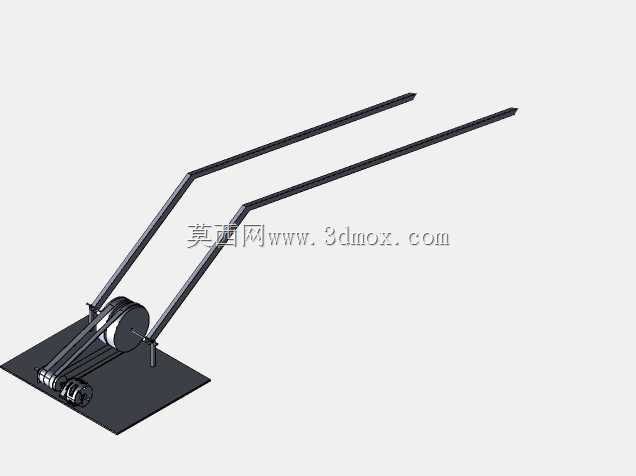

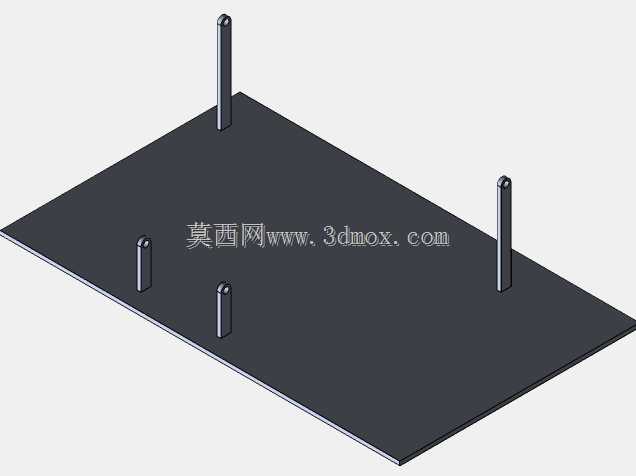

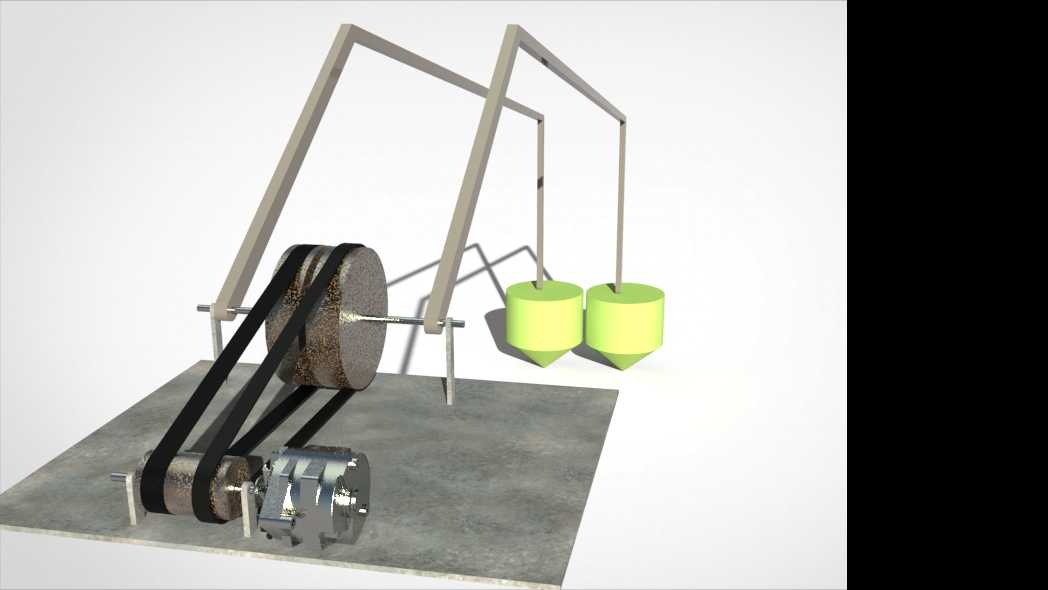

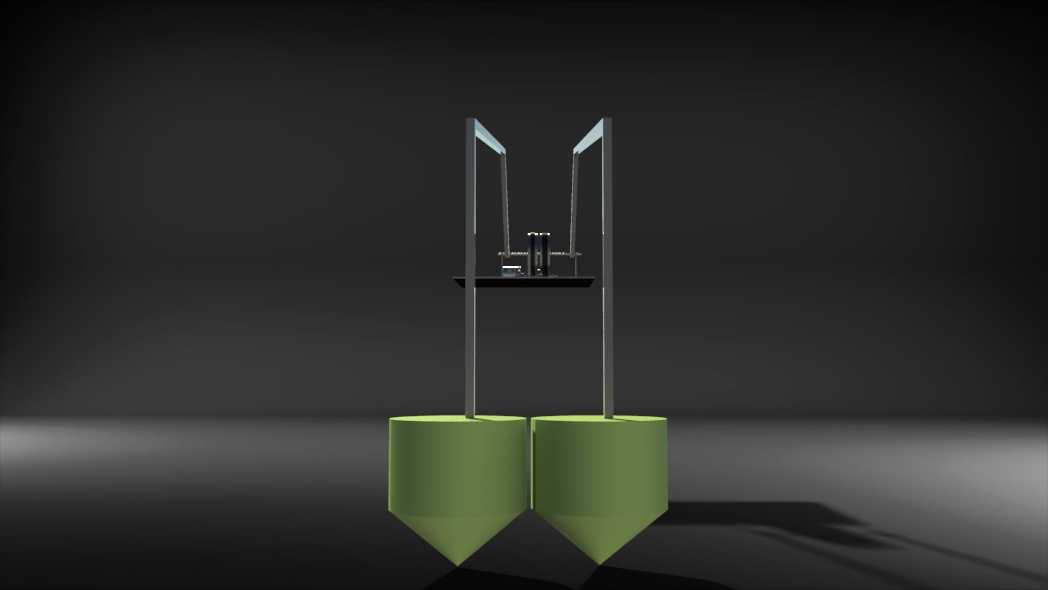

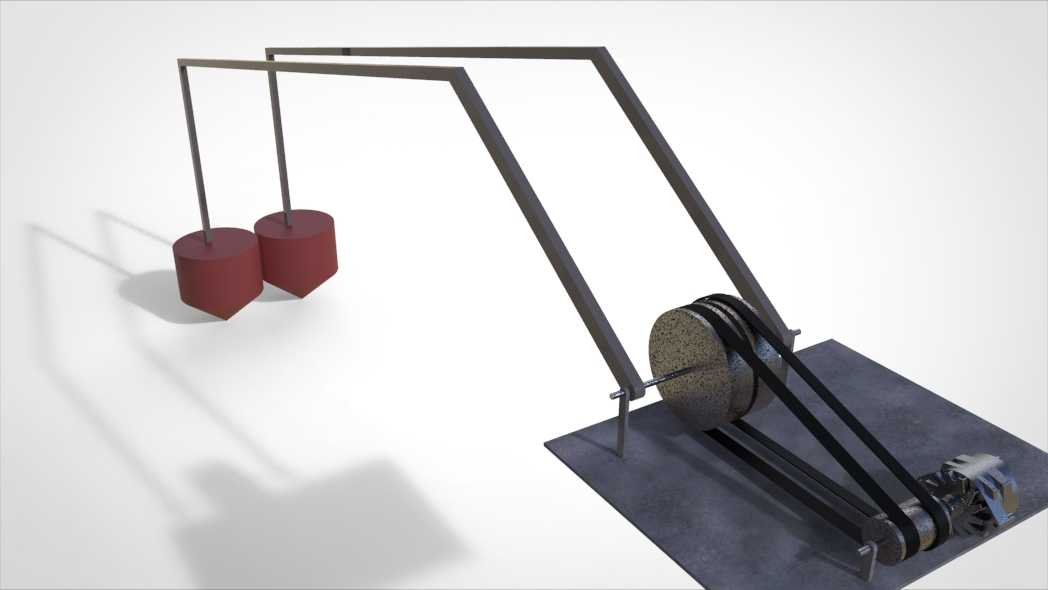

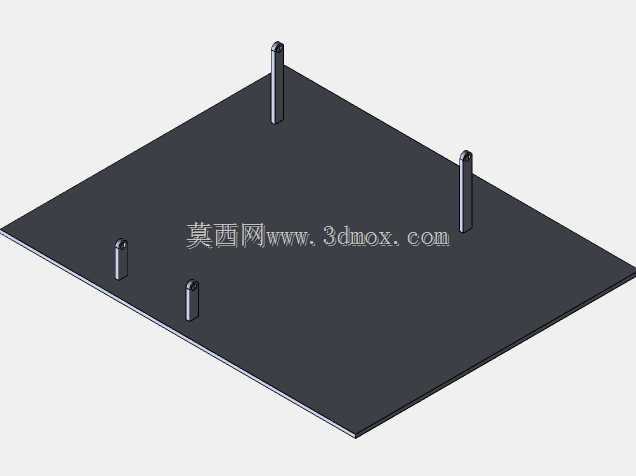

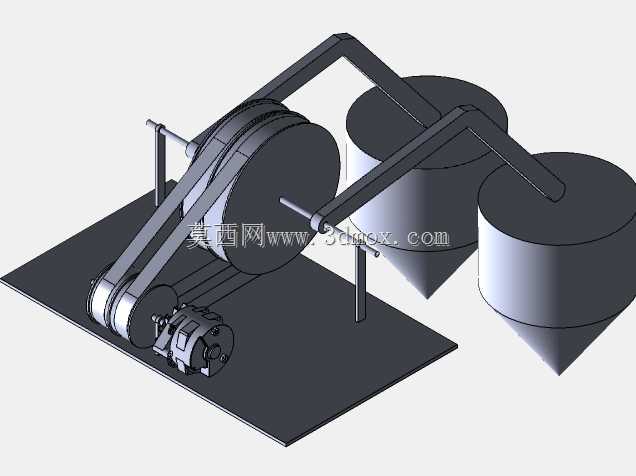

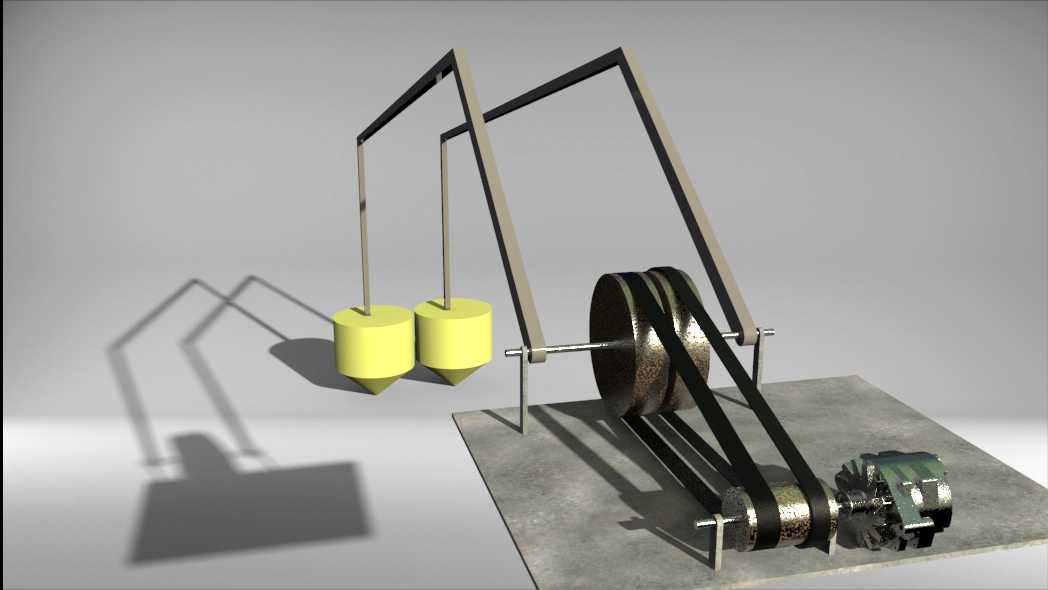

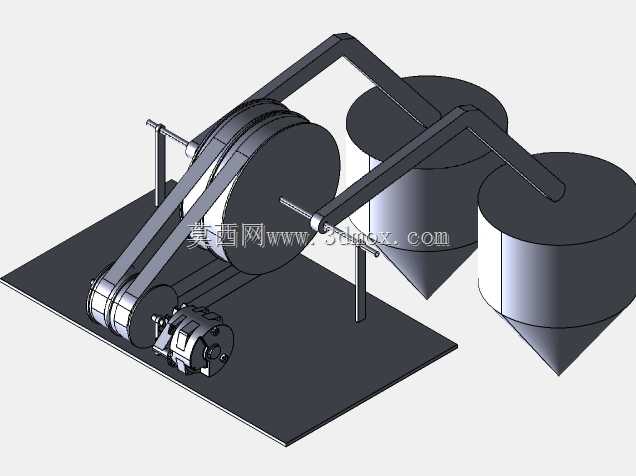

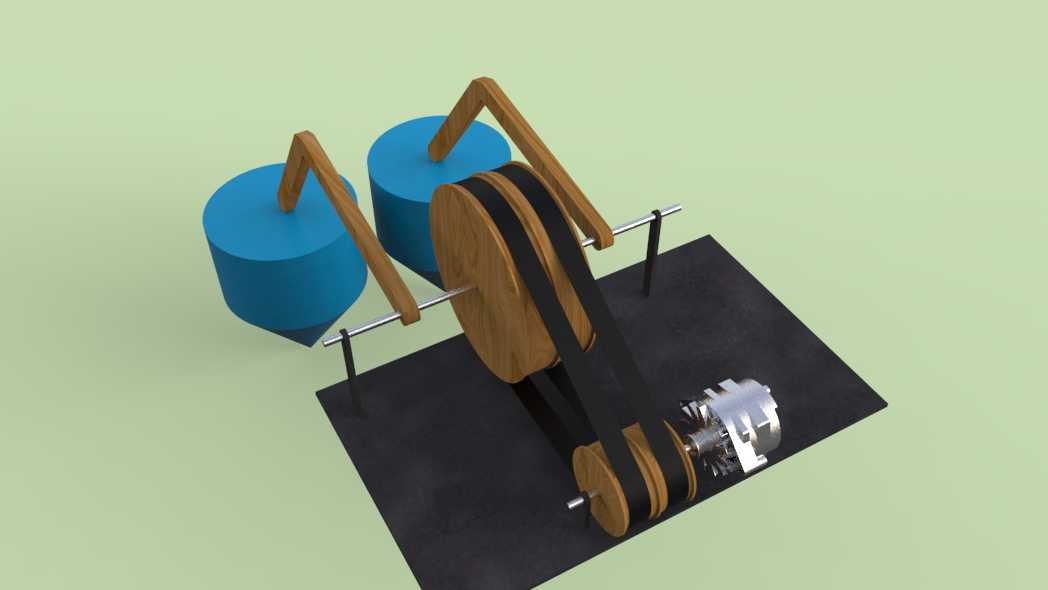

这套波浪能转换装置的核心设计逻辑，是针对近岸浅海区域的波浪起伏特性，将无规则的波浪垂向动能通过机械结构转化为旋转机械能，最终驱动发电单元输出稳定电能，可作为远海航标、离岸小型监测站点的独立供电单元使用，无需铺设长距离海底输电电缆，适配无电网覆盖的离岸作业场景。从结构布局来看，装置底部为整块安装基板，作为所有组件的安装基准面，基板上预留了多组螺栓固定孔位，实际部署时可通过膨胀螺栓固定在沿岸混凝土基座，或是通过锚链连接配重块沉放在近岸海床，安装时需保证基板平面与海平面保持平行，避免浮子垂向运动时出现侧向卡滞。垂向布置的两组摆臂支架通过螺栓紧固在基板上，支架顶端铰接的水平传动轴作为动力输入轴，轴端悬挂的两个锥形浮子是能量捕获的核心部件，浮子采用上圆柱下圆锥的外形设计，锥面结构可有效降低波浪拍击时的侧向冲击力，同时减少浮子出水时的水体粘附阻力，浮子内部填充轻质发泡材料，保证整体密度低于海水，能够随波浪起伏同步做垂向往复运动。动力转换部分采用曲柄连杆配合带传动的结构，浮子随波浪上下浮动时，会带动水平传动轴做往复摆动，轴端安装的曲柄机构将往复摆动转化为定轴旋转运动，再通过两组平行布置的V型带轮将动力传递至增速机构输入端，带传动结构自带过载缓冲特性，当遭遇极端大浪、浮子受力超过设计阈值时，带轮会出现打滑卸荷，避免刚性冲击损坏后端发电组件。增速机构的输出端直接连接永磁发电单元，输入转速达到额定阈值后即可输出稳定直流电，整套传动结构的运动副均预留了润滑脂加注通道，外露金属部件做了海洋环境防腐处理，可适应高盐雾、高湿度的海上作业环境。设计过程中对浮子的悬挂高度做了针对性匹配，浮子底部锥尖距离基板安装面的高度，适配近岸区域0.5米至2.5米的常见浪高范围，摆臂的摆动角度限制在正负30度区间内，避免超行程运动导致结构干涉。整套装置的结构件多采用标准型材加工，零部件通用化程度高，后期维护时可快速替换磨损的传动带、轴承等易损件，无需定制特殊配件，大幅降低离岸运维的成本与难度。
