带轮毂结构的工业传动正齿轮设计

这类带轮毂的正齿轮，在常规的平行轴动力传递场景中应用十分广泛，从轻载的轻工输送线、小型农机传动箱，到中载的普通机床进给机构、通用减速机的定轴传动级，都能见到这类结构的身影。区别于无轮毂的薄片齿轮，带轮毂的结构设计，核心是为了提升齿轮与传动轴的配合长度，增大键连接的接触面积，避免传动过程中齿轮出现轴向窜动，同时分散齿根部位传递到轴孔处的应力，减少长期交变载荷下轴孔开裂、键槽崩损的失效概率。

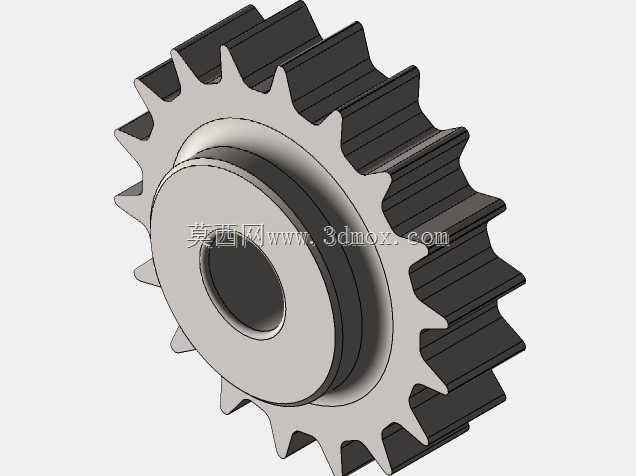

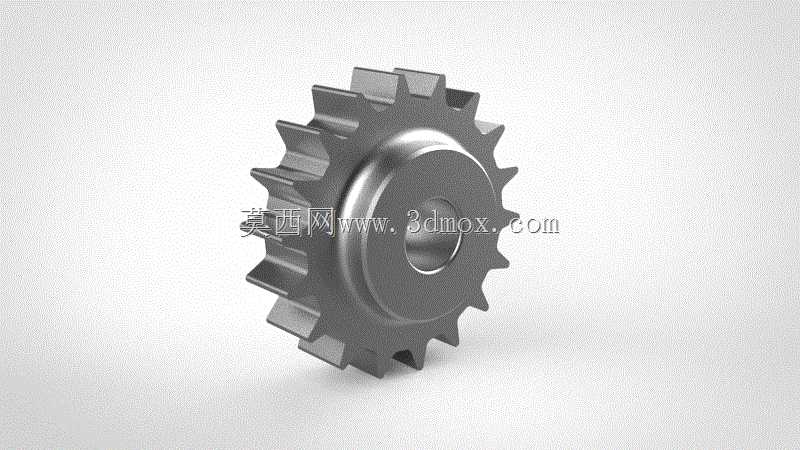

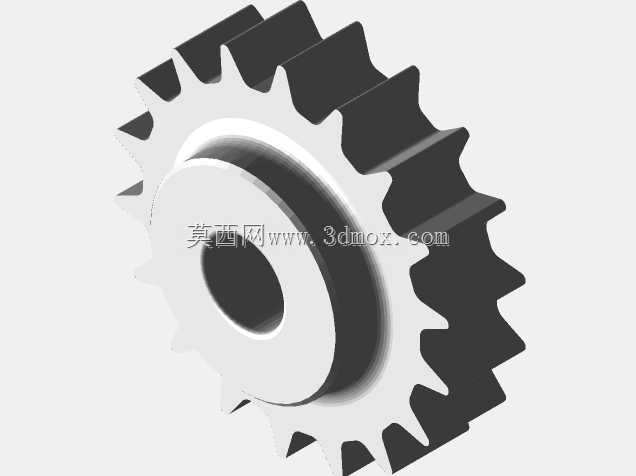

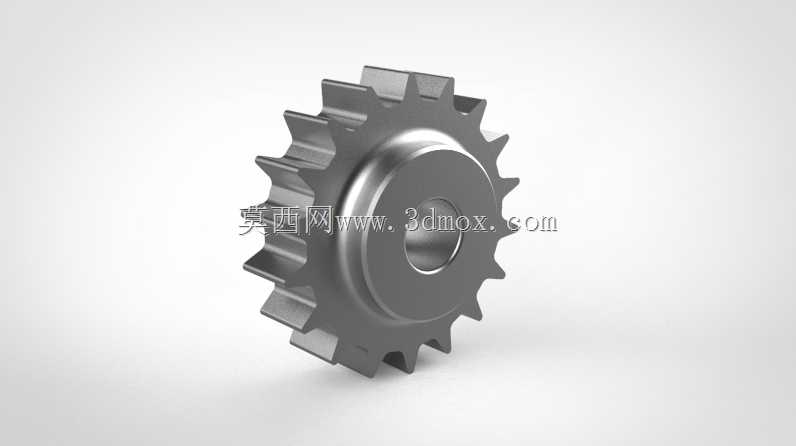

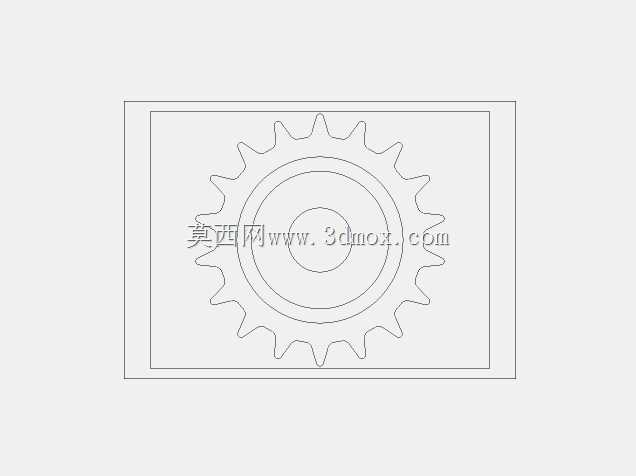

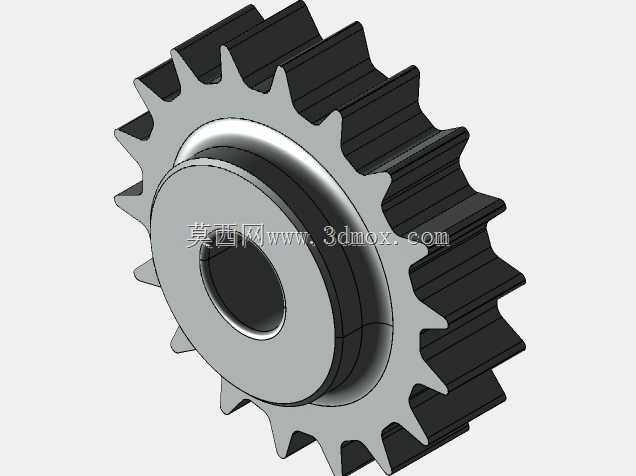

从实际设计逻辑来看，这款齿轮的齿形采用标准渐开线齿廓，齿顶做了微小的倒角处理，既可以减少啮合起始阶段的刚性冲击，也能避免装配过程中齿端磕碰产生毛刺，影响啮合精度。轮毂部分与齿圈之间采用圆弧过渡衔接，没有尖锐的应力集中棱角，在做调质或者表面淬火处理时，能减少热处理变形量，也能降低长期运转过程中过渡位置的疲劳裂纹萌生概率。轴孔设计为光滑通孔，预留了标准平键的键槽位置，适配常规的圆柱形传动轴安装，安装时轴肩可以抵靠在轮毂端面，实现轴向定位，不需要额外加装过多的定位套，能压缩传动组件的轴向安装空间。

在安装边界上，这款齿轮的轴向尺寸主要集中在轮毂段，齿部宽度略小于轮毂长度，啮合时不会出现齿面超出配对齿轮啮合宽度的情况，齿顶圆直径与轮毂外径的差值控制在合理范围，既保证了齿根到轮毂外圆的壁厚满足强度要求，也不会因为轮毂过大增加不必要的转动惯量，对于启停频繁的传动场景，能降低驱动端的瞬时负载。实际选型使用时，需要注意配对齿轮的中心距与齿侧间隙匹配，安装前要清理轴孔与键槽的毛刺，保证轮毂端面与传动轴轴线的垂直度，避免运转过程中出现偏载，导致齿面局部磨损过快。这类齿轮的传动效率较高，在润滑条件良好的闭式传动箱中，长期运转的功率损耗极低，适合固定传动比的动力传递场景，不需要频繁调整张紧结构，日常维护只需要定期检查齿面磨损情况与润滑脂状态即可，结构可靠性远高于同载荷等级的带传动、链传动组件，在常规工业传动场景中是十分基础且通用的传动零件。
