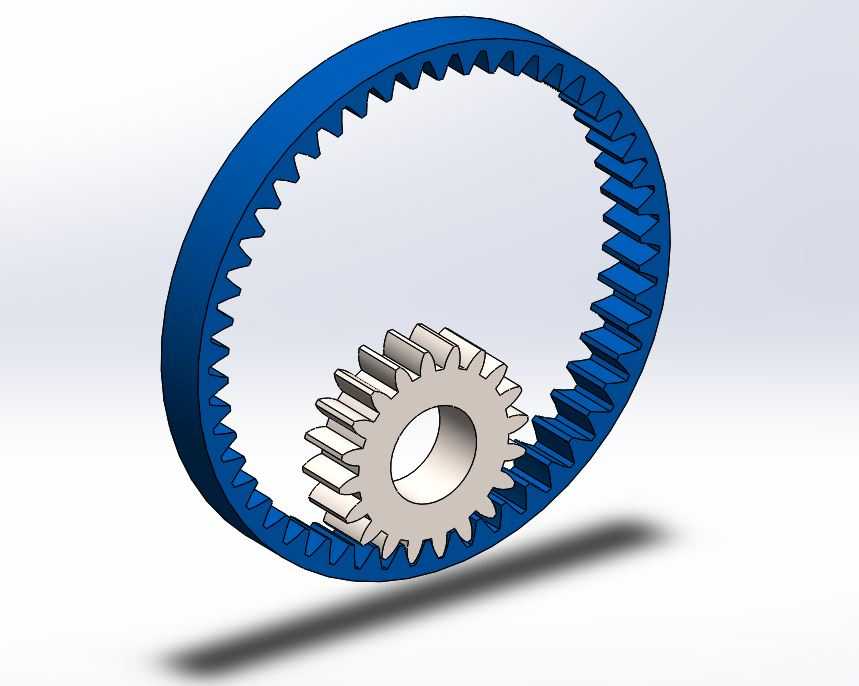

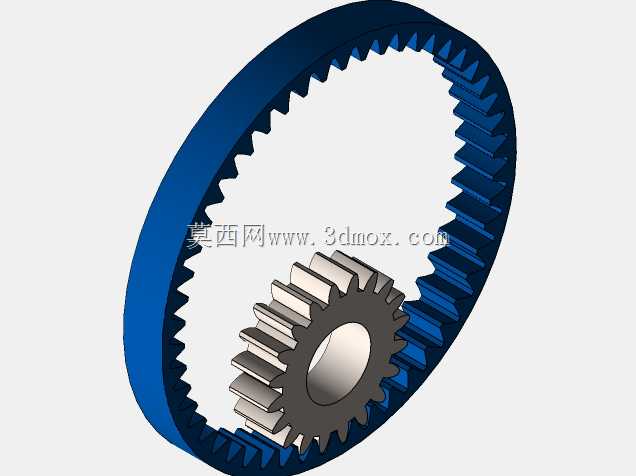

这套内啮合齿轮传动结构,在紧凑安装空间的传动场景中应用十分广泛,常见于汽车自动变速器的行星排、小型伺服减速单元、工业机器人关节传动模块,以及部分需要大传动比、小体积布局的轻工机械设备中。不同于外啮合齿轮的平行轴外布置形式,内齿圈与小齿轮的啮合点位于内齿圈内侧,相同传动比下整体径向尺寸能压缩三成以上,同时啮合接触的重合度更高,传动过程中的载荷分布更均匀,运行时的冲击与噪声表现远优于同参数的外啮合传动组。
从结构设计逻辑来看,内齿圈的齿形采用渐开线齿廓,建模时严格控制齿顶圆、齿根圆的尺寸公差,齿向修形量根据实际承载工况做了对应调整,避免重载下出现齿端偏载的问题。与之啮合的小齿轮为直齿圆柱齿轮,齿宽略小于内齿圈的齿宽,预留了装配时的轴向窜动余量,安装时小齿轮的轴线与内齿圈轴线平行,中心距严格匹配两齿轮的基节参数,保证啮合时齿面接触斑点落在齿高中部区域,避免出现根切或者齿顶干涉的问题。
实际安装边界上,内齿圈的外圆可根据配套设备的壳体结构设计定位止口,既可以作为固定件使用,也可以作为输出构件搭配行星架实现不同的传动比组合;小齿轮的内孔预留了键槽安装位,可直接与输入轴通过平键连接传递扭矩,轴向定位可通过轴肩与孔用挡圈配合完成,不需要额外设计复杂的支撑结构。在功能表现上,这套传动结构可实现平行轴间的同向旋转传动,当内齿圈固定时,小齿轮输入可带动行星架实现大减速比传动,传动效率能保持在九成以上,适合中低转速、中等扭矩的动力传递场景。
建模过程中对齿根过渡圆角做了细化处理,避免应力集中导致的轮齿断裂风险,齿面的啮合间隙控制在合理范围内,既保证传动时无卡滞,也不会因为间隙过大产生回程误差,对于需要正反转切换的传动场景,能有效降低换向冲击。日常选型搭配时,可根据实际传递的扭矩大小调整模数与齿宽参数,齿面热处理工艺可根据载荷等级选择调质或者渗碳淬火,适配不同工况下的使用寿命要求。
