正交啮合传动锥齿轮组结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261447
  • 正交啮合传动锥齿轮组结构设计
  • 正交啮合传动锥齿轮组结构设计
  • 正交啮合传动锥齿轮组结构设计

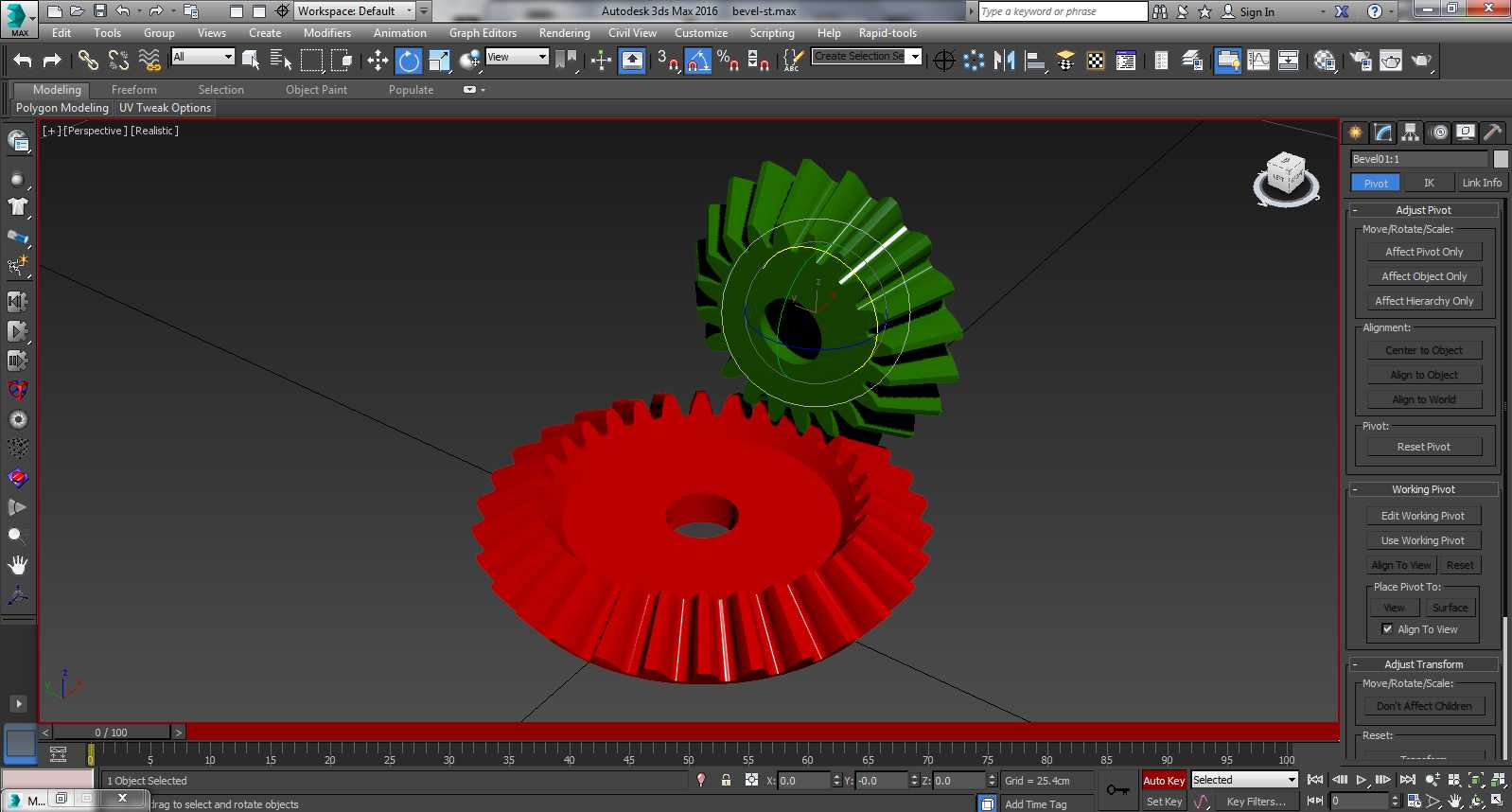

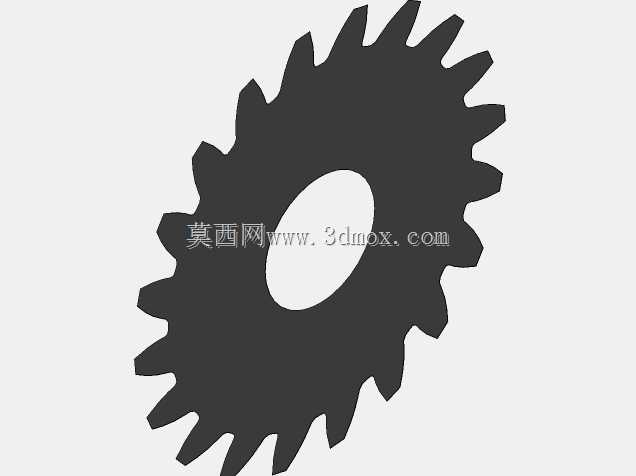

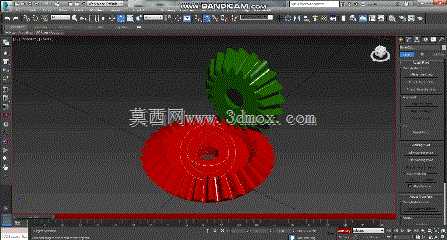

这套锥齿轮组采用正交轴布局设计,主要用于实现两相交轴之间的旋转运动与动力传递,常见于差速机构、直角传动箱、机床进给单元、小型动力头以及轻工设备的转角传动工位,能够在紧凑的安装空间内完成90度方向的动力换向,无需额外增设传动换向构件,可有效缩减整套传动系统的体积占比。从结构设计逻辑来看,两个配对锥齿轮的节锥角互为补角,齿向沿节锥母线方向分布,啮合过程中齿面接触为渐进式线接触,相比直齿圆柱齿轮的平行轴传动,在相同模数、齿宽参数下,锥齿轮的重合度更优,传动过程中的冲击载荷更小,运行噪音控制表现更好,适合中低速、中等载荷的连续传动场景。设计过程中优先匹配了齿顶间隙与齿侧间隙的合理取值,避免装配时出现齿根干涉、卡滞等问题,齿宽取值控制在节锥母线长度的三分之一区间内,既保证足够的齿面接触强度,也避免齿宽过大导致的小端齿形过尖、加工难度提升的问题。安装边界方面,两个齿轮的安装基准面分别对应各自的背锥端面,装配时需保证两齿轮的节锥顶点重合,轴向定位预留0.1-0.2mm的调整间隙,方便装配后通过垫片调整啮合接触斑位置,确保齿面接触区域落在齿高中部、偏向小端2-3mm位置,避免偏载导致的齿面异常磨损。齿形参数上采用标准渐开线锥齿廓,齿顶高系数取标准值,根切校验覆盖了最小齿数区间,小齿轮齿数选取避开了根切临界值,无需进行变位修正即可满足加工与传动强度要求,配对齿轮的传动比根据常规直角传动需求设定,可适配多数通用设备的换向传动速比要求。实际应用中,这类锥齿轮组可直接替换同参数的老旧磨损传动件,也可作为模块化传动单元集成到非标设备的传动链路中,安装时需保证支撑轴承的同轴度误差控制在允许范围内,避免运行过程中出现额外的径向载荷,影响齿轮使用寿命。齿部结构设计兼顾了加工工艺性,无论是采用铣削加工还是精锻成型,都能快速完成齿形加工,无需特殊定制刀具,可有效降低零件的加工成本与生产周期,适合批量配套使用。
