润滑油卡车用卷轴结构三维设计

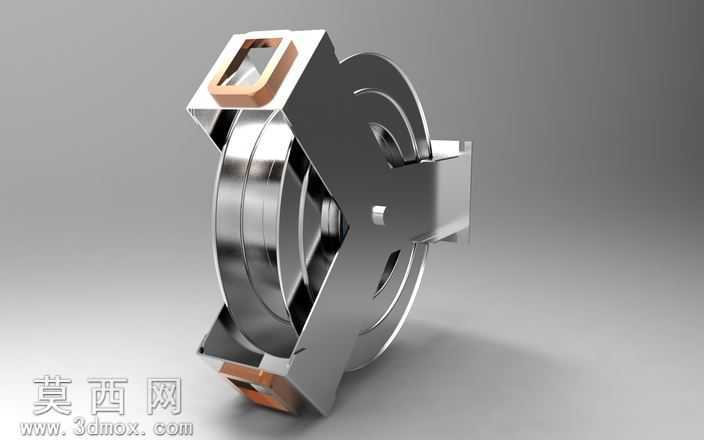

本作品为适配润滑油加注作业场景的卷轴结构三维建模成果，建模过程依托主流三维设计软件完成全参数化构建，从实际使用需求出发完成整体结构的逻辑搭建。建模初期先梳理卷轴的核心功能逻辑：该部件用于润滑油加注作业中柔性输油管路的自动收纳与有序排布，避免管路长期裸露出现弯折老化、油污沾染、作业现场杂乱等问题，因此整体结构围绕卷收、支撑、锁止、导向四个核心功能模块展开设计。建模阶段先完成核心回转卷筒的参数绘制，卷筒采用双层同轴圆盘结构，中间预留适配输油管管径的卷绕空间，圆盘边缘做圆弧过渡处理，避免卷收过程中剐蹭输油管外壁造成管路破损；卷筒中心设置回转支撑轴位，预留轴承安装的配合公差，保证卷绕转动过程顺滑无卡滞。支撑结构采用立式L型一体化支架设计，支架底部设置平整安装基面，预留螺栓固定孔位，可直接固定在润滑油加注卡车的车体安装位上，支架立板与卷筒轴位做加强筋过渡处理，保证卷绕满管状态下的结构强度，避免长期承重出现支架变形。锁止结构设置在卷筒侧端，采用卡扣式止退设计，可根据作业需求拉出任意长度的输油管后自动锁止，收回时轻拉即可触发回弹机构完成管路自动卷收，建模过程中对锁止卡扣的配合行程做了运动仿真验证，保证卡扣开合行程与卷筒棘轮齿位完全匹配，不会出现跳齿、锁止失效的问题。导向结构设置在支架前端的出管口位置，采用带圆角的导向框设计，可随卷筒卷绕过程小幅摆动，保证输油管在卷收过程中始终对齐卷筒卷绕面，避免管路偏斜出现卡管、叠管问题。材质渲染阶段针对不同部件做了区分设置：卷筒与支架主体采用工业喷涂黄色金属漆材质，还原工业设备常用的警示配色，表面做细微颗粒质感处理，模拟实际铸件喷涂后的哑光质感；锁止卡扣部分采用黑色耐磨工程塑料材质，表面做轻微磨砂纹理，还原塑料部件的真实触感；回转轴位部分做金属镀铬质感处理，突出转动配合部件的金属加工精度。整体建模过程严格遵循机械设计的公差配合要求，所有安装孔位、配合面都预留了合理的装配间隙，各部件之间无干涉问题，可直接导出工程图用于生产加工，也可用于润滑油加注设备的装配模拟、作业场景演示等用途，结构设计紧凑合理，在保证结构强度的前提下尽可能压缩整体体积，减少在卡车车体上的安装占用空间，适配车载移动作业的安装使用需求。
