大流量机场供油输送泵组管路结构

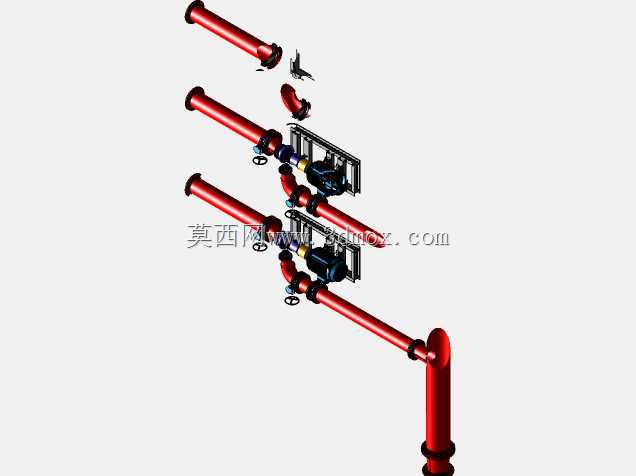

这套泵组管路结构主要面向机场地面燃油加注场景设计，核心服务于机坪固定加油点位的大流量燃油输送需求，单路额定输送能力可达220升每秒，能够满足多架次民航机型同时加注的流量要求，避免单泵供油时的流量不足、压力波动问题。从结构布局来看，整套系统采用三泵并联的冗余设计思路，日常运行时可根据加油机位的开启数量灵活调整投用泵组数量，单台泵故障时可直接切断对应管路阀门进行检修，不会中断整体供油作业，适配机场连续作业的高可靠性要求。管路整体采用等径红色输送管道，管道间通过法兰对接，弯头位置采用大曲率半径的成型弯管，减少燃油输送过程中的沿程阻力与局部压损，避免高流速下管道产生振动啸叫。每台泵的进出口位置都配置了独立的截止阀与止回结构，截止阀采用明杆式结构，操作人员可直观判断阀门的启闭状态，止回结构可防止单泵停用时管路内的燃油倒流造成泵体反转，保护泵组密封结构与叶轮部件。泵体安装在预制的集成支架上，支架预留了与地面基础连接的安装孔位，安装时可直接通过膨胀螺栓固定在加油岛的混凝土基础上，不需要现场额外焊接支架，减少现场施工的工作量。管路的进出口端都预留了标准法兰接口，可直接对接机场地埋的供油主管道与加油鹤管的输出管路，接口的密封面采用凸面法兰设计，适配耐油橡胶垫片，能够承受1.6MPa的工作压力，满足燃油输送的密封要求。设计过程中充分考虑了日常维护的操作空间，每台泵的周边都预留了足够的拆装距离，更换机械密封、叶轮等易损件时不需要拆卸相邻的管路部件，阀门的操作手轮高度设置在人体工程学范围内，操作人员站在地面即可完成阀门启闭操作，不需要登高作业。整套管路的布局采用对称式排布，三条并联管路的长度基本一致，可保证每台泵运行时的负载均衡，避免出现偏流导致某台泵长期过载运行。管道的支架位置都做了加强处理，泵体与支架之间设置了减震垫，减少泵组运行时的振动传递到管路系统，降低管路焊缝长期受振动出现开裂的风险。在安装边界上，整套系统的横向安装宽度控制在1.8米范围内，纵向长度不超过3.2米，整体高度不高于2.1米，能够适配标准加油岛的安装空间，不会超出机坪作业通道的安全限界，也不会影响加油车辆的通行与停靠。
