10英寸90度法兰连接弯管接头结构

　　在石化、市政给排水、暖通空调、长距离流体输送管网的布设场景中，管路走向调整是管线排布阶段无法避开的核心环节，90度法兰式弯管作为管路转向的核心连接构件，承担着改变介质流向、保障管路连接密封性、匹配管线安装空间的核心作用。这款10英寸规格的90度法兰弯管，主要适配公称通径DN250的压力管路系统，可用于水、蒸汽、低腐蚀性工业流体等常规介质的输送管路转向连接，两端采用带螺栓孔的法兰盘对接形式，相比焊接式弯头，它无需现场施焊作业，安装拆卸便捷，便于后期管路维护、阀件更换与管路改向作业，在需要频繁拆装检修的工艺管段、设备进出口连接段应用十分广泛。

　　从结构设计逻辑来看，这款弯管采用标准90度弯曲角度，弯曲半径符合长半径弯头的通用设计规范，能够有效降低介质流经转向段时的局部阻力损失，减少介质对弯管内壁的冲蚀磨损，延长管路构件的使用寿命。两端的法兰盘采用等径设计，法兰盘上的螺栓孔沿圆周均匀分布，孔位间距、法兰厚度、密封面形式均匹配对应压力等级的法兰标准，安装时可直接与同规格的法兰管道、法兰阀件对接，无需额外加工转接构件，能够有效降低现场安装的适配成本。弯管主体与两端法兰采用一体化成型结构设计，避免了焊接连接带来的焊缝应力集中、焊缝处易腐蚀渗漏的问题，整体结构强度更高，承压能力更稳定。

　　在安装边界层面，这款弯管的轴向安装尺寸由弯曲半径与法兰盘厚度共同决定，两端法兰的密封面处于相互垂直的两个平面上，管线排布时需要提前预留对应长度的安装空间，螺栓孔的周向位置可根据现场管线的对接需求调整，安装时需在两侧法兰密封面间加装对应压力等级的密封垫片，按对角顺序分次拧紧法兰螺栓，保障连接面的密封均匀性，避免局部应力过大导致法兰变形或密封失效。在实际工程选型过程中，选用该类弯管需要匹配管路的设计压力、介质特性、工作温度参数，确认法兰密封面形式与对接构件完全匹配，同时核算管路转向段的安装空间是否满足弯管的外形尺寸要求，避免出现安装干涉问题。

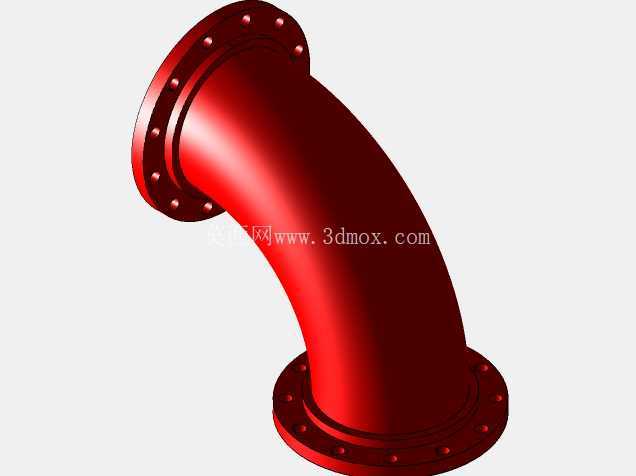

　　这款弯管的三维结构完整还原了法兰螺栓孔分布、弯管曲率、管壁厚度等细节特征，可直接用于管路系统的三维排布设计、安装干涉校验、预制加工下料参考，帮助结构设计人员在管线设计阶段精准把控构件的安装空间，提前规避现场安装时的碰撞问题，减少现场施工的返工成本。在工业管路的预制装配场景中，这类标准化的法兰弯管构件可提前在工厂完成预制加工，运输到现场后直接完成法兰对接，能够大幅缩短现场施工周期，提升管路安装的施工效率，尤其在大型工业厂区的管网建设、集中供暖管线布设、工艺设备的管路连接作业中，这类标准化弯管构件的应用能够有效提升管路系统的安装一致性，降低后期运维的备件储备难度。
