工业锅炉启闭操作专用手柄结构设计

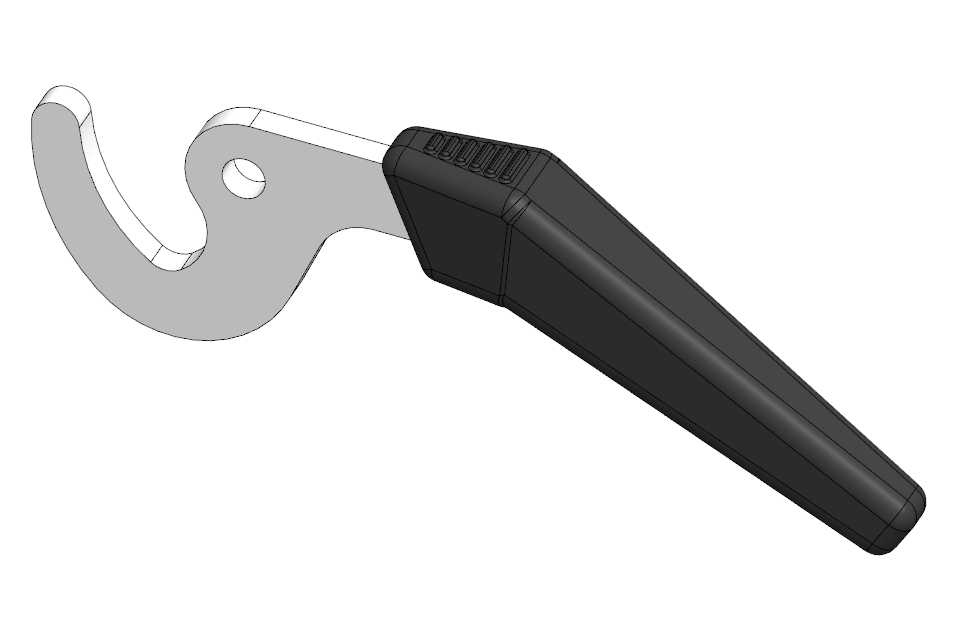

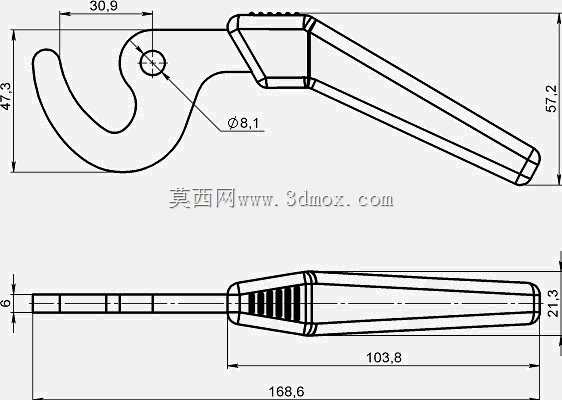

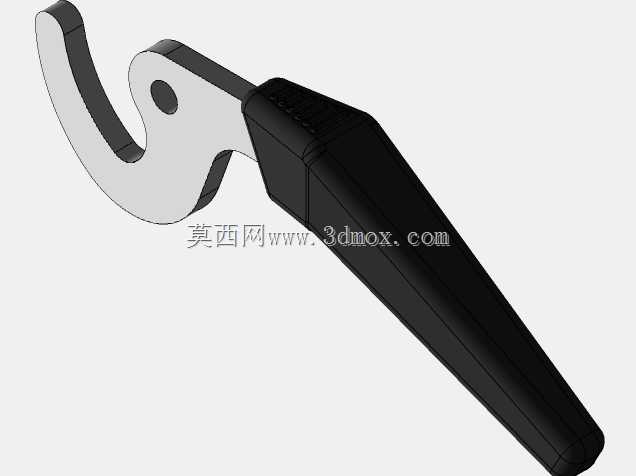

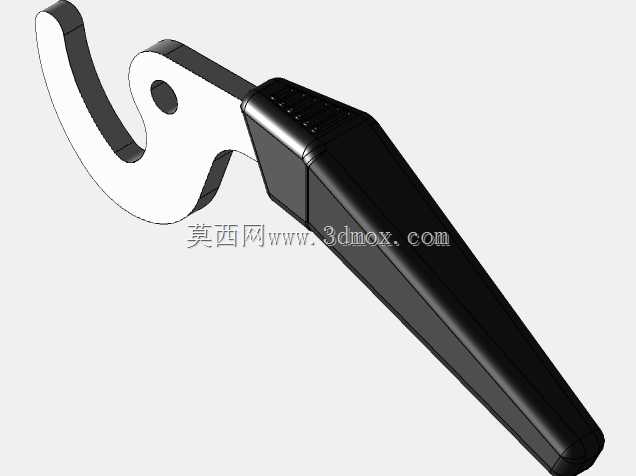

这款操作手柄主要应用在中小型工业蒸汽锅炉、常压热水锅炉的炉门启闭、锁紧机构上，也可适配部分承压容器的快开结构操作端，是锅炉运维过程中操作人员直接接触的施力部件，日常操作中需要承受反复扳动的交变载荷，同时还要适配炉体旁高温、多粉尘的作业环境。从结构设计来看，整体分为金属钩头段与绝缘握持段两部分，金属钩头采用带安装孔的弯勾构型，安装孔位可与炉门锁紧转轴直接铰接，弯勾的弧度匹配炉门锁紧卡扣的运动轨迹，扳动过程中可通过钩头的曲面轮廓带动锁紧销完成脱扣与锁止动作，钩头边缘做了倒圆角处理，避免长期摩擦出现应力集中导致的断裂问题。握持段采用符合人体工学的锥度造型，从与金属段连接的根部向末端逐渐收窄，表面设置了多道平行的防滑凹槽，即便操作人员佩戴隔热劳保手套也能稳定握持，不会出现施力打滑的问题，握持段的包覆材质选用耐温工程塑料，既可以隔绝炉体传导的高温避免烫伤，也能在多粉尘环境下避免金属手柄锈蚀导致的握持不适感。安装边界上，金属钩头的铰接孔孔径适配常规锅炉锁紧机构的标准销轴尺寸，钩头的开合行程匹配常见0.5吨到2吨级立式锅炉的炉门锁紧行程，整体安装后不会与炉体外层的保温护板产生运动干涉，扳动角度控制在0到75度区间内即可完成完整的锁止与解锁动作，不需要额外调整连接结构。设计过程中重点考虑了长期使用的结构强度，金属段与握持段采用嵌装注塑的方式连接，金属段的嵌入部分做了滚花处理，避免长期扳动后握持段与金属芯出现松脱转动的问题，钩头的受力截面经过载荷校核，可承受操作人员最大150N的扳动力而不产生塑性变形，防滑凹槽的深度控制在1.2mm，既保证防滑效果也不会因为凹槽过深积留粉尘难以清理。实际应用中，这款手柄的操作力臂经过优化，相比传统直柄结构可降低约20%的操作施力，运维人员启闭炉门时不需要借助额外加力杆即可完成操作，握持段的长度适配成年人手掌的握持跨度，长时间操作也不会产生明显的握持疲劳，整体结构没有多余的复杂构件，后期如果握持段出现老化磨损，也可单独更换包覆层，不需要整体更换金属钩头部分，降低了设备的后期维护成本。
