DIN型方形电磁阀连接器结构设计

这款方形结构的电磁阀连接器，是气动、液压流体控制回路里的常用配套电气连接件，主要用在工业气动控制柜、液压站阀组、自动化生产线流体控制单元的电磁阀接线端，解决电磁阀线圈与控制线路的可靠连接问题，同时兼顾接线端的防护与安装定位需求。

从实际使用场景来看，这类连接器常配套在二位五通、二位三通等常规通径的电磁阀上，不管是设备厂做整机组装，还是工厂做老旧设备阀件维护替换，都能用到。它的核心功能是把控制回路的输出线缆和电磁阀线圈的接线端子做规整连接，避免现场接线裸露、拉扯松脱，同时方形的基座结构可以直接贴合电磁阀线圈的安装端面，不需要额外做转接固定。

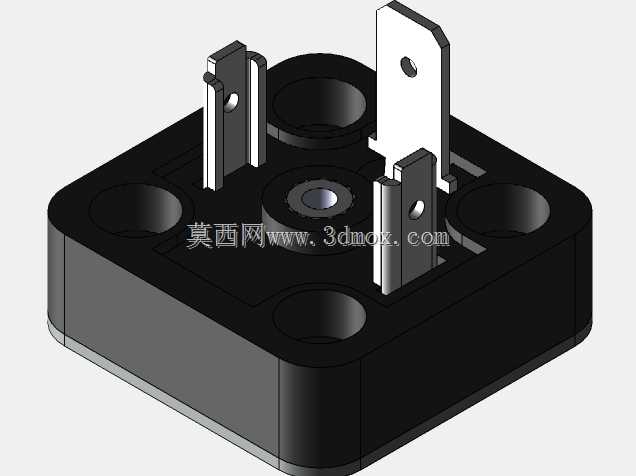

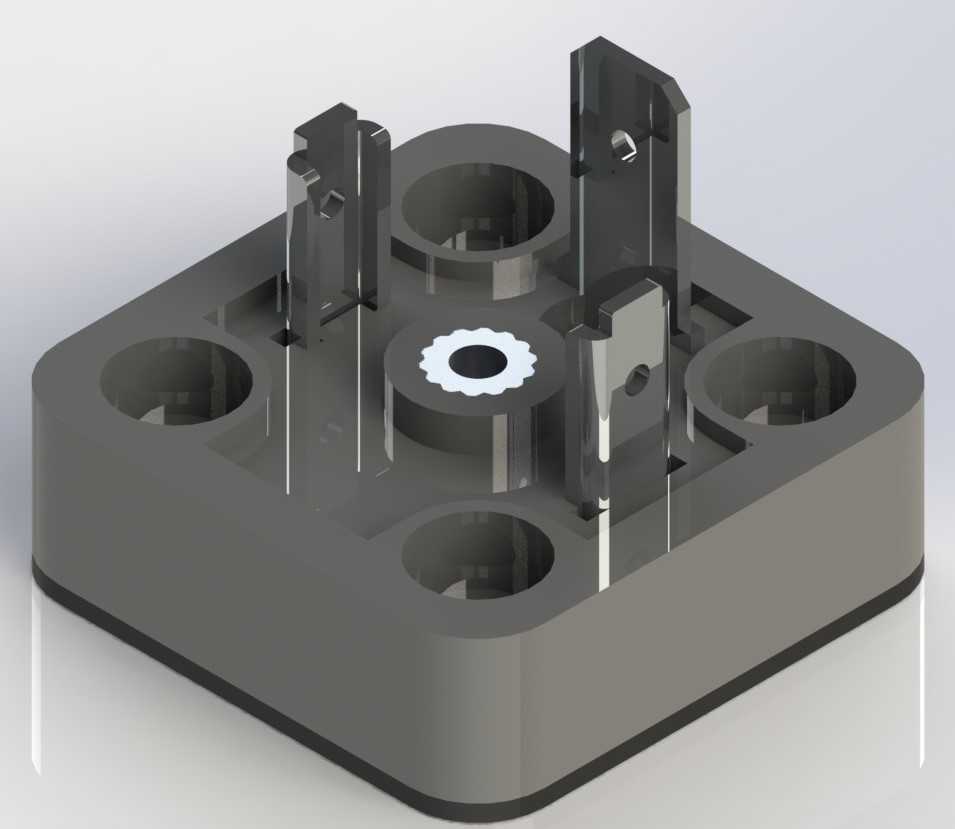

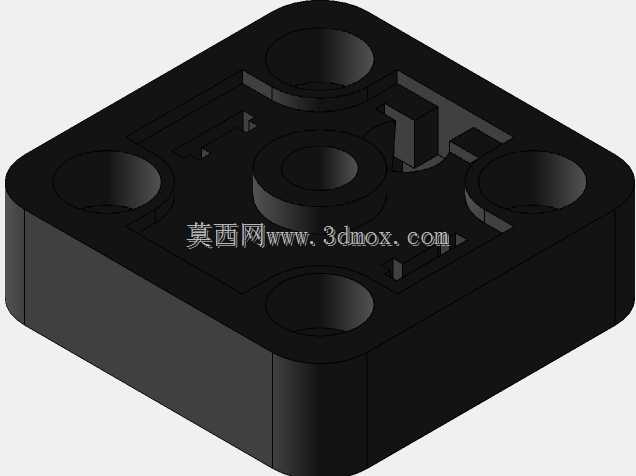

设计上采用了方形基座的整体式结构，基座上预留的四个角位通孔是安装固定孔，对应电磁阀端面上的标准安装螺柱位，安装时直接对准孔位套入，拧上固定螺母即可完成基座定位，不需要额外做打孔或者适配加工。基座中间带齿形的定位孔是和电磁阀线圈端的定位凸台配合的，安装时可以起到防呆作用，避免连接器装反导致接线错位，同时齿形结构可以增加配合摩擦力，防止长期受设备振动影响出现连接器转动偏移的问题。

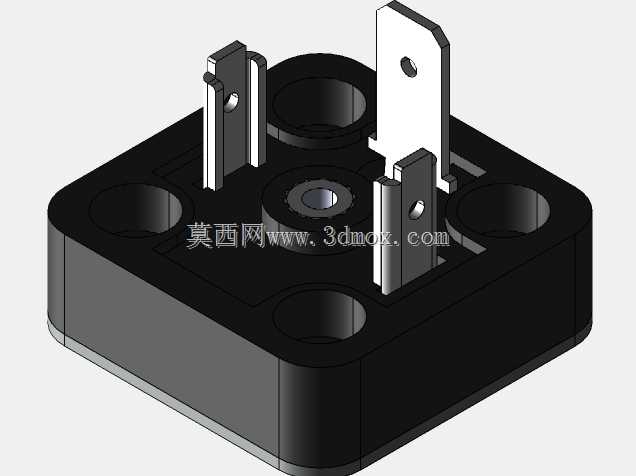

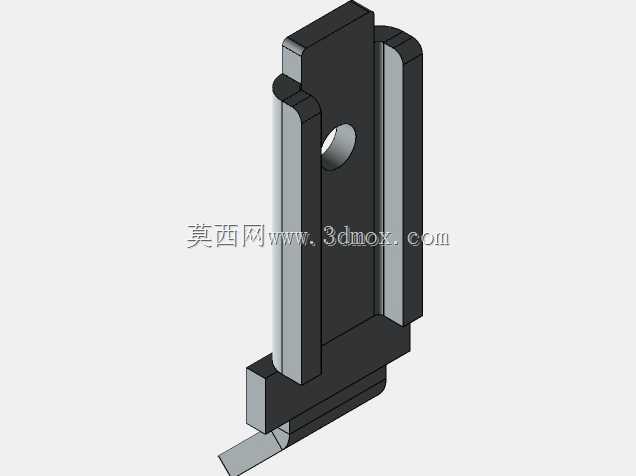

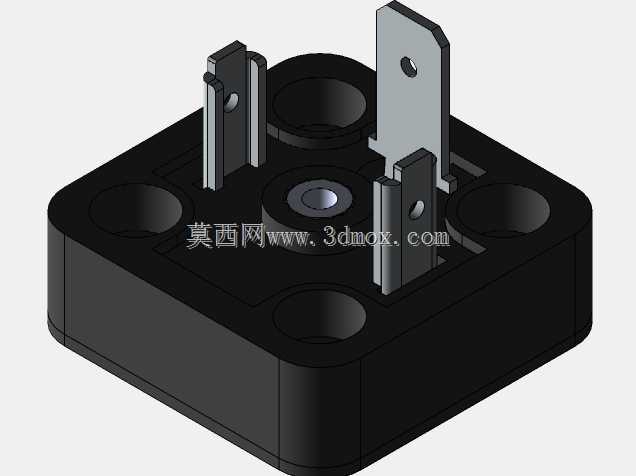

基座上凸起的几个立柱结构是接线端子的固定与隔离结构，每个立柱对应一个接线位，不同接线位之间通过立柱做物理隔离，避免接线后不同极性的导线铜丝裸露部分接触造成短路，立柱上的卡槽是用来卡入接线端子的金属插片，插片压接好导线后直接卡入卡槽即可完成接线端固定，不需要额外打螺丝固定，能提升现场接线的效率。

从安装边界来看，这款连接器的方形基座边长适配常规DIN标准电磁阀的线圈安装尺寸，基座厚度控制在合理范围，不会因为连接器突出过多导致阀组安装时需要预留额外的超大空间，四个安装孔的孔距符合行业通用的电磁阀连接器安装规范，和市面上同规格的DIN型电磁阀都能直接适配，不需要做尺寸修改。基座底部做了平整处理，和电磁阀线圈端面贴合时没有缝隙，配套对应的密封圈后可以达到基础的防尘防溅要求，适配车间常规的工业使用环境，即使是有少量切削液、粉尘的加工车间环境，也能保证接线端的连接可靠性。

在结构细节处理上，基座的边缘都做了小圆角过渡，没有尖锐的棱角，安装操作时不会划伤操作人员的手部，同时塑料基座的材质选用耐油、耐温的工程塑料，长期接触液压油、在常规工业环境温度下工作不会出现材质脆化、变形的问题，保证连接器的使用寿命。接线位的卡槽尺寸做了公差优化，金属插片卡入后既不会因为过松导致接触不良，也不会因为过紧导致装配时插片变形，兼顾了装配便利性和连接可靠性。
