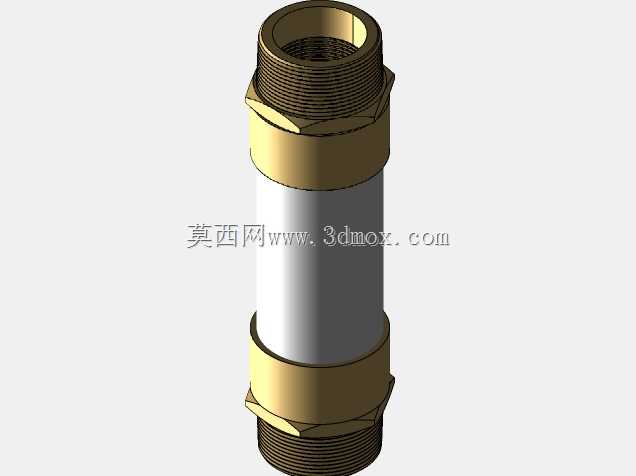

两英寸编织结构挠性软管台阶结构

在流体输送管路系统的设计选型中，带台阶结构的两英寸编织挠性软管，是解决管路硬连接应力问题的核心部件之一。这类软管常应用在液压站油路排布、化工介质输送、气动系统管路连接、设备进出口柔性补偿等场景，能够抵消设备运行产生的振动位移，补偿管路安装过程中产生的同轴度误差，避免硬连接状态下管路因应力集中出现焊缝开裂、接头渗漏等问题。

从结构设计逻辑来看，这款软管的台阶结构是核心设计点，台阶段的尺寸公差经过严格校核，能够与对应规格的快插接头、法兰接头或者硬管端口实现精准配合，安装时无需额外加工适配接头，直接卡装或压合即可完成密封连接，大幅降低现场管路装配的工作量。外层的编织结构采用交错编织工艺，既能够承受管路内部的介质压力，避免软管在承压状态下出现鼓包、爆裂问题，又能够限制软管的过度弯曲，防止弯折角度过小导致管路通径减小、介质输送阻力陡增，甚至出现管路折死断流的故障。

实际选型应用时，需要重点关注台阶端的安装边界尺寸，台阶的轴向长度、径向台阶差都经过精准建模还原，在做管路布局三维装配时，可以直接将模型导入装配体，模拟软管的最小弯曲半径，确认软管在设备运行的全行程内不会与周边结构件产生剐蹭干涉。不同于光面无台阶的挠性软管，这款带台阶结构的软管在安装时能够实现轴向定位，压接接头时不会出现软管窜动、压接位置偏移的问题，密封可靠性比普通平口软管更高。

在设备日常运维场景中，这类带台阶的编织挠性软管更换也更为便捷，因为台阶结构自带定位标识，维修人员更换时无需反复测量压接位置，只要将软管插至台阶定位面即可完成压接装配，能够缩短设备停机维护的时间。建模过程中，对编织层的纹理走向、台阶处的过渡圆角都做了还原，既能够用于装配干涉检查，也可以用于设备展示渲染、管路系统的方案汇报演示，帮助结构设计人员在方案阶段就完成管路排布的优化，避免后期生产装配时出现管路干涉、安装空间不足的问题。针对不同的介质输送场景，这类软管的台阶结构还可以适配不同材质的密封件，建模时预留了密封件的安装槽位，设计人员可以根据实际输送介质的特性，选配对应的O型圈或者密封垫片，满足不同工况的密封要求。
