太阳能电池板组框用自动成框设备结构

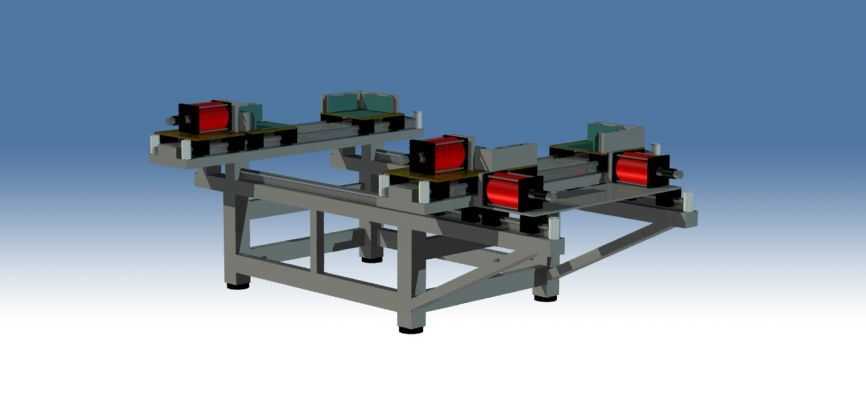

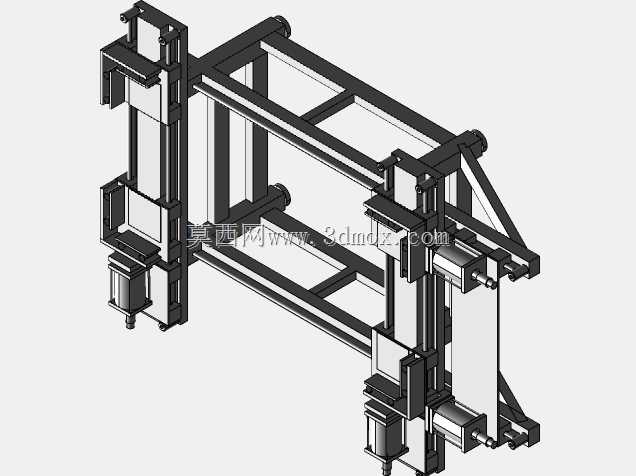

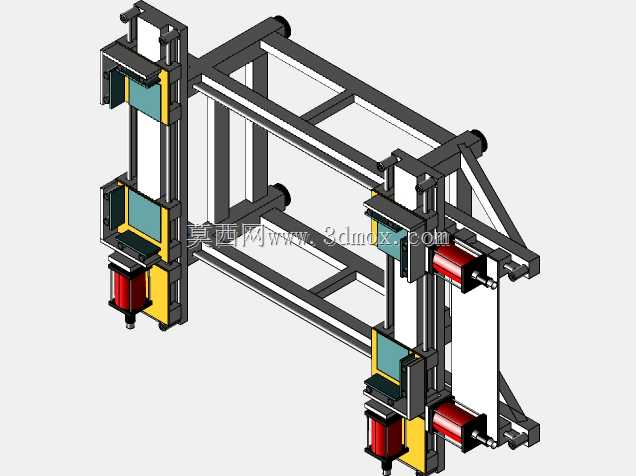

在光伏组件量产线的层压后段工序里，电池板成框是直接影响组件密封性能、边框装配精度与长期户外可靠性的核心环节，这款自动成框设备正是针对该工位的工艺痛点完成的结构优化设计。早期同类型设备在对角跟踪定位时，常因轴系滑动间隙、机架受力形变出现边框倾斜、角部错位问题，不仅需要人工补正拖慢产线节拍，还容易在压合过程中对电池板边缘造成隐裂损伤，这款设备在机架受力结构、轴系传动逻辑上做了针对性调整。从结构布局来看，设备采用分体式双工位承载台架设计，底部机架采用型钢焊接后做去应力处理，四个支撑脚配置可调减震垫铁，可适配车间地面的水平度误差，台架整体安装边界控制在长3.2米、宽2.4米、高1.6米范围内，可直接嵌入现有光伏组件产线的层压后、固化前工位，不需要对原有产线布局做大幅改动。设备的四个角部配置独立的压合驱动单元，每个单元可根据边框规格调整进给行程与压合力度，传动部位采用带预紧的直线导轨配合滚珠滑动副，替代了原有设备的普通滑动轴承结构，从一个角部到对角的进给过程中，可通过同步轴系实现位置实时跟随，消除了单侧进给带来的框架倾斜倾向。在功能实现上，设备可兼容常规铝边框的半自动装配流程，操作人员完成边框预装定位后，设备可自动完成四个角部的同步压合、角码铆接前的对位校准，压合过程中受力均匀分布在边框的整个贴合面，避免了第一代设备压合时出现的缓冲不足、局部挤压、机架扭曲带来的角部扭转载荷问题，可适配不同规格的晶硅组件边框装配需求。设计过程中对机架的受力形变做了针对性补强，横梁与立柱的连接部位采用三角加强筋结构，即使在满负载压合状态下，机架的形变量也控制在0.2mm以内，保证长期运行的装配精度稳定性，同时设备的驱动单元、传动部位都预留了维护操作空间，日常的润滑、易损件更换不需要拆解主体机架，可降低产线运维的时间成本。
