休闲房车配套62加仑黑水储纳罐体

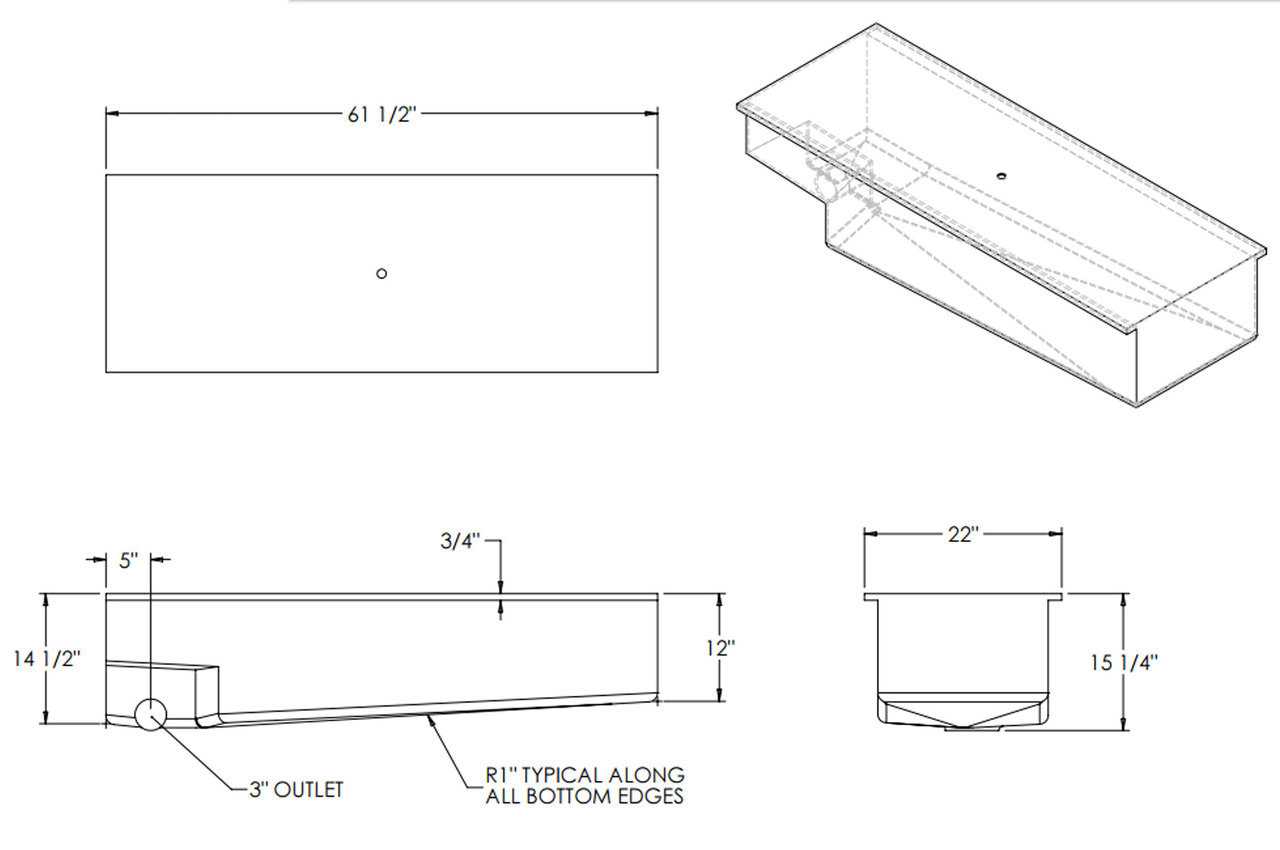

　　在旅居房车的给排水系统设计中，黑水储存单元是决定整车使用体验与合规性的核心部件之一，这款适配Elkhart Plastics规格的62加仑储罐体，主要用于收纳房车卫生间产生的生活污水，是自行式房车、拖挂式旅居车厨卫模块的标配储污部件。从实际装车场景来看，这类储水罐通常布置在房车底盘下部的预留舱位内，需要兼顾底盘通过性、舱内空间利用率以及管路对接便利性，因此建模阶段优先采用了实体拉伸的快速建模逻辑，跳过复杂曲面的冗余细节，保留核心安装与外形特征，能够直接导入整车装配环境完成干涉检查，大幅缩短底盘布局的校核周期。从功能特性来看，罐体整体采用长方体切角的外形设计，主体为等壁厚的中空结构，侧面伸出的管路接口用于对接卫生间排污管路，

　　接口位置做了局部加厚处理，避免装车后长期受路面颠簸振动出现接口开裂渗漏的问题；罐体底部的凸起支脚是核心安装定位结构，刚好卡入底盘横梁的预留安装位，不需要额外设计复杂的固定支架，降低整车改装的物料成本与装配工时。设计过程中没有采用常规的抽壳加草图拉伸的精细化建模流程，而是直接以实体特征搭建整体轮廓，再通过布尔运算切除内部储水空腔，这种建模方式虽然省略了部分工艺圆角、壁厚渐变的细节，但完全能够满足整车总布置阶段的空间校核、管路走向模拟需求，对于快速迭代的房车改装项目来说，这种精度的模型足以支撑前期方案评审，不需要花费额外时间细化非关键特征。从安装边界来看，罐体的长度、宽度、高度尺寸完全匹配主流C型房车的底盘下部预留空间，

　　不会超出底盘两侧的轮廓边界，避免影响车辆行驶时的通过性；接口的伸出长度、朝向也完全对标实车的管路走向，装配时不需要额外调整管路弯折角度，减少排污管路的阻力，降低后期使用过程中管路堵塞的概率。这类储水罐的材质通常采用耐污水腐蚀的高密度聚乙烯，黑色的罐体外观可以避免阳光直射导致罐内藻类滋生，同时也能减少罐内液位的可视性，提升整车外观的整洁度，建模时保留的黑色外观属性也和实际产品的视觉特征保持一致，方便在整车渲染场景中直接使用，不需要额外调整材质参数。对于房车改装设计人员来说，这类快速搭建的参数化模型可以直接调整长宽高尺寸、接口位置，快速适配不同轴距、不同底盘型号的房车改装需求，不需要从零开始建模，能够有效提升给排水系统的设计效率。
