太阳能电池板生产用半自动层压设备结构

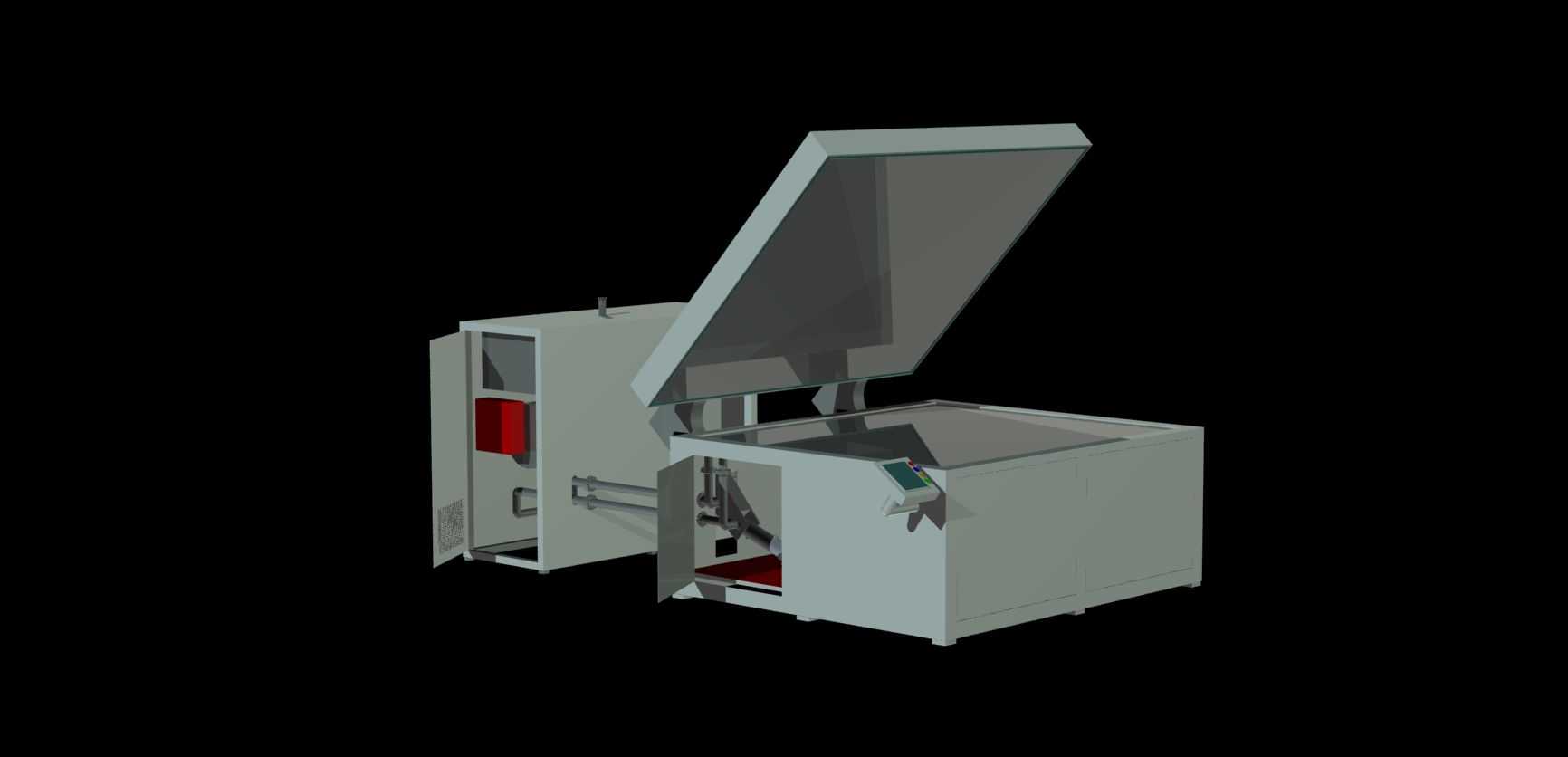

　　在光伏组件制造的前段层压工序中，这类半自动层压设备是衔接叠片敷设与后道固化测试的核心工位，主要承担电池串、EVA胶膜、钢化玻璃、背板叠层后的热压合作业，通过可控的温度、压力与真空环境，排出叠层间残留空气，让胶膜充分交联固化，实现各层材料的牢固粘接，避免组件后续出现气泡、脱层、隐裂等质量缺陷。不同于全自动层压线的整线联动配置，该半自动机型适配中小产能产线、多规格小批量组件试制场景，操作人员可手动完成待压组件的上料定位，设备自动完成合盖抽真空、加热保压、泄压开盖的作业循环，兼顾作业灵活性与工艺稳定性，能覆盖常规晶硅组件、部分异质结薄型组件的层压加工需求。从结构设计逻辑来看，设备采用分体式舱体布局，上盖为可翻转式真空压合舱结构，

　　铰接于主舱体后侧，开合角度经过限位校核，既保证操作人员取放组件时有足够的操作空间，又能控制开合过程的运动轨迹，避免与周边工位的输送架、操作盒发生干涉；主舱体内部集成加热平台、真空管路系统，加热平台的平面度公差控制在毫米级以内，保证整板受热均匀，温差控制在工艺允许范围内，避免局部过压或胶膜固化不均。侧边设置的嵌入式操作面板集成了温度参数设置、保压时间调节、真空度阈值设定、手动/自动模式切换功能，面板安装高度符合人体工程学要求，操作人员站在工位上无需大幅俯身或抬手即可完成参数调整与作业启停操作。设备的安装边界需提前在车间布局阶段核算，主舱体周边需预留不小于800mm的操作维护通道，后侧预留管路与电气接线的检修空间，

　　上盖完全翻开后的垂直高度需避开车间顶部的消防管线、照明桥架，地面需做水平找平处理，避免设备长期运行后因地面沉降导致舱体密封面错位，影响真空保压效果。设备侧方集成的电气与真空动力单元采用独立舱室布局，与热压舱做隔热隔离，避免长期高温环境影响电气元件使用寿命，舱门设置快拆结构，方便日常维护时更换真空滤芯、检修加热线路、校准温度传感器。在实际产线排布中，该设备可对接前端的叠片台、人工敷设工位，后端可衔接修边、EL测试工位，无需复杂的联机通讯调试，投产周期短，对于产能爬坡阶段的光伏生产车间、组件研发试制线而言，能在控制设备投入成本的前提下，满足层压工艺的精度要求，同时可通过调整工艺参数适配不同厚度胶膜、不同尺寸规格的电池组件加工，设备的压合行程、压力输出范围经过冗余设计，可覆盖未来1-2代组件尺寸的层压需求，减少产线升级时的设备更换成本。
