车用四线GM尾灯接线连接器结构设计

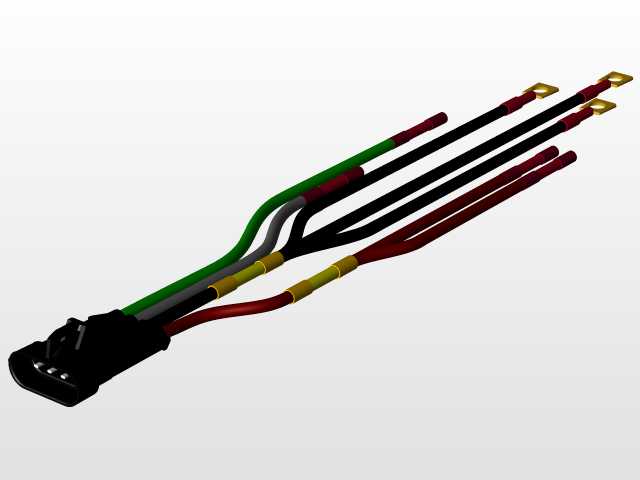

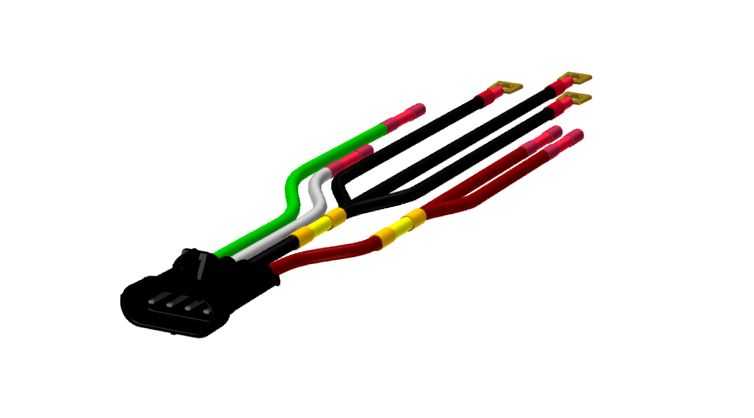

这款四线尾灯接线连接器，主要适配通用车型尾灯总成的电路接驳需求，在商用车、乘用车辆的后尾灯装配、售后维修替换场景中应用广泛，承担尾灯组不同功能回路的电流传输与线路固定作用。从结构设计来看，主体采用黑色绝缘基座作为承载核心，基座内部对应四路线路设置独立的端子卡位，每一路端子都做了防退卡扣设计，避免车辆行驶过程中因振动出现端子松脱、接触不良的问题，基座外侧的插接轮廓做了导向倒角，装配时可以快速对准尾灯端的对接插座，降低一线装配的对位难度。引出的四根线束分别采用差异化的绝缘层配色，对应尾灯的不同功能回路，常规配色逻辑下分别对应行车灯、制动灯、转向灯以及接地回路，装配与检修时无需额外对线序做通断测试，仅凭线色即可快速完成对应接驳，大幅提升装配与故障排查效率。线束靠近基座的位置设置了双色绝缘防护段，一方面对线束根部的弯折应力做分散释放，避免长期使用中线束在基座根部出现绝缘层开裂、线芯折断的问题，另一方面也能强化根部的密封性能，减少行车过程中泥水、潮气顺着线束间隙渗入基座内部造成的线路短路风险。每根线束的末端都做了压接式接线端子，端子表面做了镀锡处理，降低接触电阻的同时提升抗氧化能力，端子的插接端做了弹片结构，插入对应接线位后可以形成稳定的接触压力，保证大电流工况下的接触稳定性。从安装边界来看，基座的整体轮廓尺寸适配主流GM系列尾灯的预留安装位，不需要对尾灯壳体做额外的扩孔或修磨即可直接卡装固定，线束的引出长度预留了足够的装配余量，适配不同车型尾灯安装位的布线空间差异，线束整体的耐温范围覆盖车辆日常使用的环境温度区间，无论是夏季高温暴晒还是冬季低温环境，绝缘层都不会出现硬化脆裂或者软化变形的问题。在建模过程中，每一处配合间隙都参考车用接插件的行业通用公差标准设定，基座与对接插座的配合间隙控制在合理范围，既不会因为间隙过大出现插接松旷，也不会因为间隙过小导致装配阻力过大影响装配效率，线束的弯曲半径也做了符合实车布线需求的参数设定，还原实车装配时的线束自然弯折状态，可直接用于尾灯总成的装配干涉校验、维修配件的结构参考以及同类接插件的改型设计参考。
