沥青瓦屋面光伏组件固定安装支架结构

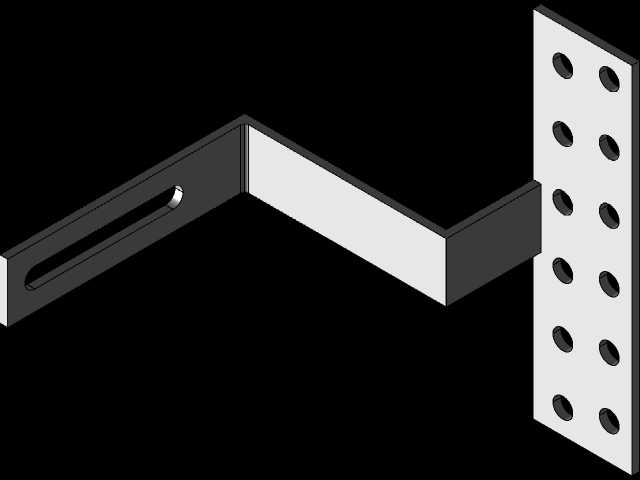

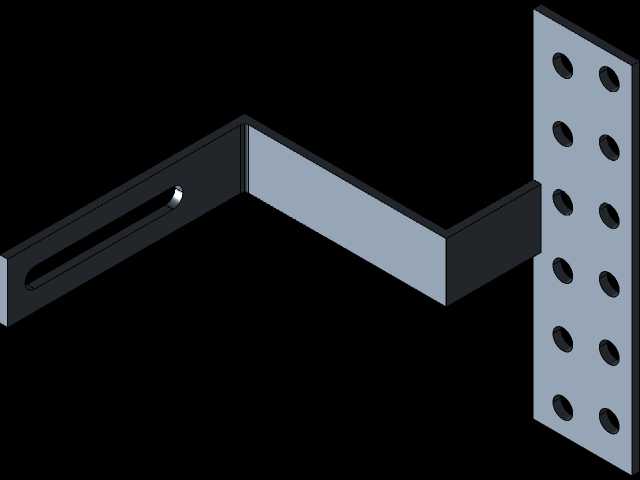

在分布式户用光伏的沥青瓦屋面施工场景中，这类弯折型支架是衔接屋面木基层与光伏导轨的核心受力构件，区别于彩钢瓦、混凝土屋面的固定方案，沥青瓦本身材质偏软、防水层级脆弱，常规的直连固定件很容易破坏瓦面的防水完整性，同时无法匹配木望板的受力特性，这类Z型弯折支架的结构设计正是针对该场景的痛点做了针对性优化。从结构受力逻辑来看，支架底部的多孔平板是直接贴合木望板的受力面，排布的多组安装孔位适配4组双螺纹螺旋锚栓的固定需求，单组锚栓可提供足够的抗拔力，抵消光伏组件在屋面承受的风揭、雪压荷载，避免长期荷载作用下支架出现位移、拉裂瓦面的问题。支架中部的垂直抬升段预留了足够的空气流通间隙，一方面可以让光伏组件背面形成自然通风通道，降低组件工作温度提升发电效率，另一方面在发生屋面火情时，这个间隙可以阻隔组件与屋面沥青瓦的直接接触，延缓火势蔓延的速度，符合屋面光伏系统的防火要求。上部的竖直连接段开有长条形调节孔，用来对接80x80规格的铝制光伏导轨，长孔的设计可以抵消屋面施工时的安装误差，允许导轨在水平、垂直方向做小范围的位置微调，降低现场施工的对位难度。设计时特意将支架的弯折角度做了适配沥青瓦铺设坡度的优化，底部平板完全贴合木望板平面后，上部的连接面刚好保持竖直状态，不需要额外加装角度调节垫块就能保证导轨的安装水平度。防水层面的设计也贴合沥青瓦的施工逻辑，支架固定时会在基座与木望板之间垫入硅胶涂层垫圈，锚栓紧固后在基座周边打注硅酮密封胶，配合上层沥青瓦的覆盖，将固定点的防水阀座完全隐藏在瓦面下方，雨水、融雪水会顺着瓦面坡度流向屋檐排水沟，不会顺着固定孔渗入屋面内部。整个支架采用一体弯折成型的工艺，没有额外的焊接拼接点，避免了焊缝位置的锈蚀风险，整体结构的抗疲劳性能可以匹配光伏系统25年以上的使用寿命要求，安装时不需要对原有沥青瓦做大面积裁切，只需要掀开对应位置的单片瓦完成固定后再复位即可，最大程度降低对原有屋面结构的破坏。
