车床用带槽铰接夹紧连接构件

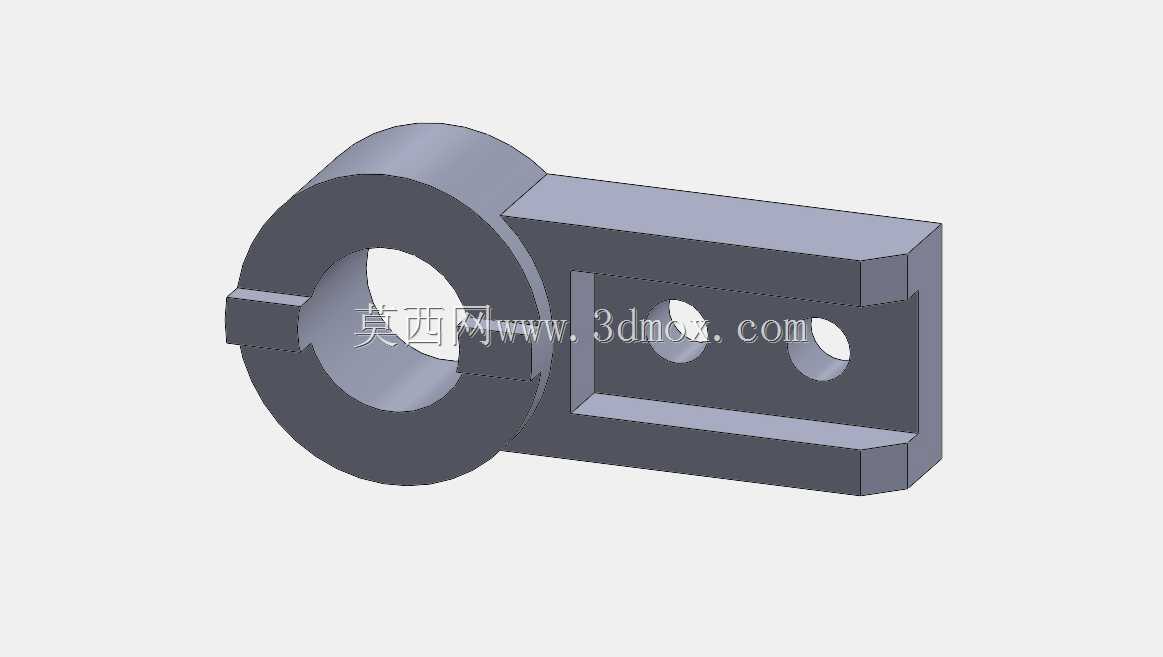

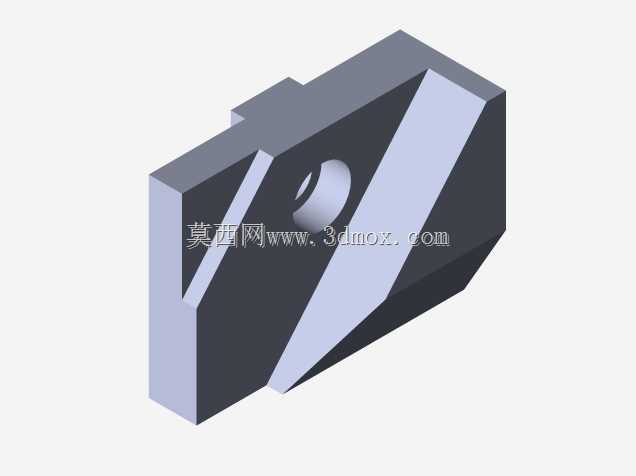

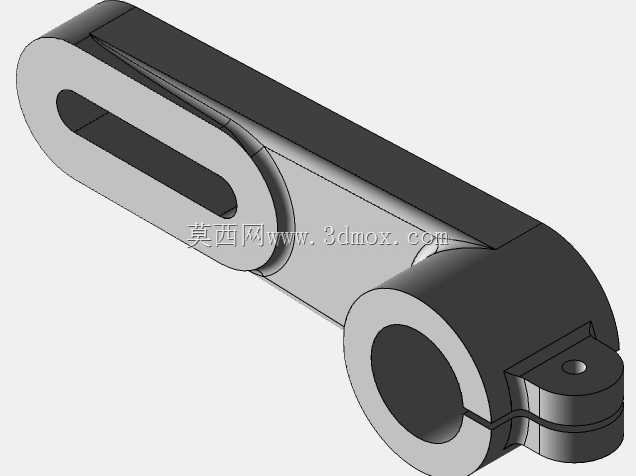

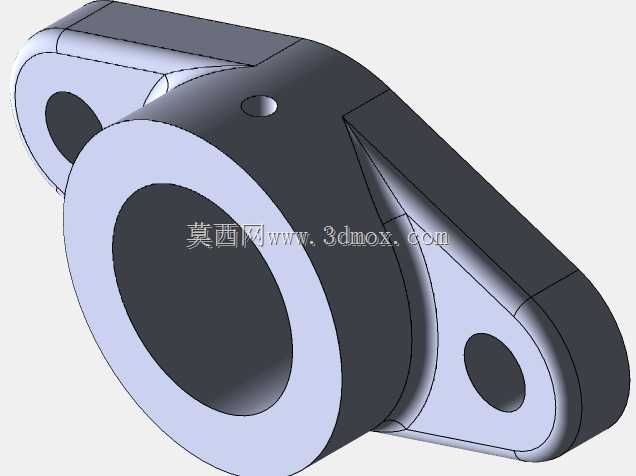

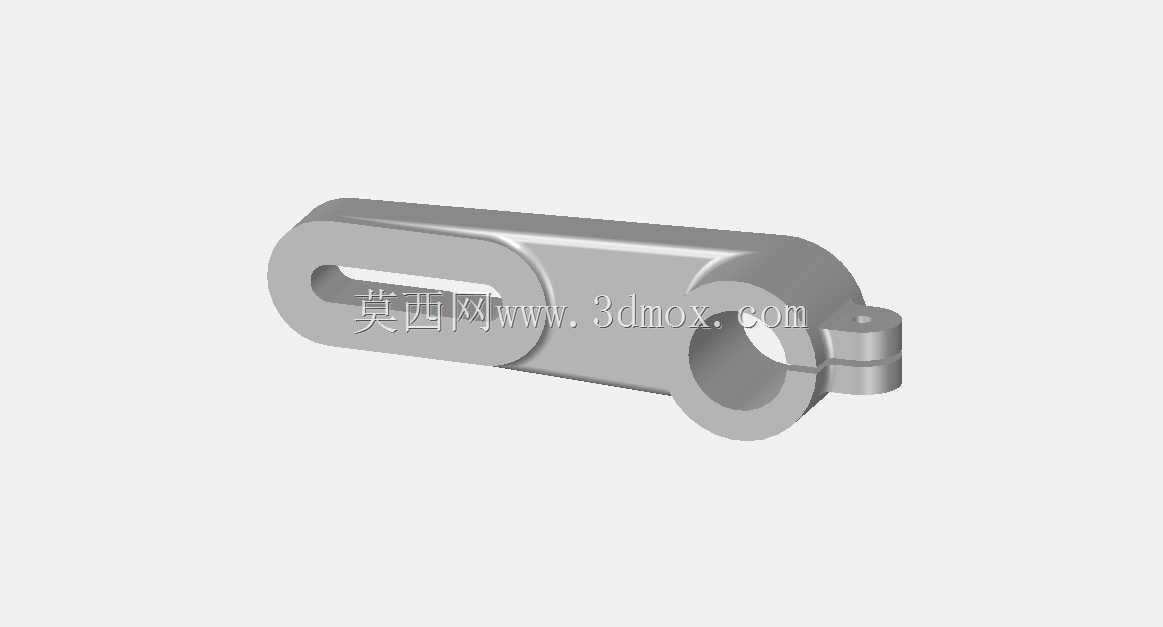

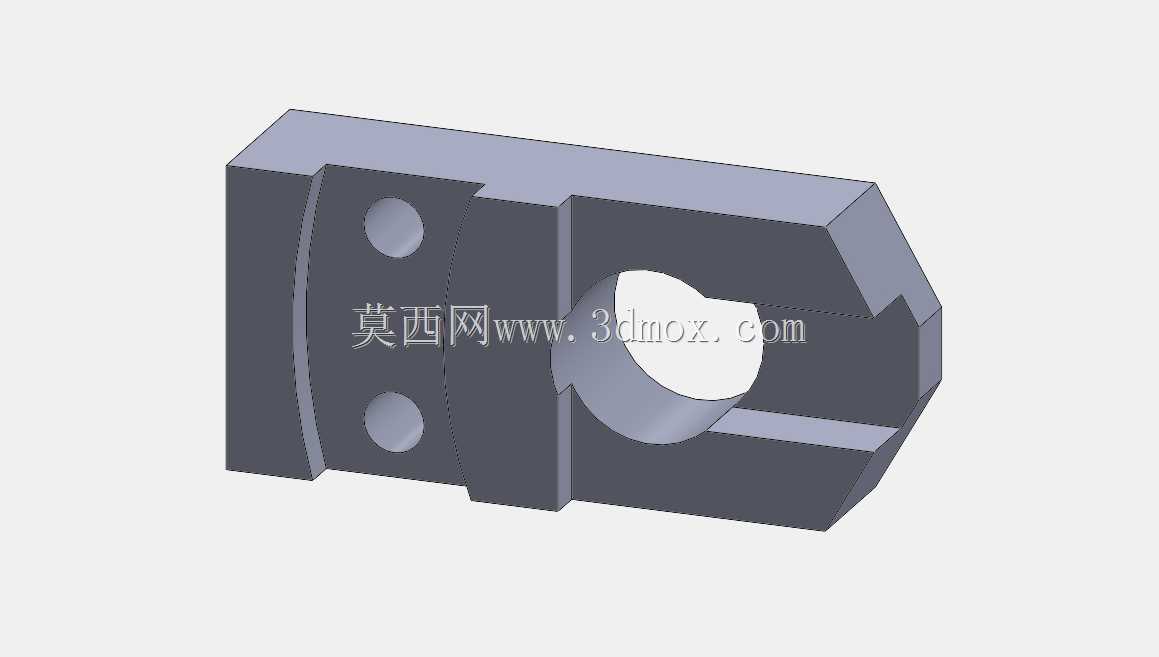

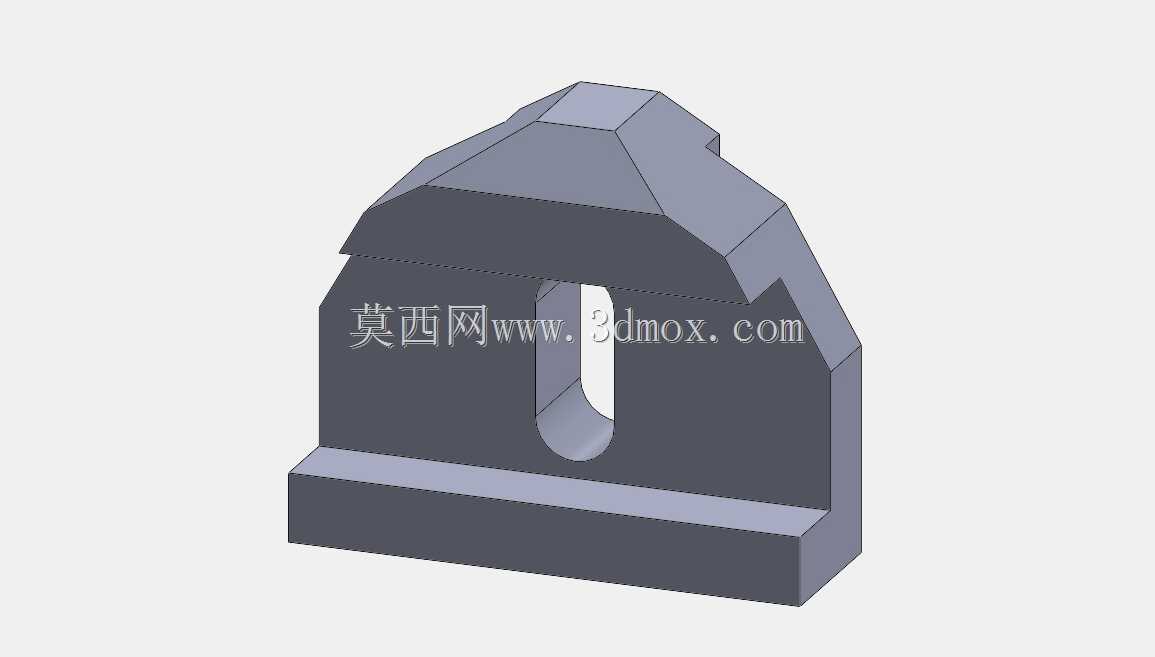

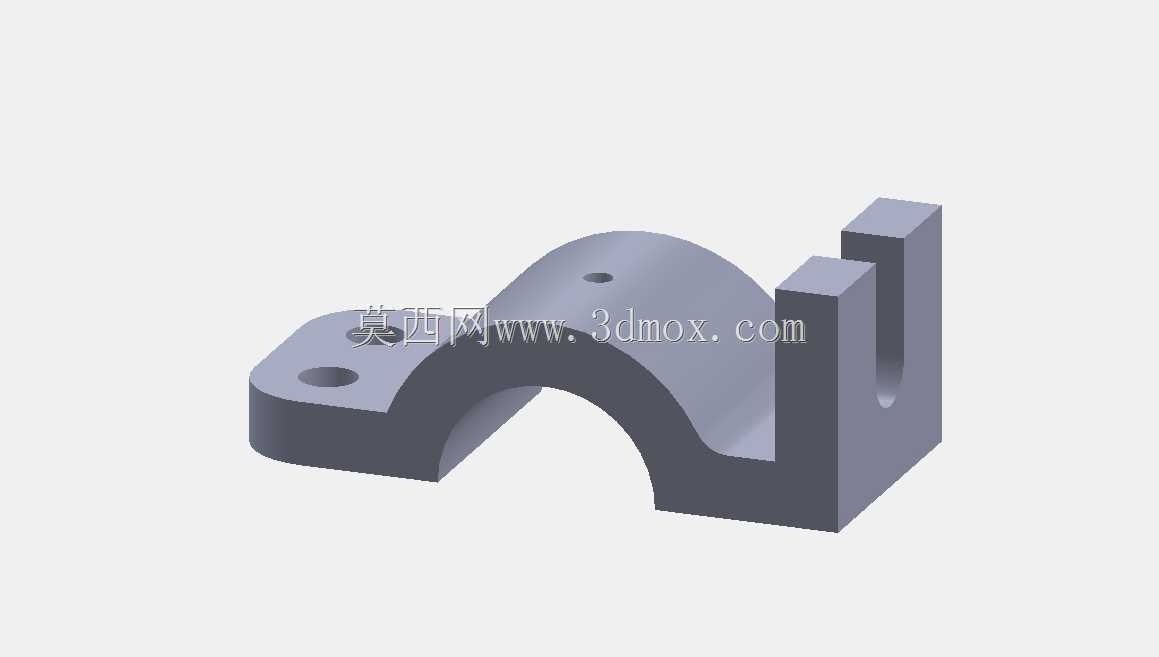

　　该构件属于车床进给与夹紧机构的配套连接零件，主要应用在普通卧式车床的溜板箱传动连杆组、刀架自动进给锁紧机构中，承担铰接传动、行程限位、夹紧锁止的复合功能，在车床完成外圆车削、端面切削、螺纹加工工序时，配合操作杆的扳动动作传递力矩，实现对应工位的进给锁止与松脱切换，避免加工过程中刀架出现窜动影响加工精度。从结构设计逻辑来看，零件整体采用长条形主体布局，一端设置开缝式铰接圆孔，孔侧预留锁紧螺栓安装凸台，通过螺栓拧紧时的开缝形变抱紧配套铰接轴，消除铰接间隙，保证传动过程无空行程；另一端设置长圆形通槽，槽体两侧做等厚加强处理，槽内可穿装连接销轴，销轴可沿槽长方向滑动，适配机构动作过程中的位移补偿需求，避免连杆传动过程中出现卡滞。

　　零件的外形尺寸适配CA6140、C620等常见普通车床的对应安装位，铰接孔的孔径与配套轴径采用H7/h6间隙配合公差，安装时可直接替换原有磨损构件，无需额外修改周边结构；长槽的有效行程覆盖对应机构的最大动作位移量，槽边与主体侧面的过渡圆角采用R3-R5设计，避免应力集中导致零件在频繁扳动受力下出现开裂。零件的主体壁厚根据受力分布做差异化设计，铰接孔周边壁厚较厚，承担主要的抱紧锁紧力，长槽段壁厚均匀，保证滑动过程中受力均衡，所有棱边均做0.5mm的倒角处理，去除加工毛刺，避免安装时划伤操作人员或配套零件。在实际使用场景中，该零件长期承受交变扳动力与铰接摩擦力，因此设计时选用45号钢作为毛坯材料，整体调质处理至HB220-250，

　　铰接孔内表面与长槽滑动面做高频淬火处理，硬度达到HRC40-45，提升耐磨性能，延长零件在频繁动作工况下的使用寿命。零件的安装边界清晰，铰接端的两个凸台侧面与对应安装支座的侧面间隙控制在0.2-0.5mm，保证铰接转动灵活无卡滞，长槽端的连接销轴装配后，销轴两端的挡圈槽完全露出，可顺利安装轴用挡圈实现轴向限位，不会出现轴向窜动脱落的问题。从建模逻辑来看，建模时优先绘制主体的拉伸轮廓，通过拉伸切除完成长槽与铰接孔的基础特征，再对开缝位置做薄壁切除，添加锁紧凸台的螺栓过孔，最后对所有过渡位置做圆角与倒角处理，建模过程中所有配合尺寸均严格遵循机械设计手册的公差配合要求，装配验证时可直接导入车床整体装配体，

　　完成配合约束后即可实现机构的动作仿真，验证行程与干涉情况，无需反复调整尺寸。该零件的结构设计兼顾了传动灵活性与锁紧可靠性，开缝式铰接结构相比普通光孔铰接，锁紧后的间隙几乎为零，能够有效提升车床进给机构的动作精度，长槽的行程补偿设计则降低了整套连杆机构的加工精度要求，减少生产装配时的修配工作量，在普通车床的大修、日常维护更换配件场景中具备较高的适配性，也可作为同类铰接夹紧机构的设计参考，根据实际受力需求调整尺寸参数后移植到其他机床的连杆传动机构中使用。
