紧凑型蜗杆传动齿轮减速箱体结构

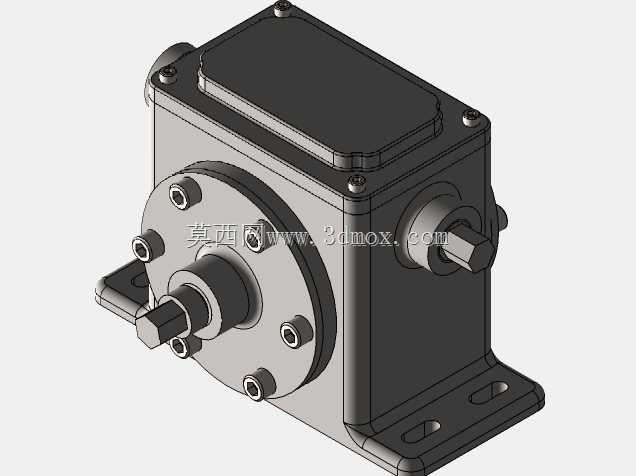

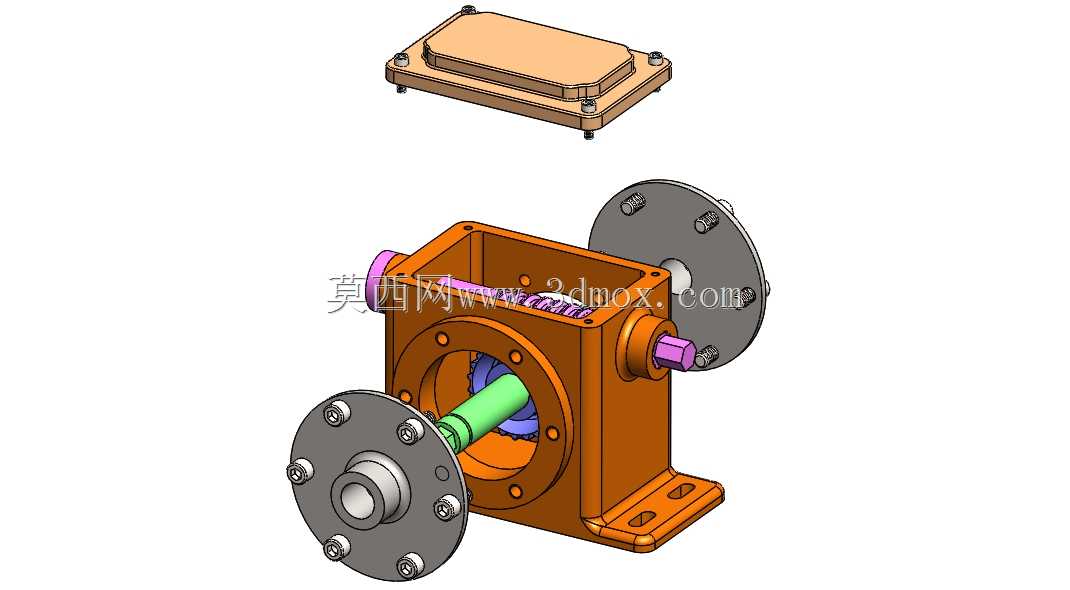

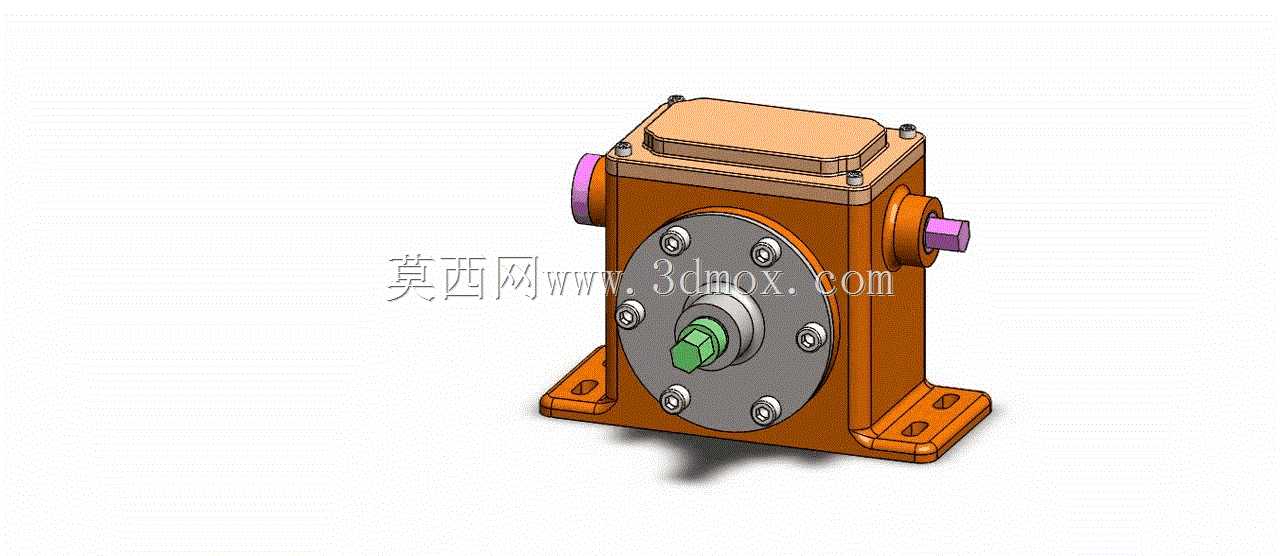

　　在轻工输送、小型自动化设备、食品包装辅机这类对安装空间有严格限制的传动场景里，蜗杆结构的减速齿轮箱一直是小空间大传动比需求的首选方案，这类传动单元不需要额外搭配多级齿轮组就能实现单级10-60的传动比，同时自带反向自锁特性，在需要防止负载倒转的倾斜输送、小型升降工位上能省掉额外的制动组件，进一步压缩整套传动系统的占用空间。这款蜗杆传动齿轮箱采用方形铸造型箱体结构，底部带一体化成型的安装支脚，支脚上预留两个长圆形安装孔，安装时可以根据机架的实际孔位偏差做小范围的位置调整，不需要额外加工过渡连接板，适配常见的40系列铝型材机架、薄钢板焊接机架的安装尺寸，输入轴与输出轴采用垂直交错布局，输入轴端突出箱体正面，轴端做了扁位结构，方便和联轴器、同步带轮做周向固定，避免传动过程中出现轴孔打滑的问题，两个输出轴端分别从箱体两侧伸出，轴径尺寸统一，可以根据实际安装需求选择单侧输出或者双侧同步输出，适配不同的设备动力分配需求。箱体的结合面采用止口定位结构，箱盖和箱体之间通过周向均匀布置的内六角螺栓锁紧，装配时不需要反复调整同轴度，止口结构本身就能保证箱盖和箱体的位置精度，同时能避免传动过程中结合面出现渗油问题，箱盖顶部做了轻微的凸起造型，既给内部的蜗轮上部预留了足够的运转间隙，避免蜗轮运转时和箱盖内壁发生剐蹭，也能增加箱体顶部的结构强度，减少螺栓锁紧时箱盖出现的形变。设计这类小功率蜗杆齿轮箱时，首先要确认的是轴系的支撑跨距，

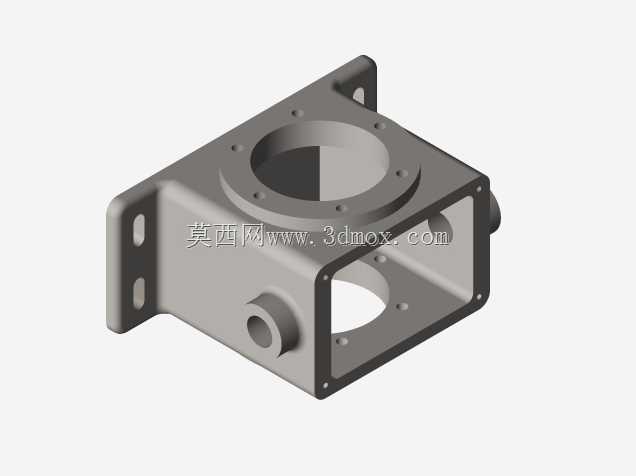

　　输入轴的蜗杆部分和两个支撑轴承的距离要控制在合理范围，避免蜗杆受径向力时出现挠曲变形，导致蜗轮蜗杆啮合间隙变大，传动噪音升高，这款箱体的轴承安装位直接在箱体壁上镗出，没有额外的轴承衬套，既减少了装配零件数量，也能保证轴承孔的同轴度，减少装配累积误差。箱体的壁厚根据常用的压铸或者砂型铸造工艺做了均匀化处理，所有转角位置都做了铸造圆角，避免铸造时出现应力集中导致的箱体开裂，外壁没有多余的加强筋结构，依靠方形箱体本身的结构刚度就能满足小功率传动的强度需求，整体外形方正，没有突出的不规则结构，在设备内部安装时可以和其他零部件紧密贴合，进一步节省设备内部的安装空间。实际选型应用时，这类齿轮箱通常搭配小功率异步电机或者步进电机使用，

　　输入转速控制在1500转以内时，传动效率可以维持在合理区间，箱体内部的储油腔容量刚好能覆盖蜗轮蜗杆的啮合位置，采用油浴润滑方式，不需要额外加装油泵或者润滑管路，日常维护只需要定期更换润滑油即可，维护成本远低于多级圆柱齿轮减速箱。轴端的密封采用标准的骨架油封结构，油封安装位在箱体的轴孔外侧，更换油封时不需要拆开整个箱体，只需要拆掉外侧的端盖就能完成更换，大幅降低后期运维的拆装工作量。箱体表面做了喷漆防锈处理，安装支脚的安装面在铸造后做了铣平加工，保证安装时箱体和机架面完全贴合，避免安装后箱体出现倾斜，导致轴系承受额外的径向力，缩短轴承和齿轮的使用寿命。在小型自动化生产线的工位分度、小型输送带的动力驱动、家用小型加工设备的传动系统里，

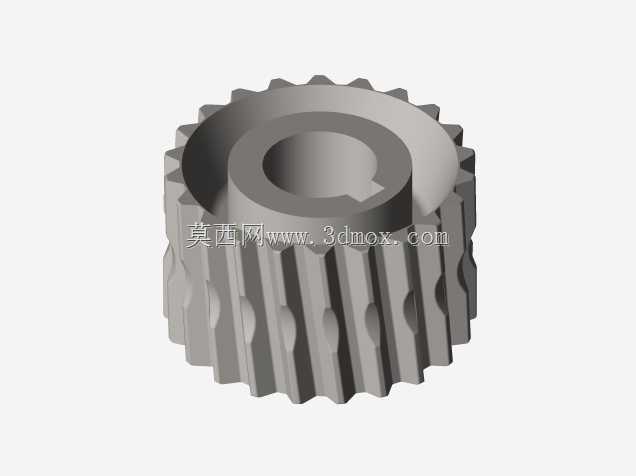

　　这类结构紧凑的蜗杆齿轮箱不需要复杂的安装支架，直接通过底部支脚固定就能完成装配，垂直交错的轴系布局可以把电机的安装方向从轴向改成垂直方向，在长度空间受限的设备里能大幅缩短动力单元的整体长度，避免电机突出设备外壳影响整体布局。设计建模过程中，这类箱体的建模需要重点关注轴承孔的位置精度、轴系的中心距公差，蜗轮和蜗杆的中心距偏差会直接影响啮合接触面积，偏差过大会导致齿轮磨损加快、传动噪音增大，所以在建模时需要把中心距公差控制在合理范围，同时给轴承安装位预留合适的配合公差，保证轴承装配后不会出现过松跑圈或者过紧抱死的问题。箱盖的螺栓孔位置要和箱体的螺纹孔位置完全对应，建模时可以通过阵列特征保证孔位的位置度，避免装配时出现螺栓无法穿入的问题，底部安装支脚的长圆孔长度要满足常见的安装偏差调整需求，通常预留3-5mm的调整量即可，过长会导致支脚的结构强度下降，过短则无法起到调整位置的作用。
