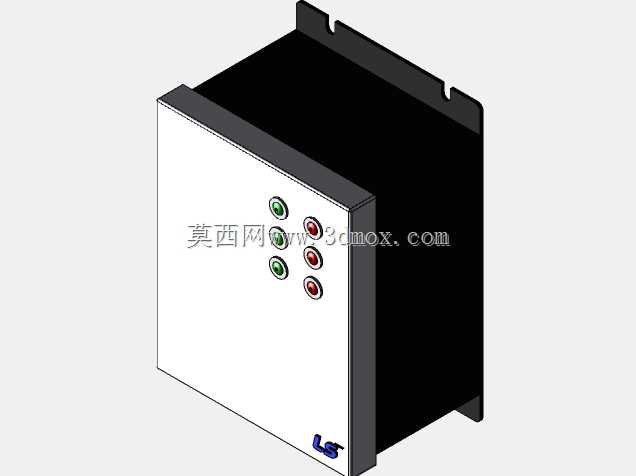

LS系列SPY/SPT型电涌放电器结构设计

在低压配电系统、工业控制柜以及楼宇配电回路的设计过程中，电涌防护器件是不可缺少的核心保护元件，这类器件主要承担线路瞬态过电压泄放、浪涌电流分流的作用，避免雷击、电网投切产生的瞬时高压击穿后端敏感电气设备。本次涉及的LS系列电涌放电器，覆盖SPY-220S、SPT-380S、440S 40kA几个常用规格，在三维建模过程中完全参照实物安装尺寸还原，可直接用于机柜布局的干涉校验、安装板开孔定位以及整柜布线的空间预留。

从实际应用场景来看，这类电涌放电器通常安装在配电柜进线侧、重要设备前端的配电支路中，与断路器、接触器等元件并排安装在35mm标准导轨上，因此建模时重点还原了器件背部的导轨卡扣结构，确保在三维装配环境中可以直接模拟导轨安装的实际状态，不需要设计人员额外调整安装位。器件正面设置了三组状态指示窗口，分别对应不同相线的防护状态，建模时还原了指示窗的凹凸结构与标识位置，方便做整柜外观渲染、操作面板布局时匹配实际视觉效果。

设计思路上，模型优先保证安装边界的准确性：器件整体为长方体金属外壳结构，外壳两侧预留了安装固定的卡扣凸耳尺寸，前端面的接线端子位置、端子间距完全参照实物参数设置，设计人员在做三维布线时，可以直接根据模型上的端子位置确定线缆弯曲半径、走线空间，避免实际装配时出现线缆与相邻元件干涉、接线操作空间不足的问题。外壳表面的品牌标识、状态标识的位置也做了精准还原，可用于生成产品装配示意图、运维指导文档的配图。

在结构细节处理上，模型区分了金属外壳的哑光黑喷塑部分与前端面板的银灰色金属质感，还原了实物的材质差异，做渲染输出时不需要额外调整材质参数即可得到贴近实物的效果。器件的整体宽度、高度、深度尺寸严格匹配实物安装尺寸，在做机柜布局设计时，可直接将模型调入装配体，核算柜内元件排布的空间利用率，确认相邻元件之间的安全电气间隙，提前排查安装时可能出现的空间冲突问题，减少实际生产装配时的改图工作量。对于需要做3D-2D工程图转换的设计场景，模型的投影轮廓完全准确，可直接生成安装板开孔图、元件布置图，不需要二次修正尺寸。
