现场布线作业即插即用多盘位电缆支架

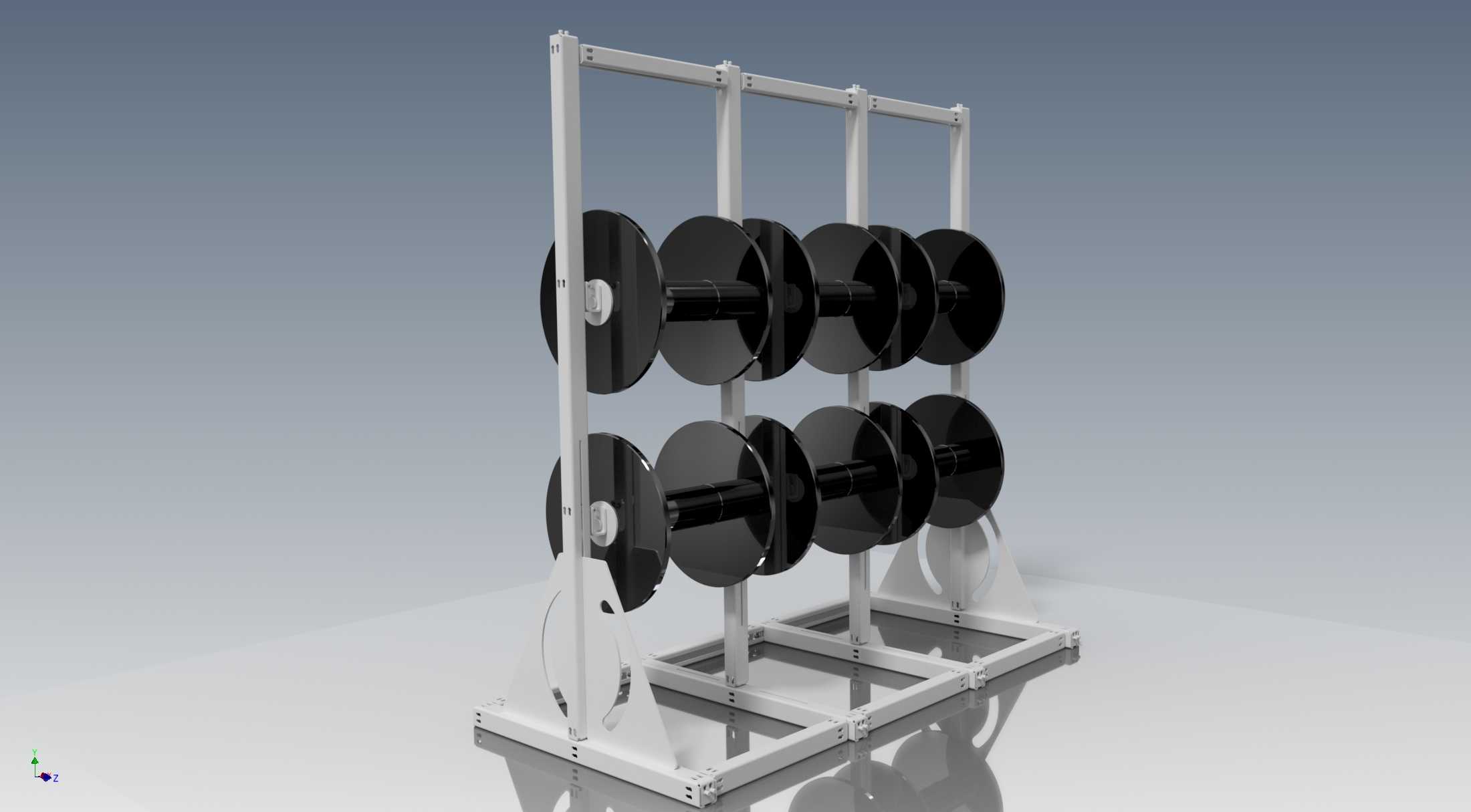

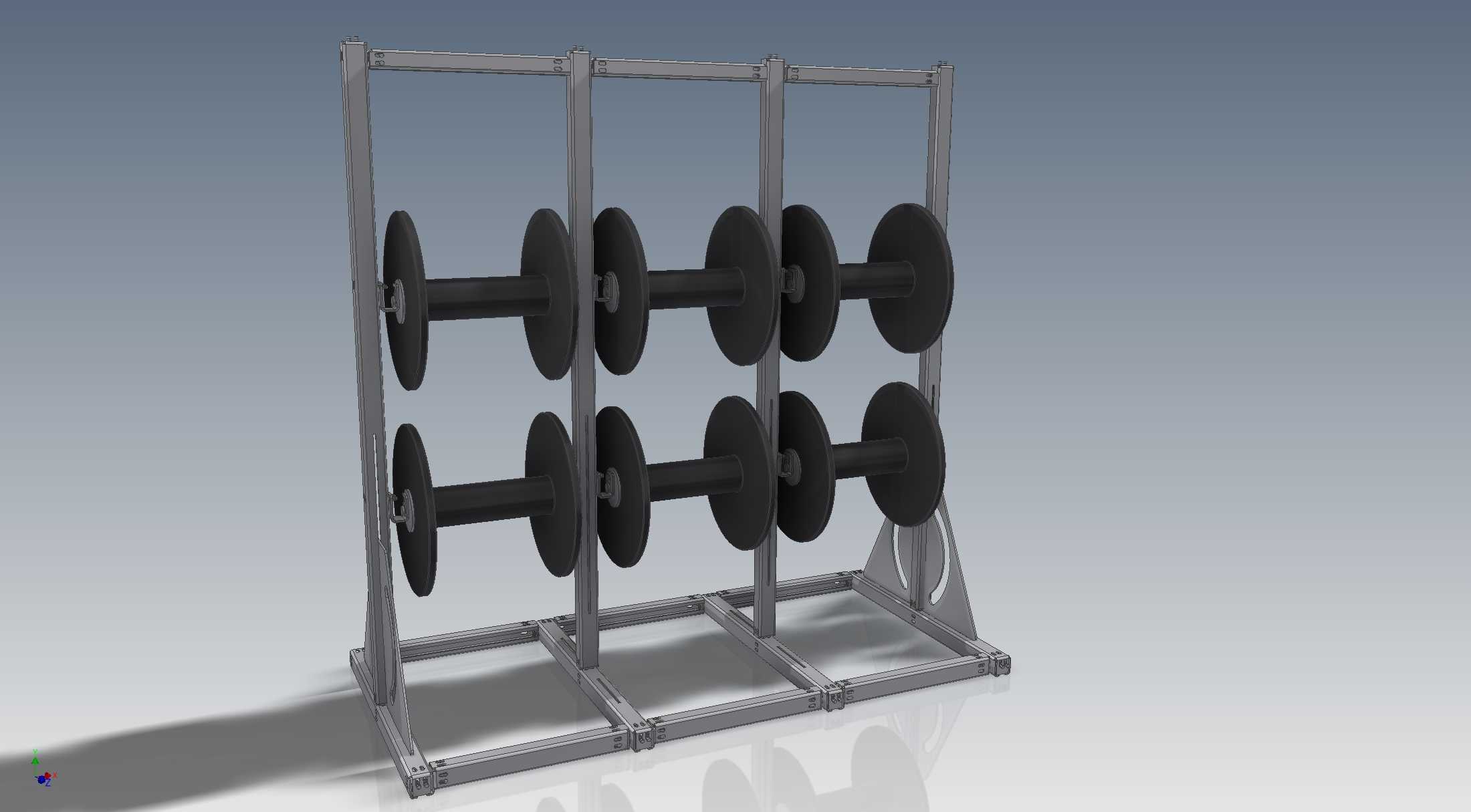

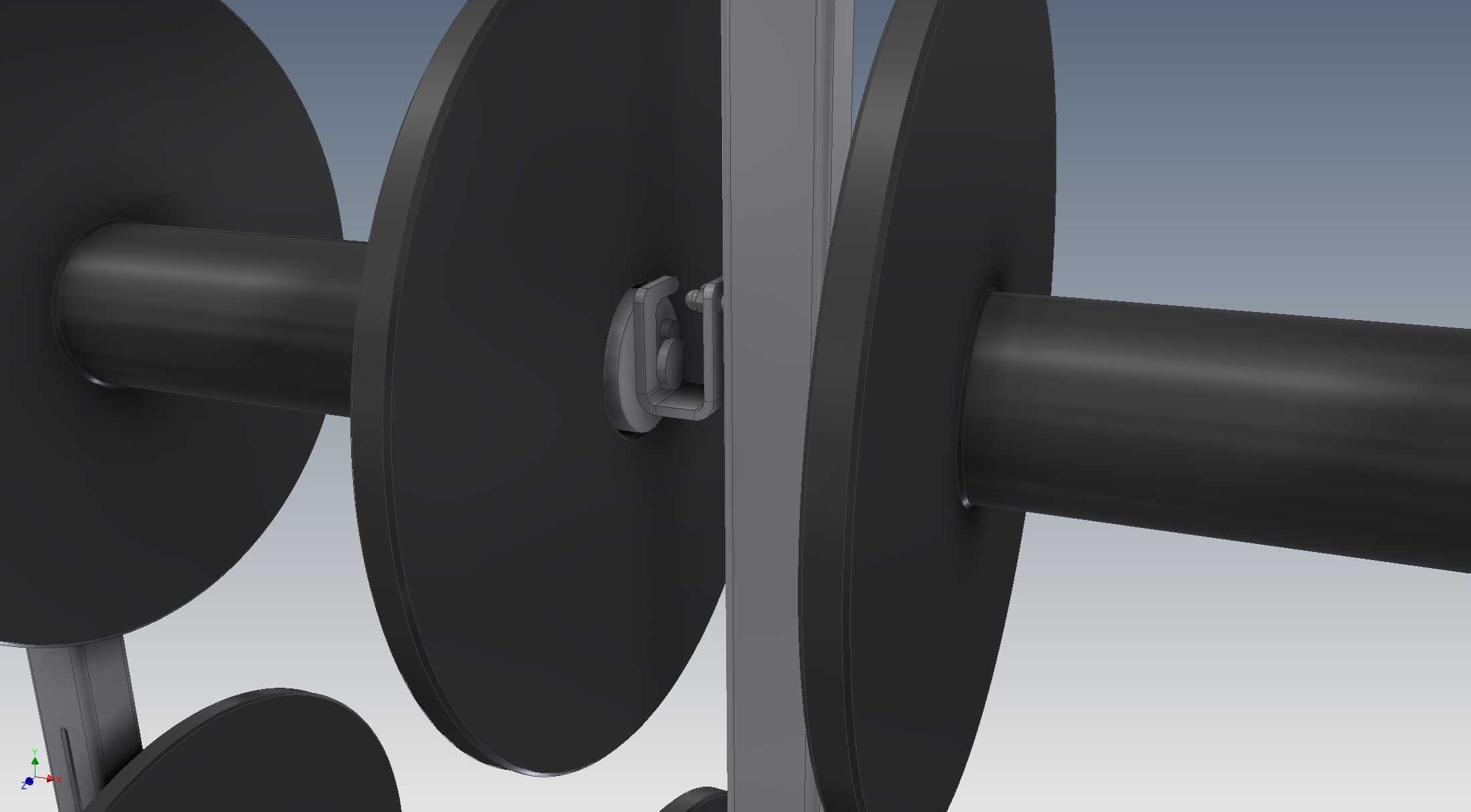

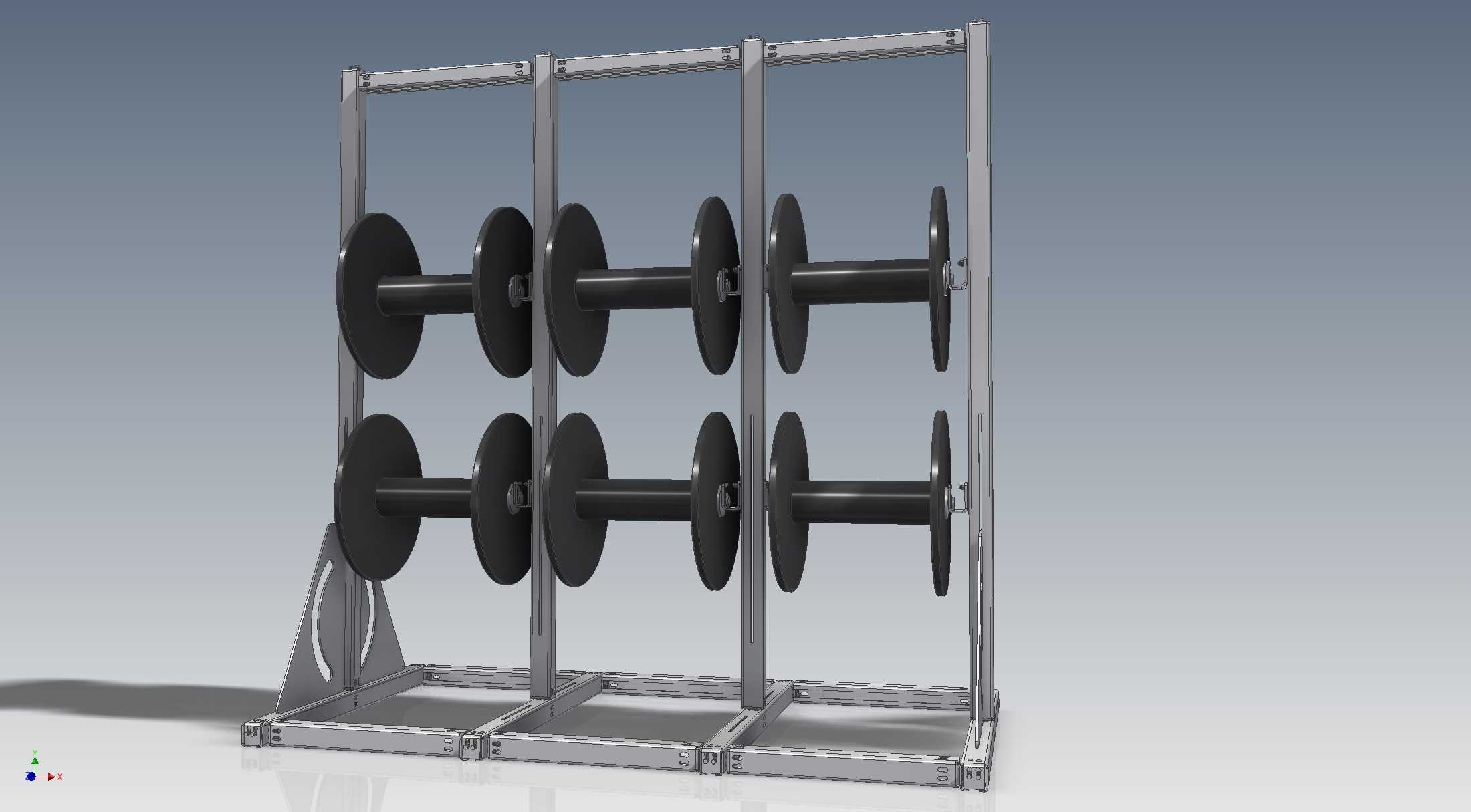

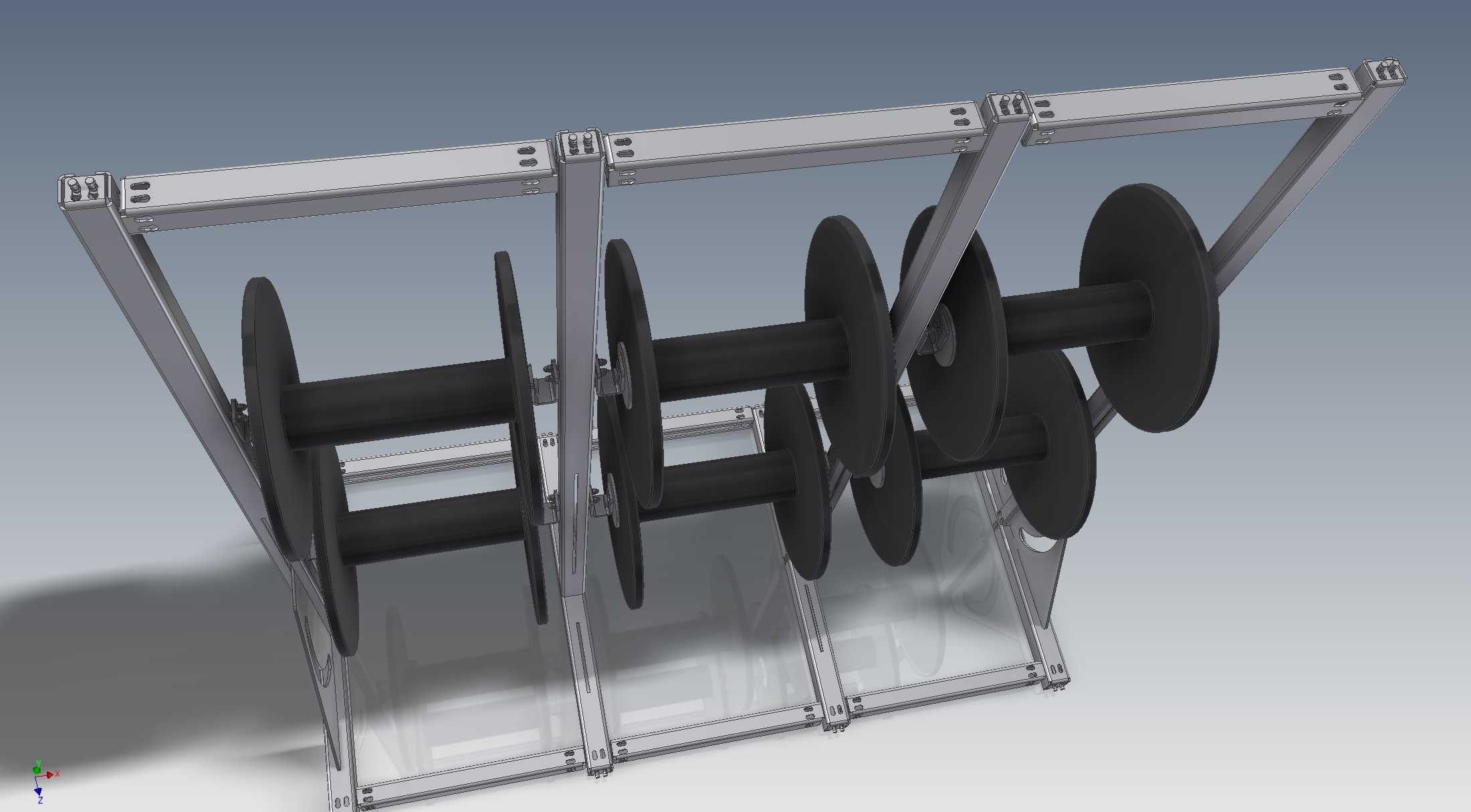

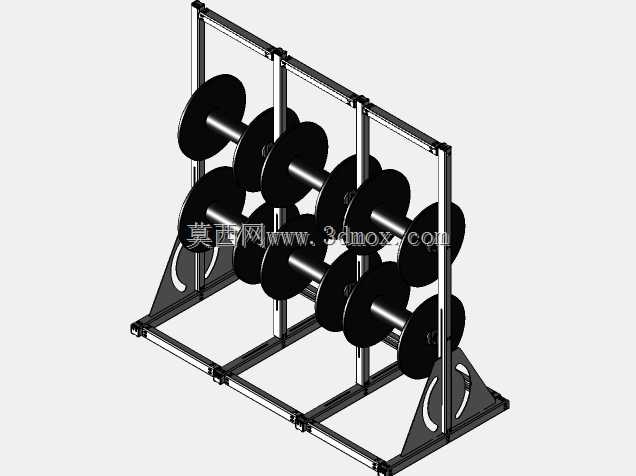

在电力施工、弱电集成、设备装配等现场作业场景中，多规格线缆的有序排布与顺畅放线一直是影响作业效率的关键环节，传统临时放线架多为单盘位结构，多规格线缆同时布设时需要多组架体分散摆放，不仅占用作业通道空间，还容易出现线缆缠绕、拖拽卡滞的问题，这款多盘位即插即用电缆支架正是针对这类现场痛点完成的结构设计。架体主体采用工业铝型材搭配三角支撑底座搭建，底座两端设置带加强筋的三角形支撑脚，支撑脚底部预留安装孔位，可通过膨胀螺栓与作业地面固定，也可搭配配重块实现无打孔快速布设，整体底座宽度控制在800mm，长度适配1200mm作业空间，不会过度挤占现场施工通道。架体竖向设置三根等距排布的支撑立柱，立柱上通过快拆卡扣固定两层横向承托轴，每层可同时放置六盘不同规格的电缆盘，承托轴采用光滑镀铬圆钢加工，表面粗糙度控制在Ra1.6以下，电缆盘转动放线时摩擦阻力小，不会出现卡滞拉扯导致的线缆外皮磨损问题。设计过程中充分考虑现场作业的快速部署需求，所有型材连接均采用标准角码与T型螺栓紧固，不需要现场焊接作业，两名作业人员可在15分钟内完成整架组装，拆卸后所有杆件可分类打包，转场运输时可放入普通工程车货箱，不需要专用运输设备。承托轴的安装高度经过反复校核，下层轴距离地面高度为350mm，适配大直径重型电缆盘的取放，上层轴距离地面高度为1100mm，作业人员站立状态下即可完成线缆抽拉操作，不需要弯腰或登高，长时间布线作业时可降低劳动强度。架体两侧的三角支撑脚做了斜切避让设计，靠近作业面一侧不会突出尖锐棱角，避免作业人员来回走动时磕碰受伤，同时支撑脚与立柱的连接位置设置了斜向加强筋，整架满载状态下可承受总重120kg的电缆盘负载，不会出现架体倾斜、立柱变形的问题。实际作业时，不同规格的电力电缆、控制线缆、信号线缆可分类放置在不同盘位，每盘线缆的抽拉互不干扰，线缆从盘位引出后可顺着架体侧边的理线卡扣排布，直接接入待接线的设备端，全程不需要人工托举线缆盘，也不会出现多股线缆交叉缠绕的情况，相比传统单盘放线架，多线缆同步布设时的作业效率可提升40%以上。针对现场临时作业的移动需求，底座支撑脚还预留了脚轮安装位，需要短距离移位时可快速安装四个万向脚轮，不需要拆解架体即可推动转移，作业完成后拆下脚轮即可恢复固定支撑状态，适配不同作业场景的使用需求。
