机械密封套筒轴类连接结构

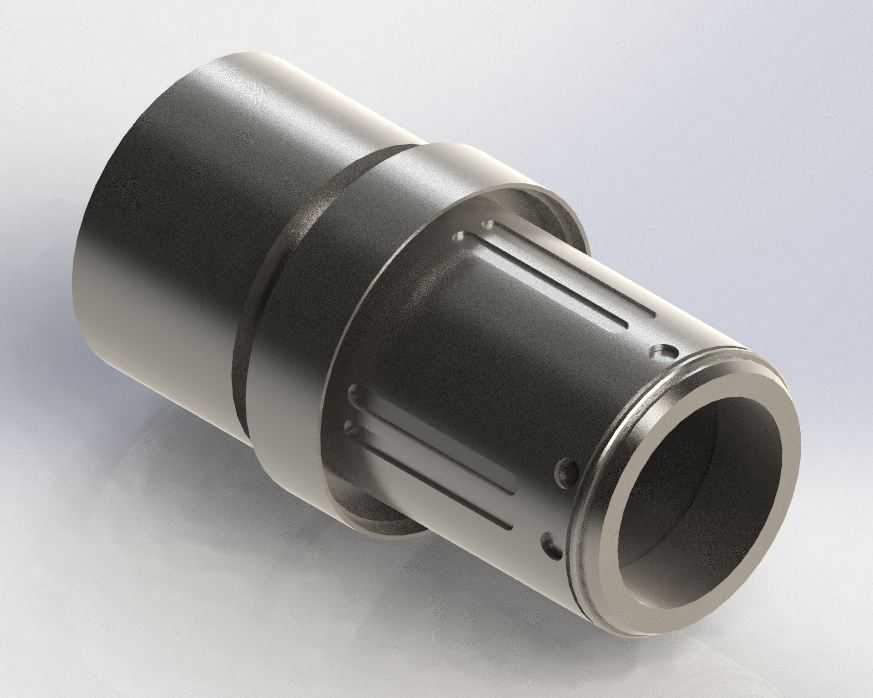

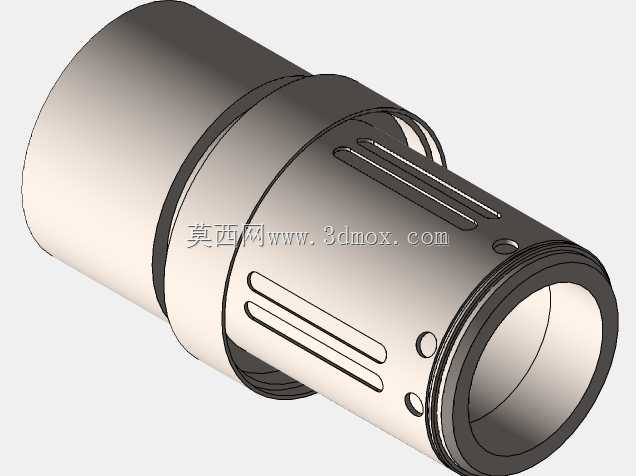

在泵类、反应釜、压缩机这类存在旋转轴贯穿壳体的设备中，轴与壳体之间的动密封一直是决定设备无故障运行周期的核心环节，机械密封套筒作为整套密封系统的核心承载与定位构件，直接决定了密封副的安装同轴度、运行稳定性与密封寿命。这类套筒的设计首先要匹配安装边界，其外圆柱面需要与设备壳体的密封腔内壁形成精准的间隙配合，内孔则要与旋转传动轴保持过渡配合，既不能过盈量太大导致装配时拉伤轴面，也不能间隙过大造成运行时套筒跟转、偏心，进而导致密封面偏磨泄漏。套筒外壁的环形凸台是核心定位结构，凸台的轴向厚度需要匹配密封腔的止口深度，端面的平面度需要控制在0.02mm以内，保证安装时静环组件能够完全贴合定位，不会出现轴向窜动。筒身开设的轴向槽道并非减重设计，而是为了适配机械密封的传动销结构，让动环能够随轴同步旋转，同时预留少量的轴向浮动空间，补偿轴运行时的热伸长与微小窜动；筒壁上分布的径向小孔，是密封冲洗液的通道，运行时冲洗液通过这些孔进入密封面之间，带走摩擦产生的热量，同时阻挡介质中的固体颗粒进入密封摩擦副，避免密封面被磨粒划伤。从设计逻辑来看，这类套筒的壁厚需要经过刚度校核，在满足安装空间要求的前提下，保证在轴的径向跳动量达到0.1mm时，套筒自身不会产生形变，避免带动密封副出现偏斜；两端的倒角设计需要严格控制角度与尺寸，内孔倒角方便装配时顺利导入轴端，不会刮伤轴的表面镀层，外圆倒角则方便静环组件的套入，避免割伤密封橡胶圈。在实际应用场景中，这类套筒多用于化工流程泵、搅拌反应釜的轴端密封位置，替代传统的填料密封结构，能够将设备的泄漏量控制在每小时5毫升以内，同时减少轴的直接磨损，检修时只需更换套筒与密封组件，无需更换整根传动轴，大幅降低设备的维护成本。建模过程中需要重点保证各配合面的同轴度公差，凸台端面与内孔轴线的垂直度公差也要严格控制，否则实际装配后会出现密封面压合不均的问题，直接导致密封失效。
