L298N双路H桥直流电机驱动板结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261669
  • L298N双路H桥直流电机驱动板结构设计

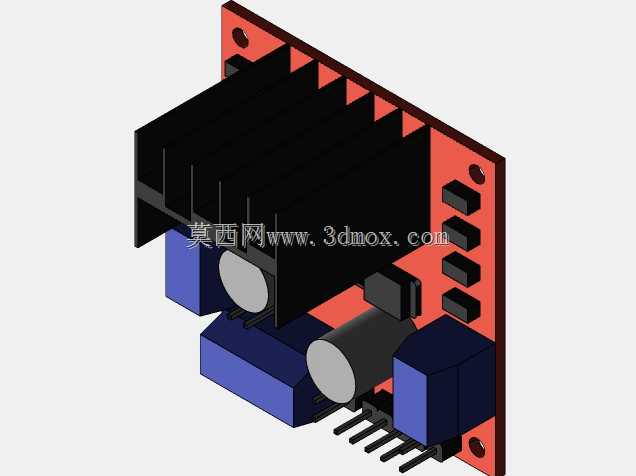

这款L298N H桥驱动模块是小型自动化执行端控制场景里的常用功率驱动部件,在桌面级小型机械臂、智能循迹小车、微型传送带调速装置、学生竞赛类机电一体化作品中应用十分广泛,核心作用是承接主控板的弱逻辑信号,输出足够功率驱动直流负载完成正反转、调速、制动动作,解决普通IO口无法直接驱动电机类感性负载的痛点。从结构设计来看,模块采用红色玻纤PCB作为承载基底,板载核心功率散热件为黑色挤压铝型材散热片,通过卡扣与导热胶固定在L298N功率芯片上方,散热片鳍片沿板长方向排布,预留足够的空气对流间隙,保证持续带载时的热量散出,避免芯片过热触发过温保护。板上集成的两颗大容量电解电容采用卧式贴装布局,电容本体与PCB板面平行,有效降低模块整体安装高度,同时靠近功率回路输入端布置,可吸收电机启停、换向时产生的反向电动势尖峰,减少对前端控制电路的电源干扰。功率输出端采用直插排针引出,排针间距为标准2.54mm,既可以直接插装在面包板上做原型验证,也可以通过接线端子转接连接大线径动力线,适配不同场景的接线需求。PCB板四个角预留了直径3.2mm的安装固定孔,孔位间距符合通用小型电子模块的安装规范,可直接通过M3铜柱固定在设备的安装钣金或塑料支架上,安装边界清晰,不会与周边其他电路模块产生结构干涉。板载的8颗续流二极管采用贴装布局,紧贴功率输出回路布置,为电机绕组的反向感应电流提供泄放通路,保护内部功率管不被击穿。逻辑控制端的排针统一布置在模块单侧,和动力输出端分区排布,避免强电走线和弱电信号走线交叉产生干扰,布线时特意拉大了高压动力回路和低压信号回路的间距,降低电磁干扰对控制信号的影响。模块上的电源指示灯布置在板边显眼位置,通电后可直观判断供电状态,方便现场调试时快速排查供电故障。整个模块的外形尺寸适配多数小型机电设备的内部安装空间,不需要额外做结构改造就能直接集成进现有控制回路中,散热片的高度经过优化,在满足散热需求的前提下尽可能压缩垂直方向占用空间,适配安装空间局促的小型设备内部布局。
