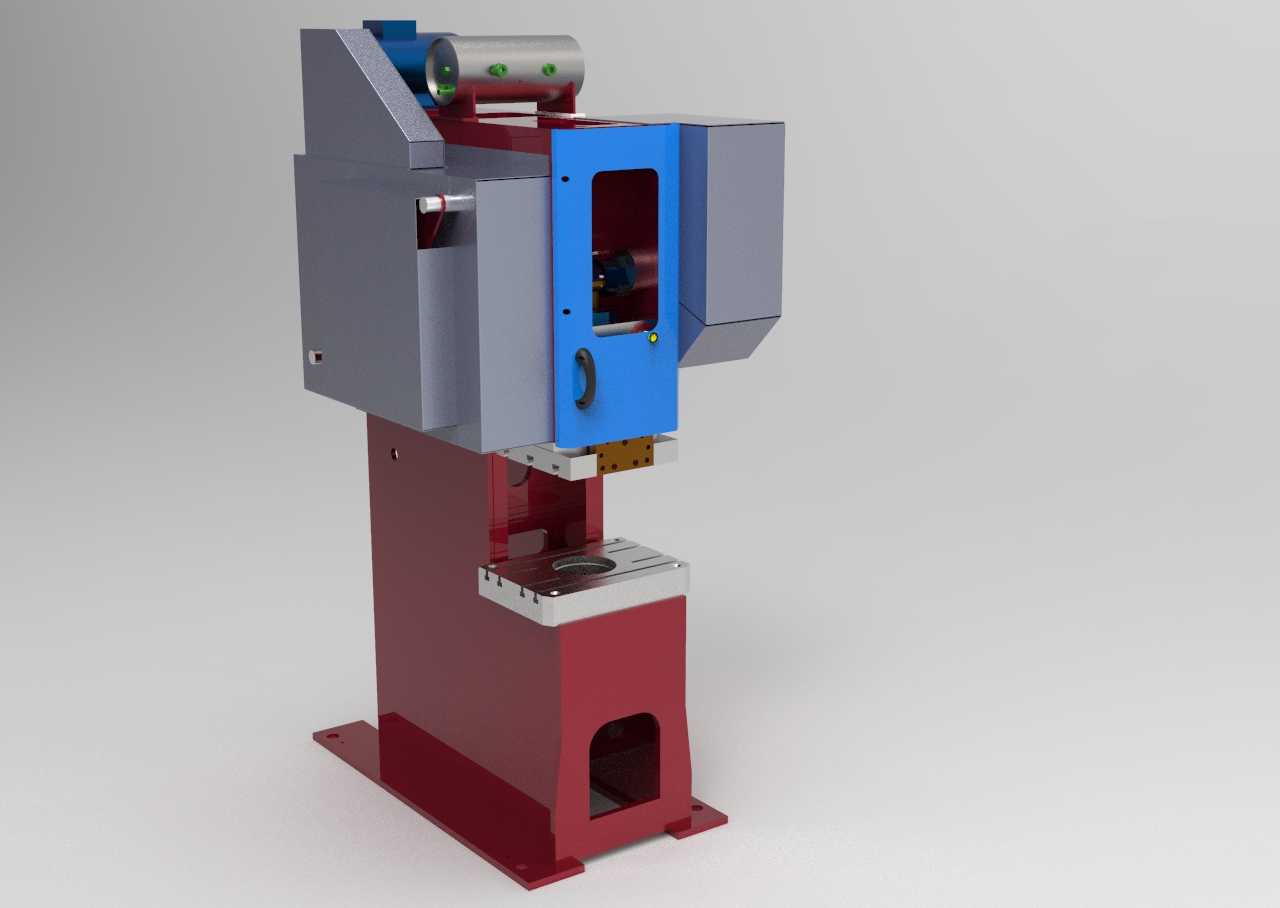

五十吨开式立式机械压力机整机结构

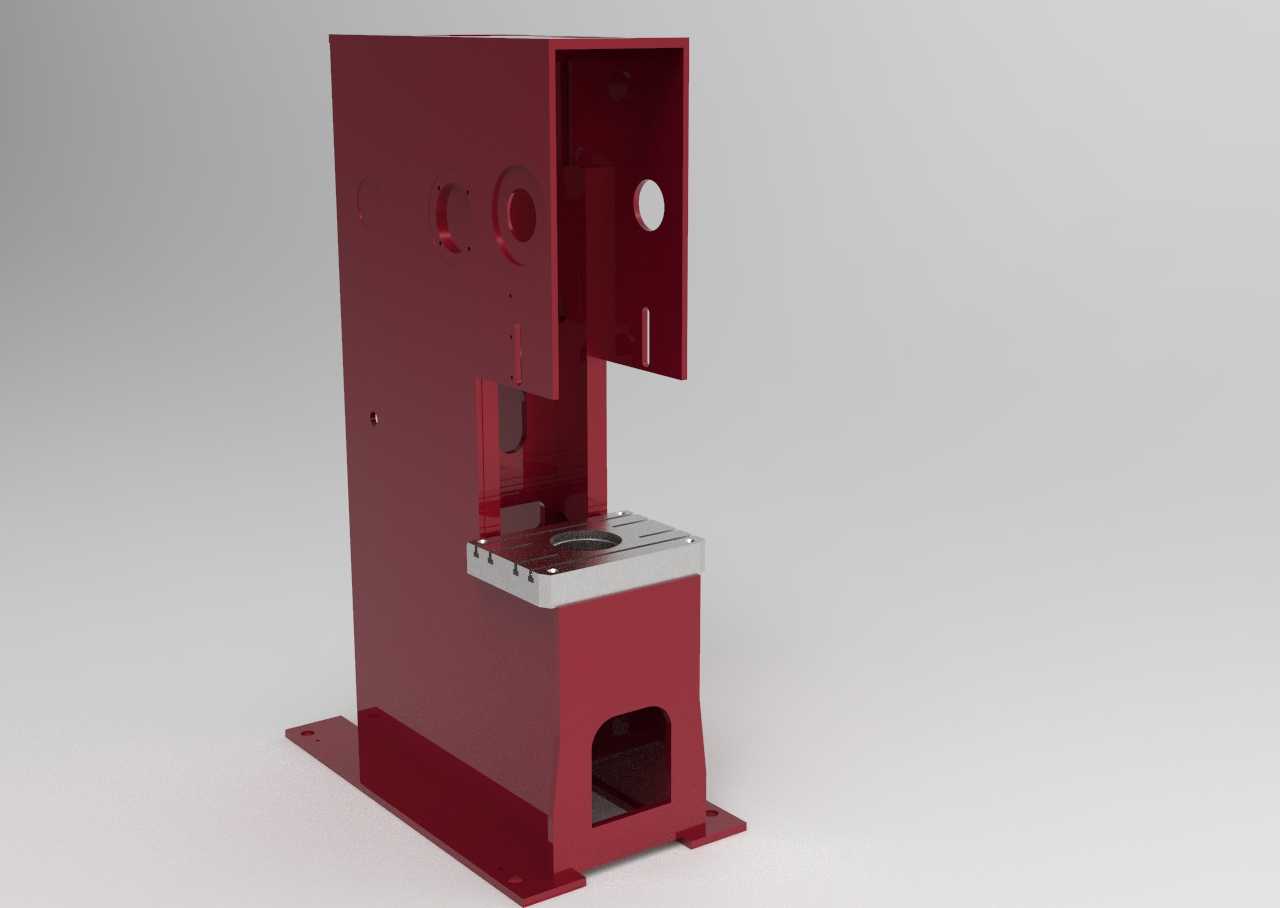

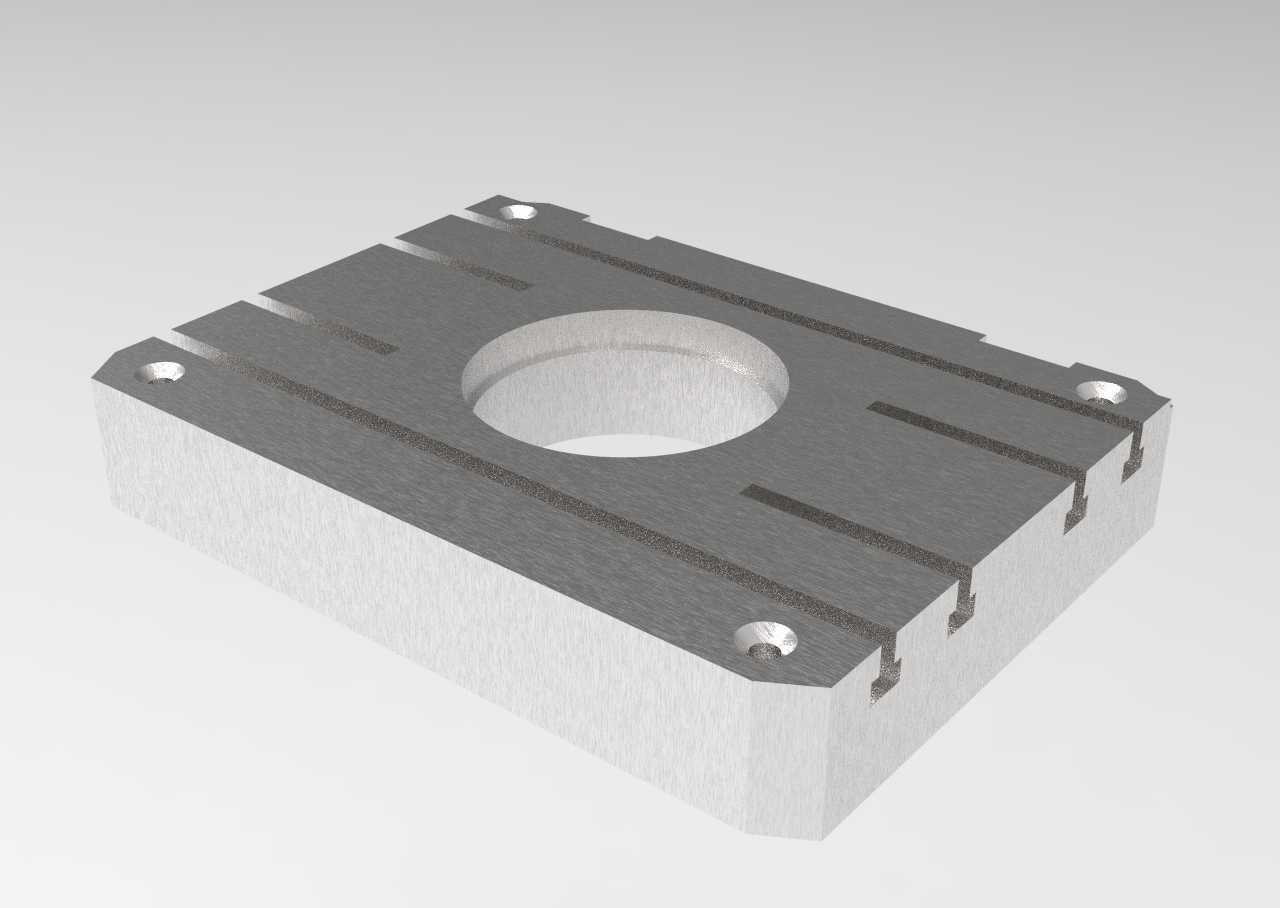

这套五十吨规格的立式开式机械压力机结构，主要面向中小型五金冲压、浅拉伸、压装成型类加工场景，常见于五金制品厂、汽配零部件加工车间、小型钣金加工点位的工位配置，可完成板材冲裁、零件压装、浅拉伸成型、铆接压合等多类工序作业。机身采用C型开式布局设计，这种结构的核心优势是三个操作方向开放，操作人员上下料、更换模具的操作空间充足，适配小型连续模、单工序模的快速换模需求，相比闭式压机的占地空间更小，对车间层高、地基承重的要求更低，适合中小型加工车间的设备排布。从结构设计逻辑来看，机身主体采用厚钢板焊接后去应力处理的方案，喉口部位做了加厚加强筋布局，可承受五十吨公称力下的机身形变，避免长期冲压作业导致的机身开口变形、模具间隙偏移问题；工作台面预留了标准T型槽安装位，可适配不同规格的模具底板安装，台面孔位与落料口对齐，冲压产生的废料可直接通过落料口滑落至设备下方的废料收集区域，减少工位清理的工作量。设备的安装边界设计充分考虑了车间落地需求，底部采用延伸式安装脚板，脚板上预留了地脚螺栓安装孔，无需做特殊的深埋地基，普通硬化水泥地面即可完成固定安装；机身侧面预留了传动部件、润滑管路的安装检修口，日常维护时无需拆解机身主体即可完成易损件更换、润滑点补脂作业。滑块导向部位采用加长导轨设计，导向间隙可通过侧边调节螺钉调整，保证冲压过程中滑块的运动精度，减少冲压过程中的偏载带来的模具损耗；驱动模块的安装腔位于机身上部封闭腔体内，可避免冲压过程中的粉尘、废料溅入传动机构，延长传动部件的使用寿命。在实际选型适配中，该规格压力机可覆盖0.5-6mm厚度普通碳钢板的冲裁作业，也可完成小型零件的压装、校直工序，机身侧面预留的传感器安装位可后续加装安全光栅、行程检测开关等配件，适配自动化上下料机械手的对接需求，可升级为单机自动化冲压工位，减少人工操作的安全风险。
