手动肘节式压力机结构设计

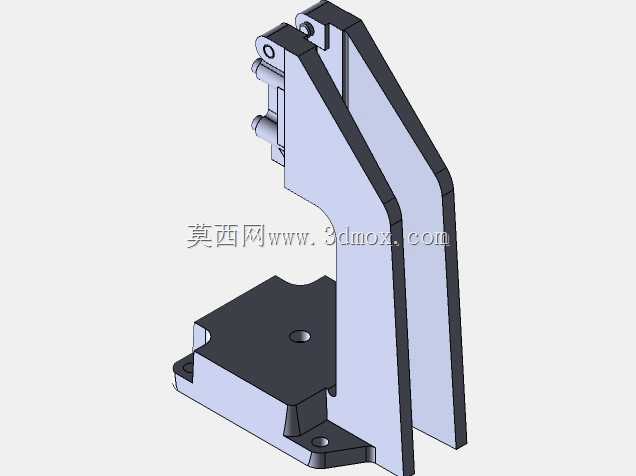

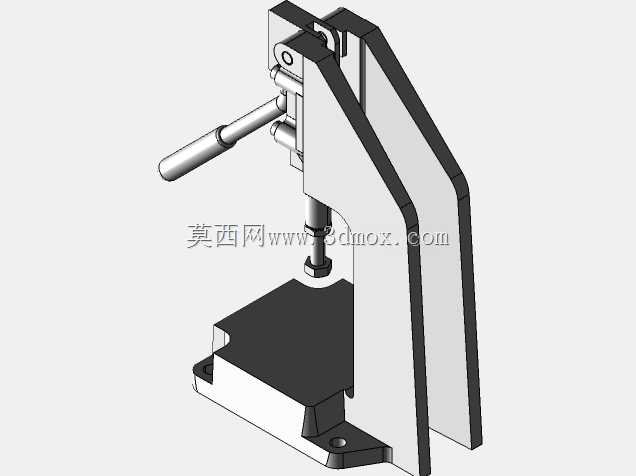

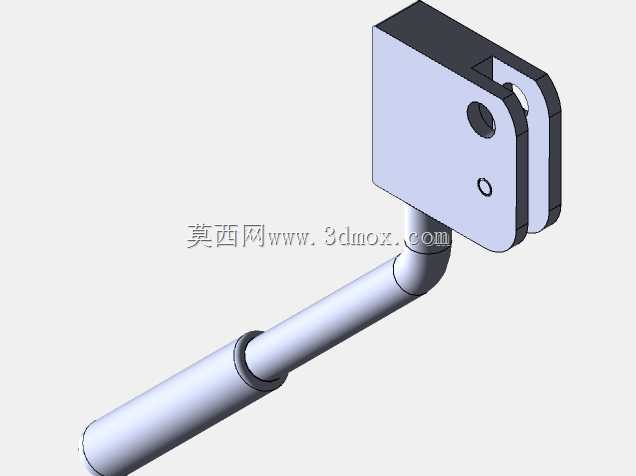

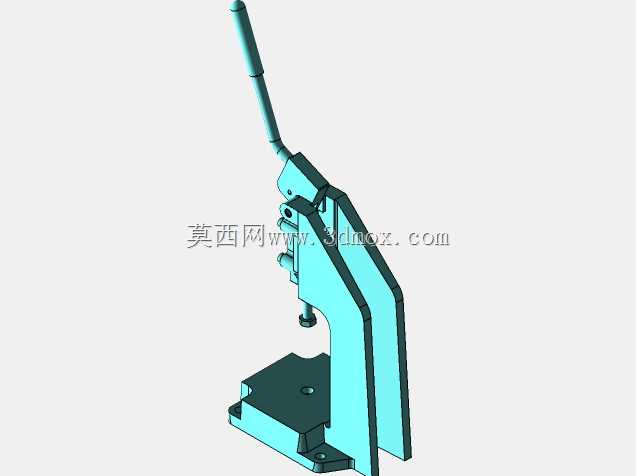

这款手动肘节压力机的结构设计，核心围绕小载荷精密压装、轻量冲压场景的实际需求展开，在小型零部件加工、电子元件压接、五金小件铆接、试样冲裁等场景中应用广泛，尤其适合小批量生产、实验室试样制备、维修工位零散压装作业，无需外接动力源即可完成作业，对场地配套要求极低。从功能特性来看，设备采用肘节增力机构，通过长操作手柄的杠杆放大配合肘节过死点的力学特性，操作人员仅需施加较小的手部握力，即可在压头端输出数倍于输入力的压装载荷，同时在压头下行到行程末端时，肘节机构接近死点位置，可实现稳定的保压效果，避免压装过程中出现回弹、压装不到位的问题，压头端部预留标准安装接口，可根据作业需求更换平压头、冲裁头、定位压头、铆接头等不同作业端头，适配不同工序的使用需求。设计过程中优先考虑了操作的人机工程性，操作手柄的长度、摆动角度经过反复校核，操作人员站立作业时无需过度抬臂或弯腰即可完成全行程操作，手柄表面做防滑滚花结构处理，避免施力过程中出现打滑脱手的问题；机身采用立式C型开式结构，前部操作区域完全开放，工件取放、定位调整的操作空间充足，不会出现结构干涉问题，底座部分预留多个标准安装孔位，既可以通过螺栓固定在工作台面上提升作业稳定性，也可搭配简易定位夹具实现工件的快速定位，减少重复定位的辅助时间。从安装边界与尺寸设计来看，设备整体占地面积不足0.1平方米，底座安装孔的孔距符合通用工装台的T型槽间距标准，无需额外加工过渡安装板即可完成固定；压头的行程范围经过合理规划，既满足常规小零件的压装高度需求，又不会因为行程过长导致操作效率降低，压头与底座工作台面的平行度公差控制在0.05mm以内，保证压装过程中受力均匀，避免出现压偏、工件压损的问题；机身侧板采用加厚钢板折弯焊接结构，经过应力释放处理后长期使用不会出现变形，导向部位采用镶嵌式耐磨衬套，压头上下运行的直线度有充足保障，长期磨损后仅需更换衬套即可恢复精度，维护成本极低。设备的整体结构没有冗余设计，所有受力部位的截面尺寸都经过力学校核，在保证整体刚度满足额定载荷使用需求的前提下，尽可能控制整机重量，方便工位之间的转移搬运，同时外露的运动部件都做了安全距离校核，操作过程中不会出现夹手的安全隐患，适合零散作业、教学实训、小批量加工等多种场景使用。
