列管式水水冷热交换换热设备结构

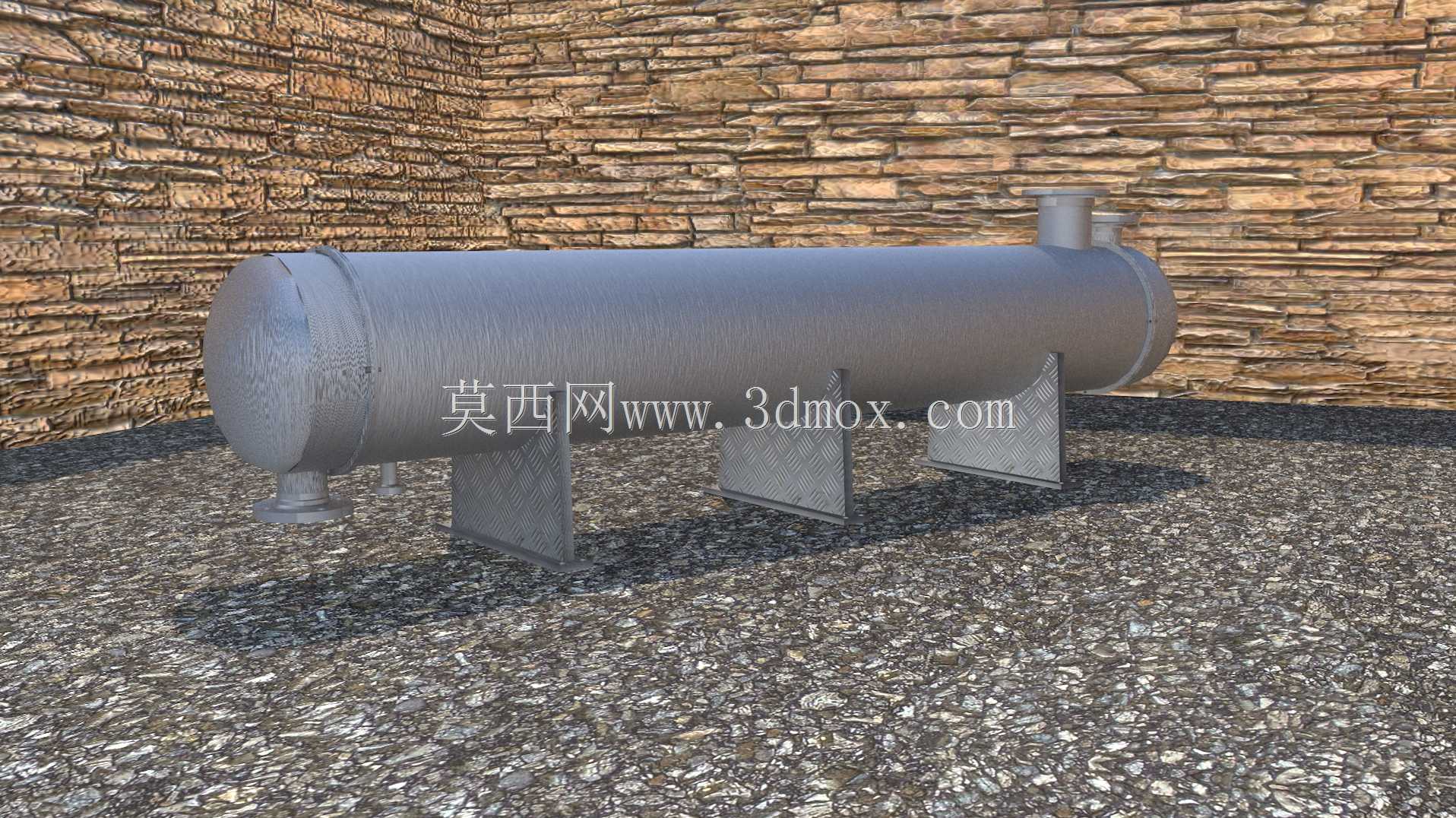

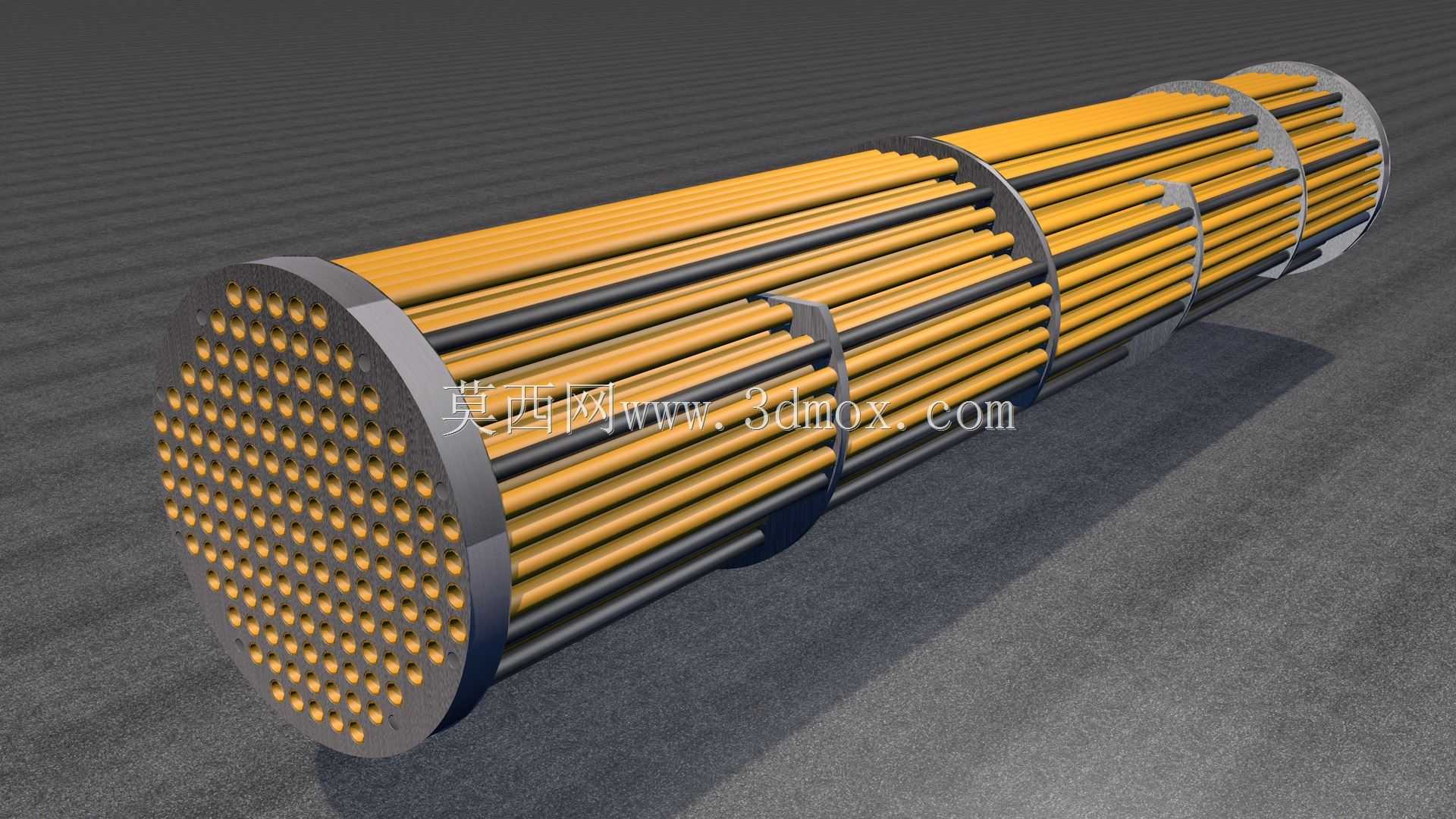

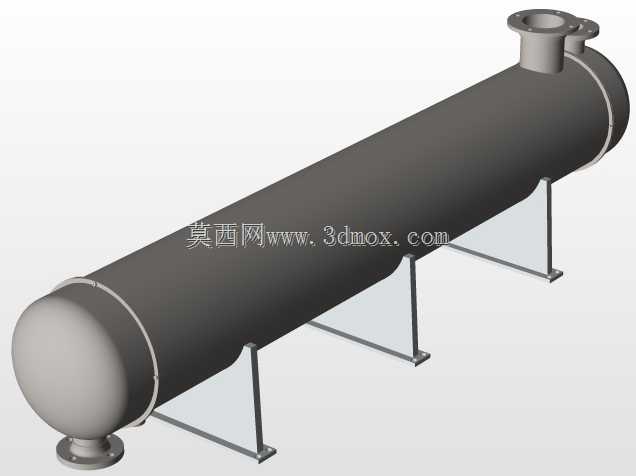

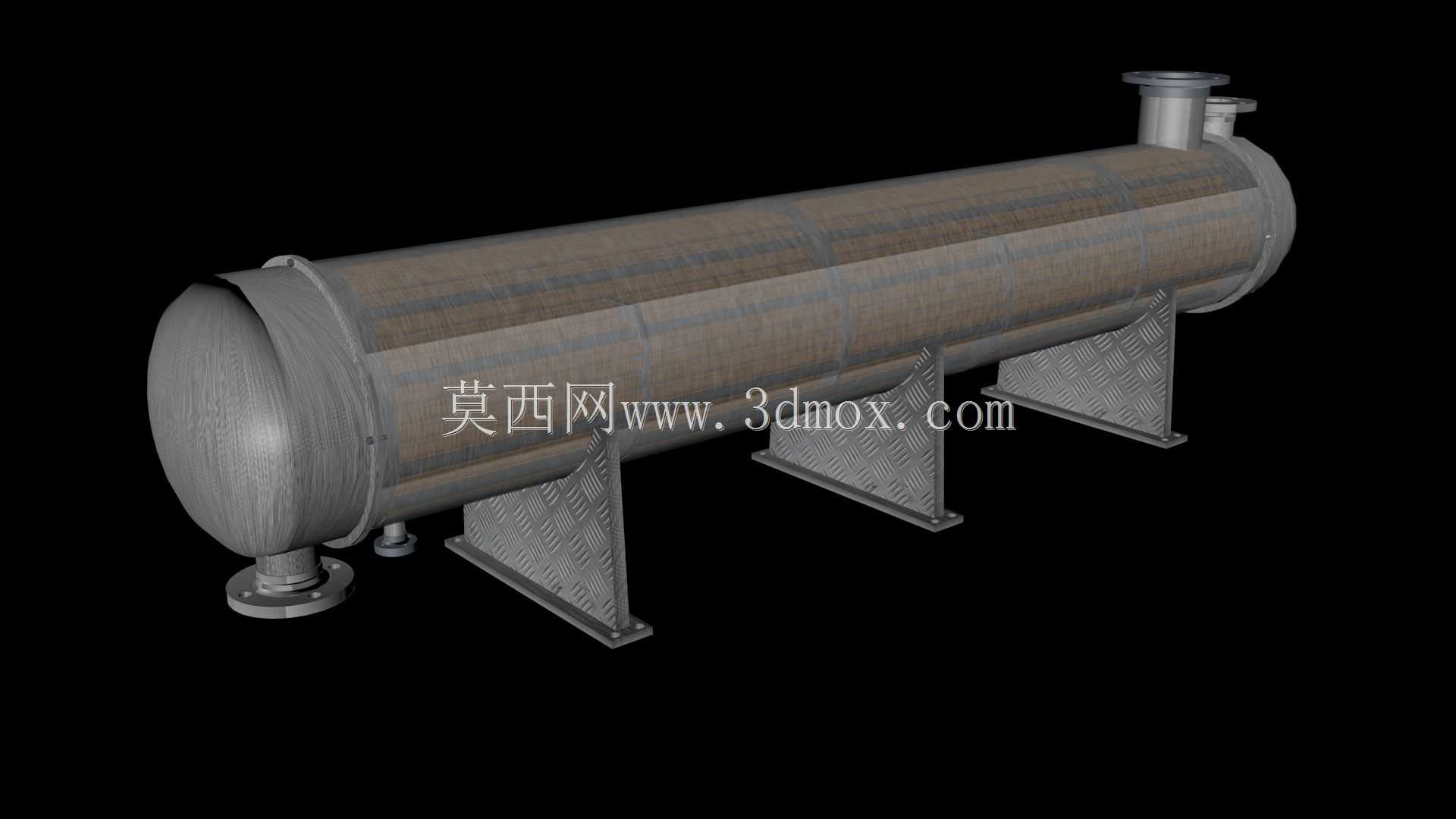

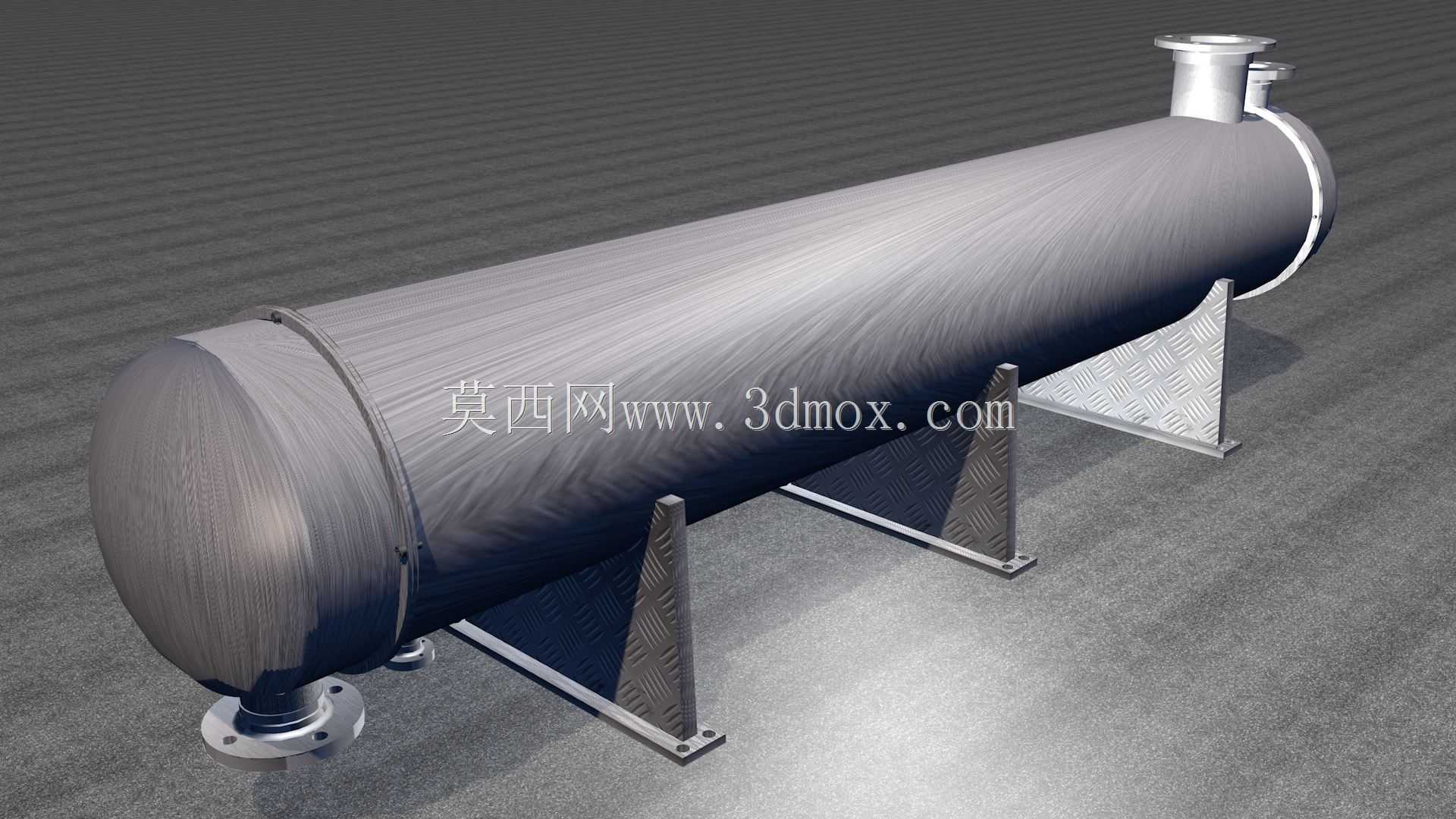

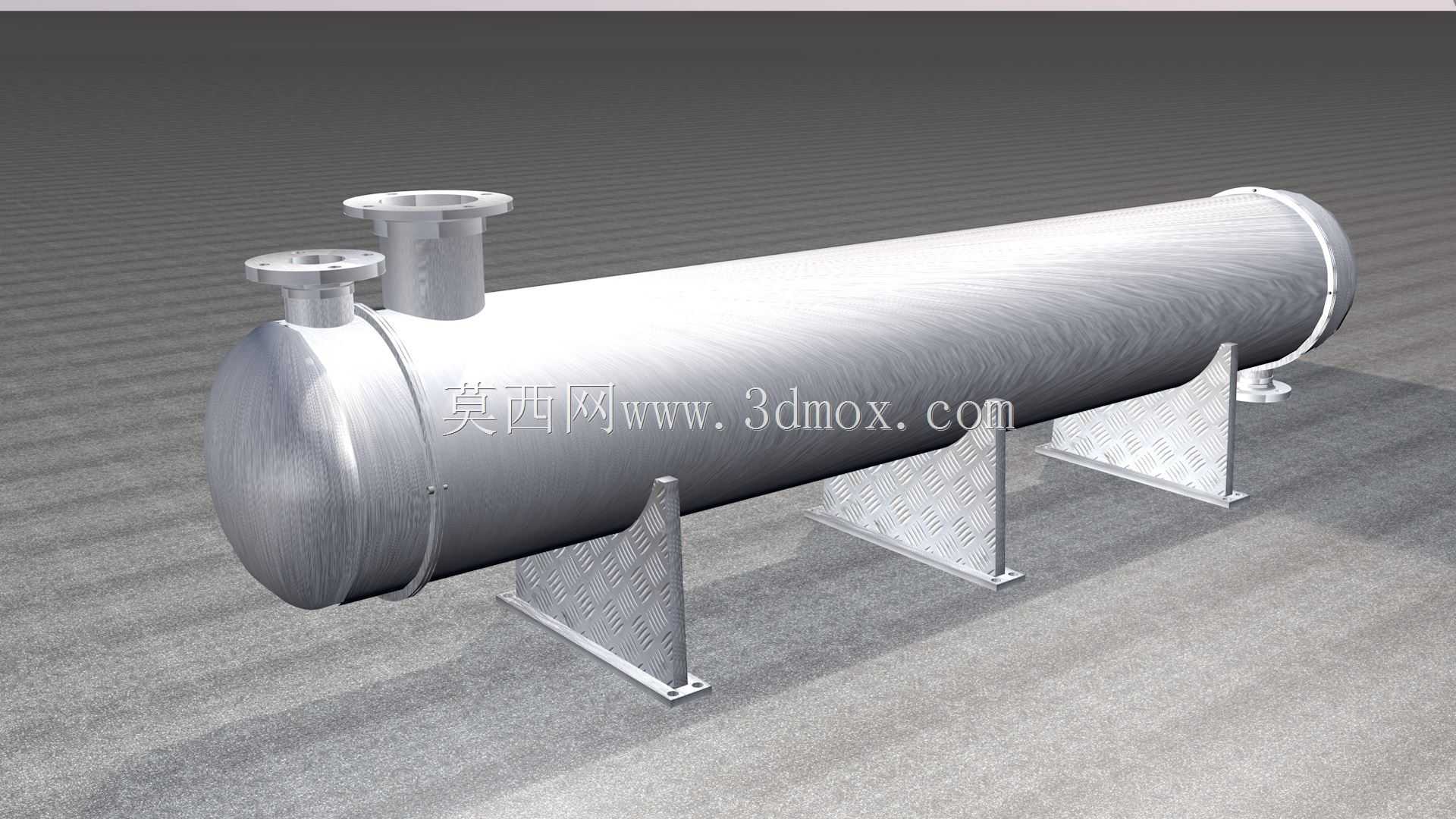

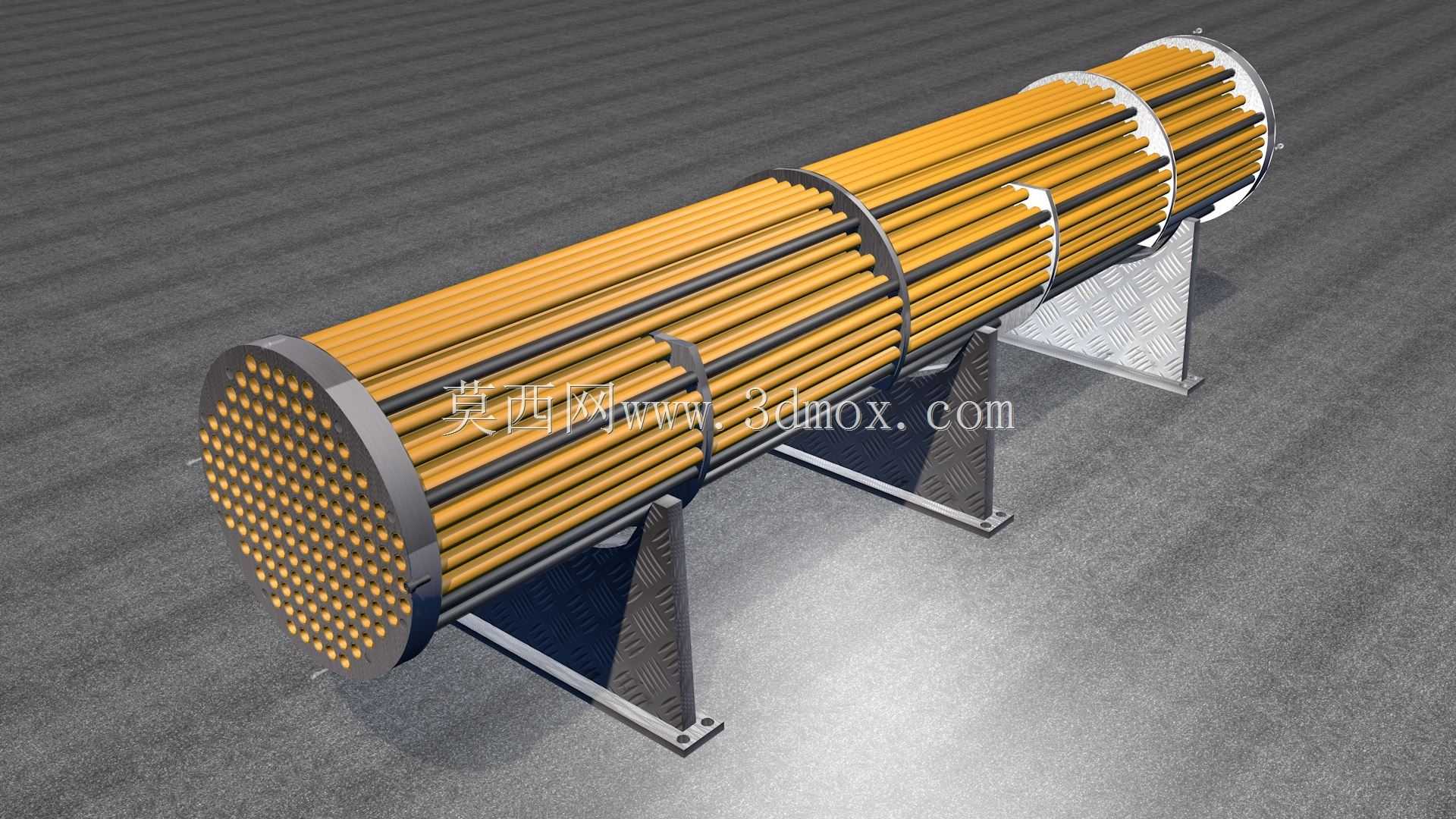

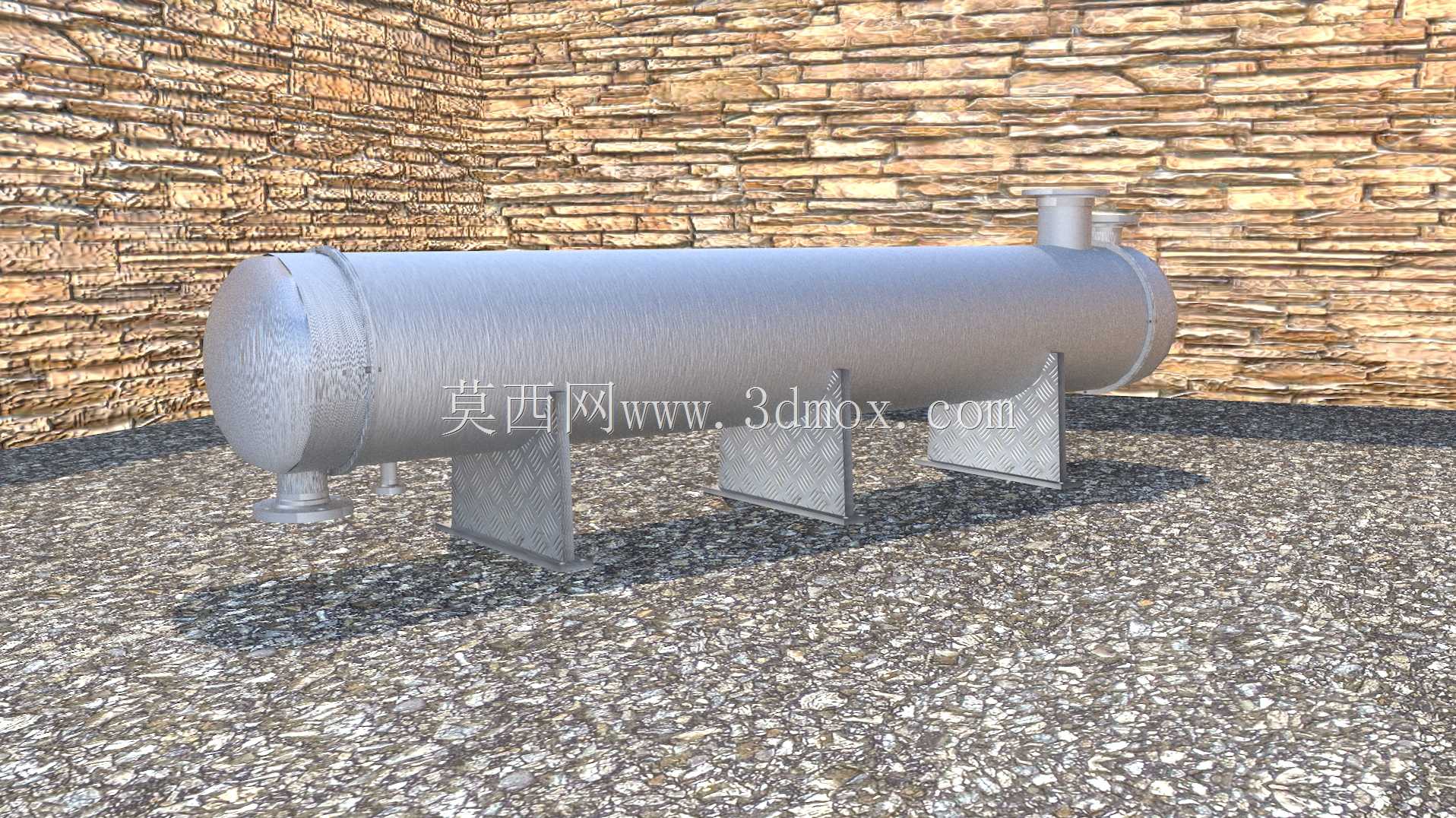

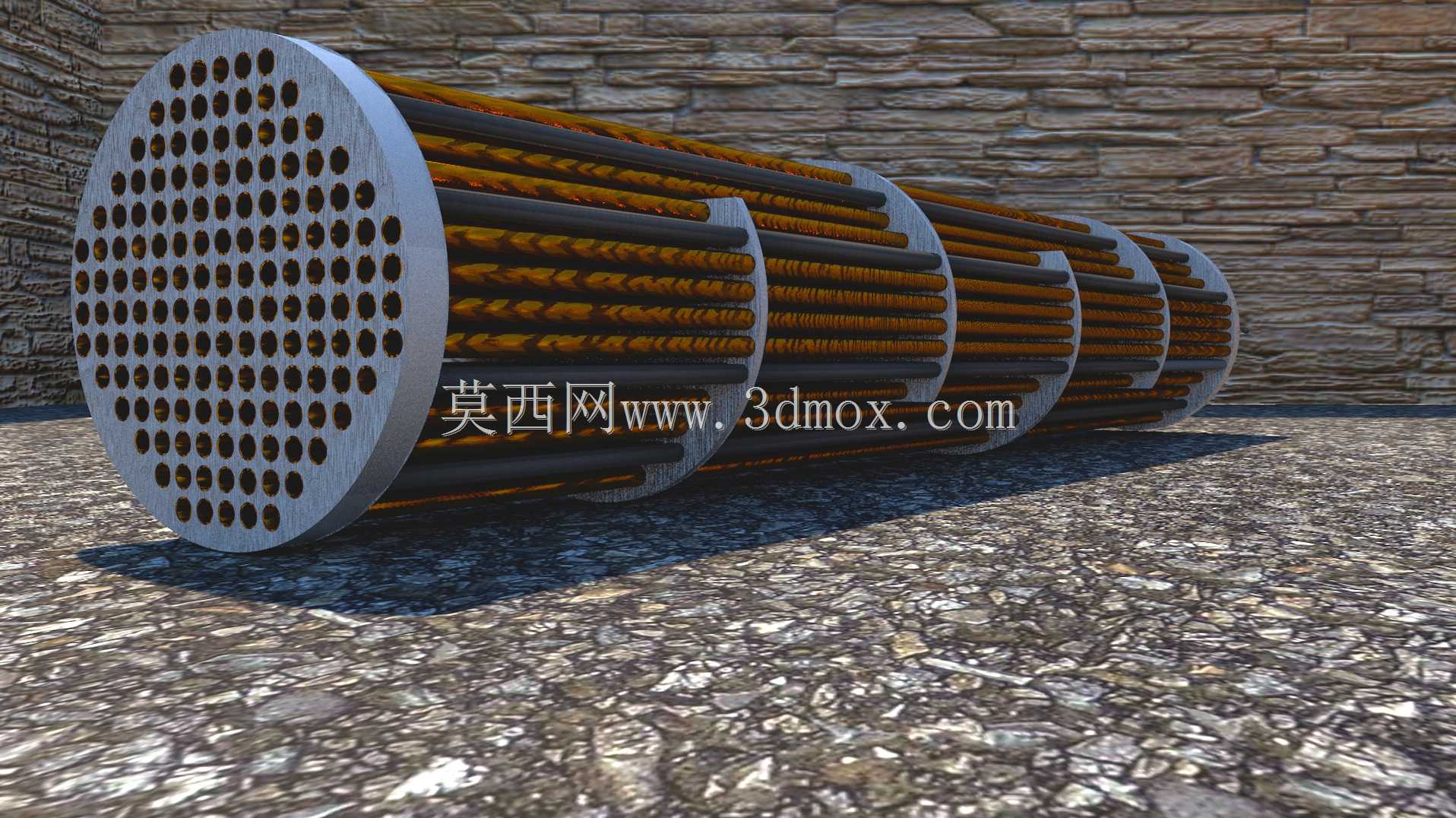

该列管式换热结构主要面向工业流体换热场景，可广泛应用于化工生产流程中的介质温度调控、暖通系统的冷热能量置换、工业动力单元的循环冷却、食品加工工段的物料恒温处理等领域，核心作用是在两种温度存在差异的流体之间实现高效热量传递，既可以完成高温流体的余热回收，也能实现低温流体的预热升温，或是将工艺介质维持在生产要求的恒定温度区间，保障整套生产系统的运行稳定性与能效水平。从功能特性来看，该结构采用多段式折流隔板搭配密集管束的设计，管束两端固定在带密集开孔的管板上，管板上的开孔严格按照等边三角形排布，既最大化利用了管板的有效安装面积，提升单位体积内的换热面积占比，也能保证流体在壳程流动时能够形成充分的湍流效果，减少管壁表面的层流边界层厚度，大幅提升整体传热系数。折流隔板沿筒体轴向等距布置，一方面可以对穿流的管束形成径向支撑，避免长尺寸管束在流体冲击下产生振动变形，延长设备的运行使用寿命；另一方面可以引导壳程内的流体按照预设的折流路径流动，避免出现流动死区，让所有换热管的外表面都能充分与换热介质接触，杜绝局部换热效率不足的问题。在设计思路上，该结构优先考虑了换热效率与运行可靠性的平衡，管束采用等径平行排布，两端管板与筒体采用同轴定位设计，保证管束安装后与筒体内壁的间隙均匀，让壳程流体的流速分布更加均衡，避免局部流速过高造成的管壁冲蚀，或是流速过低带来的杂质沉积问题。管板上的开孔精度严格匹配管束外径，既保证管束穿装的顺畅性，也能为后续的密封连接提供可靠的配合面，减少运行过程中管程与壳程介质串漏的风险。从安装边界来看，该结构整体为卧式圆柱形态，两端的圆形管板可直接对接外部工艺管道的法兰接口，筒体的外径尺寸、管束总长度可根据实际工况的换热负荷、安装空间进行适配调整，安装时仅需保证整体水平度符合要求，预留出一端的管束抽装空间即可满足后期维护需求，无需额外设计复杂的支撑结构，适配多数常规换热工位的安装条件。在实际运行过程中，待冷却或加热的介质从管程一端流入，分散进入每一根换热管内部沿轴向流动，另一侧的换热介质则从壳程的接口进入，在折流隔板的引导下横向冲刷管束外表面，通过管壁完成热量交换后从对应接口流出，这种管壳程分离的流道设计也让设备可以适配不同压力等级、不同洁净度要求的介质换热需求，应用灵活性较强。
