FRC竞赛用多通道电压调节模块结构设计

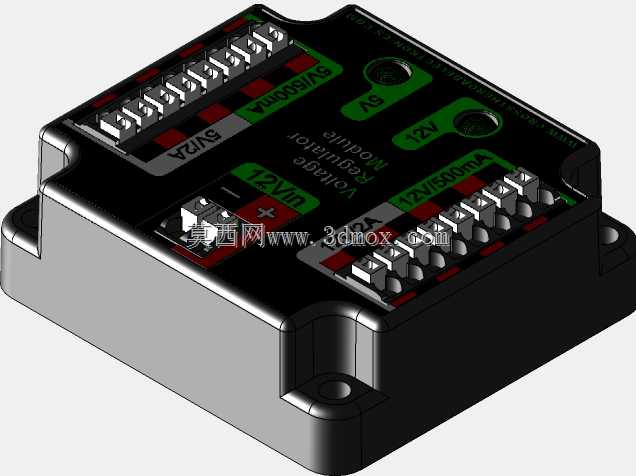

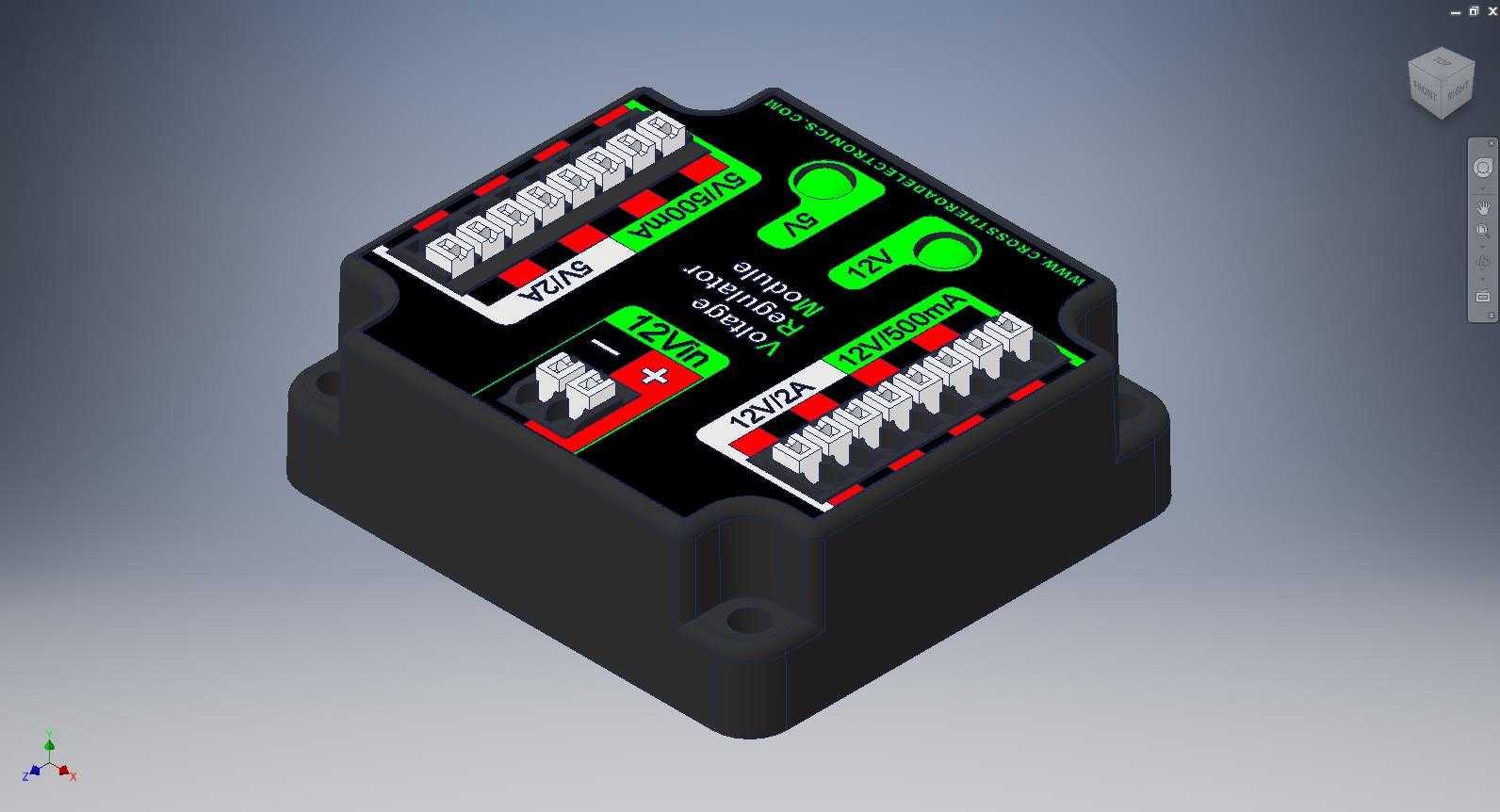

这款电压调节模块主要面向FRC机器人竞赛场景设计，是机器人电控系统里的核心配电部件，负责将电池输入的高压直流电转换为不同规格的稳定低压，给传感器、控制器、信号模块等不同功耗的外设供电，避免不同负载之间的电压串扰，也能防止电压波动导致的主控复位、传感器数据跳变等赛场常见故障。从结构设计来看，模块整体采用带安装耳的方形塑壳基座，外壳做了圆角过渡处理，避免竞赛过程中碰撞剐蹭导线绝缘层，四个角的安装孔预留了足够的沉头空间，适配M3规格的安装螺丝，安装孔位间距符合FRC电控系统常用的安装孔距标准，可以直接固定在机器人的铝型材框架或者电控安装板上，不需要额外做转接支架。模块顶面的接口布局做了分区设计，输入端子区域做了明确的正负极标识，搭配绿色的插拔式接线端子，接线时不需要焊接，直接用螺丝刀压接即可，赛场快速检修更换的时候效率很高。输出端分成了两组不同规格的通道，分别对应5V/2A、12V/2A、12V/500mA、5V/500mA等不同输出规格，每个通道的端子旁都用醒目的丝印标注了电压和电流参数，接线时不容易接错通道，避免烧坏外接设备。顶面还设置了对应通道的状态指示灯，通电后可以直观看到每个通道的输出是否正常，排查故障的时候不需要用万用表逐点测量，能节省赛场调试的宝贵时间。设计时特意将高压输入区和低压输出区做了物理分隔，端子之间的爬电距离满足低压电器的安全要求，避免赛场振动导致导线松脱引发的短路问题。模块的整体厚度控制在较低的范围，安装后不会占用过多的电控仓垂直空间，方便在上方走线或者叠加安装其他小型电控部件。外壳侧面做了细微的防滑筋位，插拔接线端子的时候可以用手扶住模块，不需要额外固定就能完成接线操作。从建模细节来看，所有端子的插拔间隙、接线口的开口尺寸都和实物完全匹配，做机器人整体电控布局仿真的时候，可以直接导入这个模型做干涉检查，提前规划走线路径和安装位置，避免实际装配时出现端子和其他部件碰撞、接线空间不足的问题。
