工业传动用齿轮箱壳体结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261813
  • 工业传动用齿轮箱壳体结构设计
  • 工业传动用齿轮箱壳体结构设计
  • 工业传动用齿轮箱壳体结构设计
  • 工业传动用齿轮箱壳体结构设计
  • 工业传动用齿轮箱壳体结构设计
  • 工业传动用齿轮箱壳体结构设计

齿轮箱壳体作为传动系统的核心承载构件,在冶金输送线、矿山破碎机组、化工搅拌设备、轻工包装生产线等重载传动场景中承担着关键作用,其结构设计直接决定整套传动单元的运行稳定性与服役寿命。从实际工况适配角度来看,这类壳体需要同时容纳多级啮合齿轮组、支撑传动轴系、密封润滑腔体,还要承受齿轮啮合产生的径向、轴向交变载荷,以及设备运行过程中的振动冲击,因此结构设计阶段需要兼顾刚性、密封性能、装配便利性与散热需求。

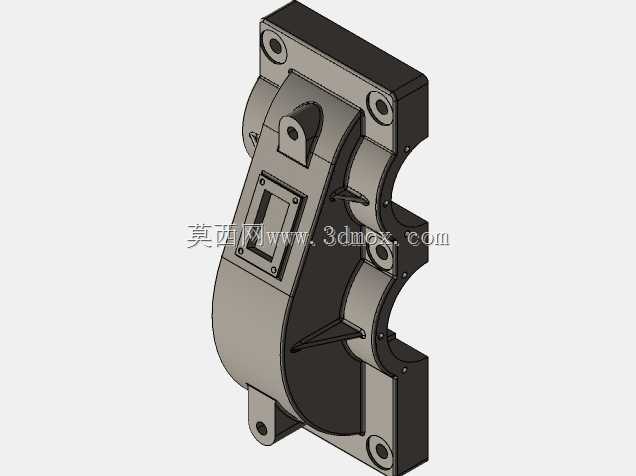

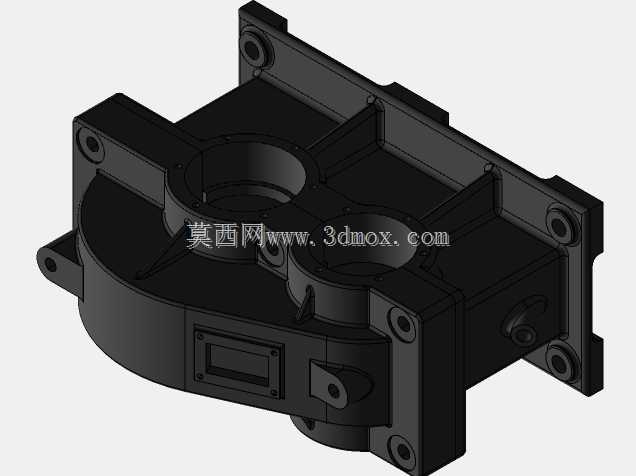

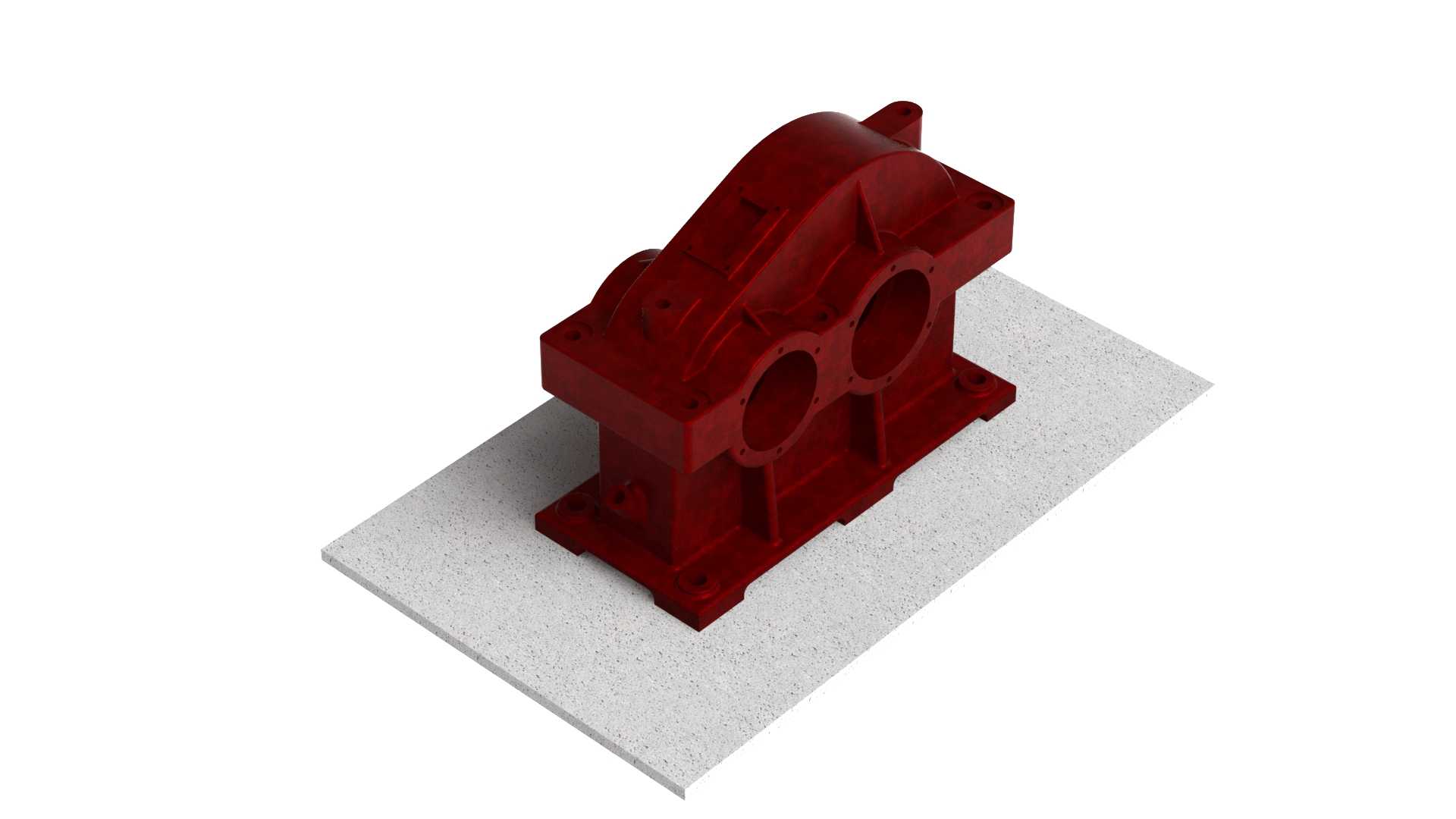

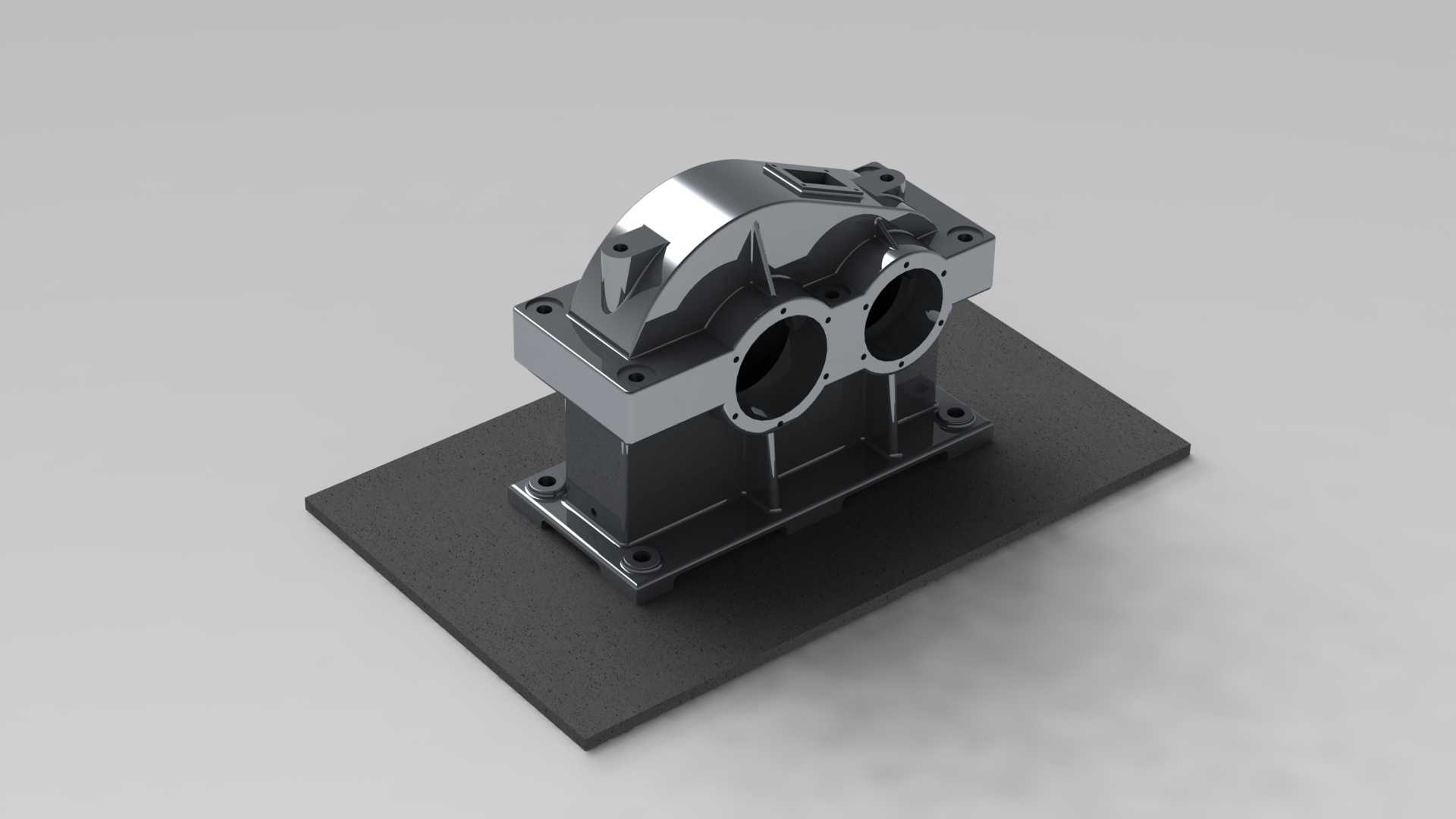

在结构布局上,该壳体采用剖分式设计思路,上下箱体结合面经过精密铣削加工,保证合箱后的密封精度,避免润滑油渗漏;箱体上预留的两个同轴轴承安装孔,用于装配输入输出端的轴承组件,孔位的同轴度公差严格控制在机械设计标准要求范围内,防止轴系运转时出现偏载、轴承早期磨损的问题。壳体底部设计有带安装孔的一体式底座法兰,安装孔位按照通用传动设备的安装边界尺寸排布,可直接适配多数标准减速机安装基座,无需额外加工转接板,降低现场安装的调整工作量。

从功能特性来看,壳体侧壁设计有加强筋结构,在不额外增加整体壁厚的前提下大幅提升箱体的结构刚性,减少重载工况下的箱体形变,保证齿轮啮合间隙始终处于合理区间;顶部预留的观察孔位可用于日常运维时检查齿轮啮合状态、润滑油液位,侧面的油塞安装位可实现润滑油的快速更换与废油排出。设计过程中需要充分考虑装配工艺性,轴承孔位的加工基准与底座安装面保持统一基准,避免基准转换带来的加工误差;箱体边角位置均做圆角过渡处理,既可以消除铸造应力集中,也能减少加工与装配过程中的磕碰划伤风险。

在安装边界适配方面,该壳体的底座安装孔间距、轴伸端的中心高度均匹配通用二级齿轮减速单元的尺寸规范,可直接替换同规格的传统铸造箱体,适配功率区间覆盖常规工业传动的常用段,能够满足多数中低速重载传动场景的使用需求。壳体的壁厚设计经过载荷校核,既保证足够的承载能力,也避免过度冗余带来的材料浪费与整机重量增加,内壁设计有导油槽结构,可将齿轮运转飞溅的润滑油引导至轴承位置,实现轴承的自主润滑,减少额外润滑管路的配置。
