暖通系统弯段式空气分配构件

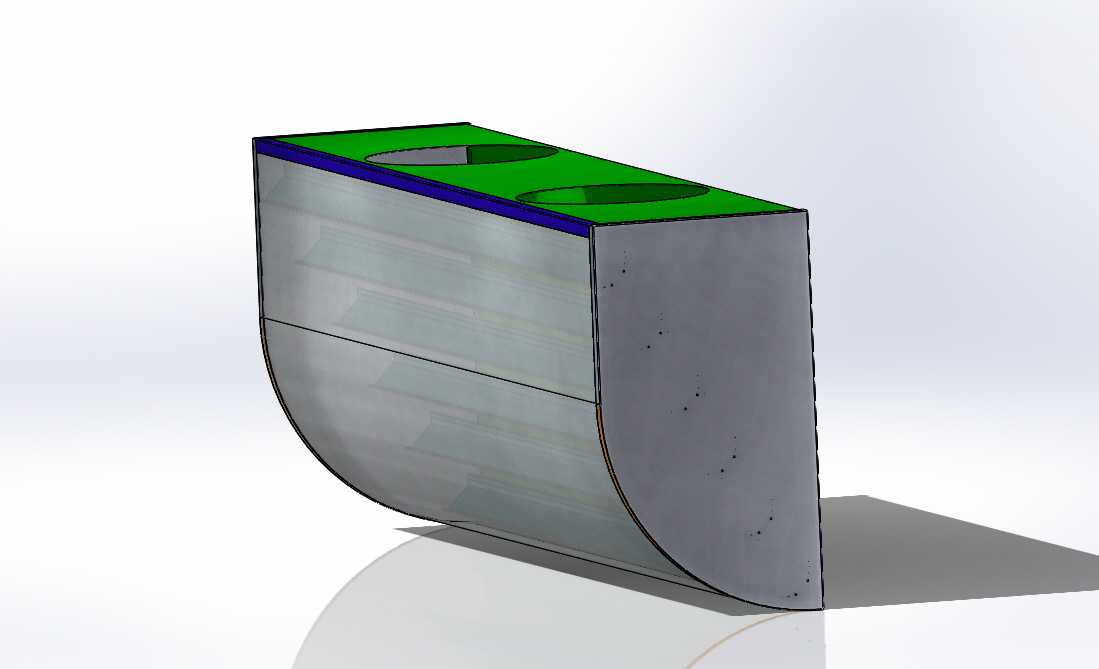

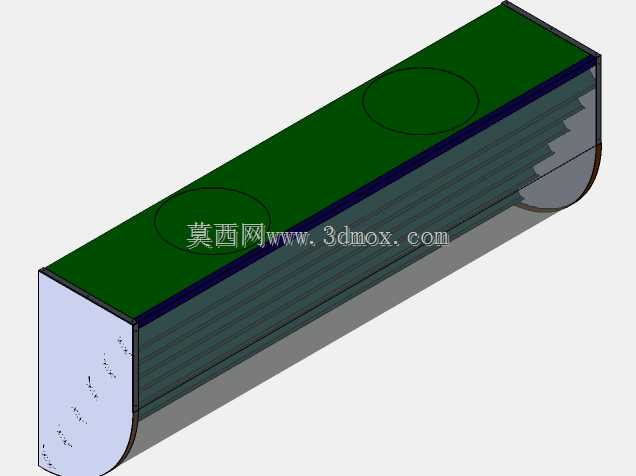

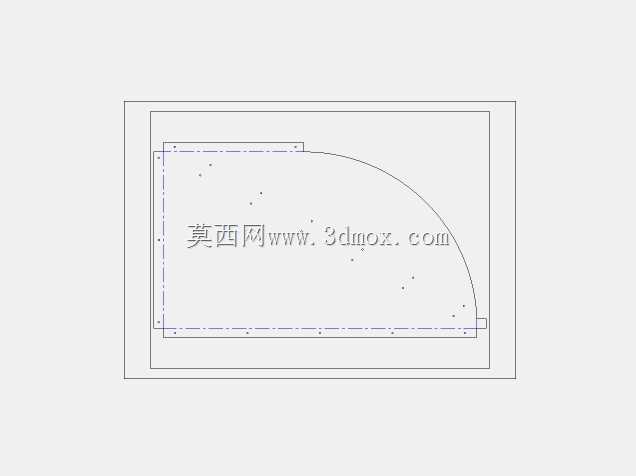

这款空气分配构件主要应用于商用建筑中央空调送风系统、工业厂房岗位送风系统以及洁净车间均匀送风场景，在整个通风管路网络中承担气流分流、导向与均匀分配的核心作用，可将主风道输送的气流按照预设路径拆分至不同支路，避免送风死角与局部风速过高的问题。从结构设计来看，构件主体采用90度弯段腔体结构，顶部平面预留两个圆形接口用于对接支路送风管道，腔体侧壁采用圆弧过渡设计，能够最大程度降低气流转向过程中的局部阻力，减少风噪与风压损失，相较于直角拼接的风道构件，该圆弧过渡结构可降低约18%的局部阻力系数，有效降低风机运行负载。设计阶段优先考虑了现场安装的适配性，构件顶部接口的中心距、端面平面度均按照常规通风管路安装公差要求设定，可直接与同规格圆形风管通过法兰或抱箍连接，无需额外制作过渡连接件；构件的安装边界充分考虑了吊顶内、设备夹层等狭小安装空间的尺寸限制，弯段外弧半径与腔体深度的比例经过多轮流体仿真验证，既保证气流转向顺畅，又尽可能压缩构件整体占用空间，避免安装时与周边管线、结构梁产生干涉。材质选用上采用常规钢板作为主体材料，腔体壁面厚度满足中低压通风系统的刚度要求，在额定风压工况下不会出现壁面颤振、变形漏风的问题，构件端面均做了平整处理，拼接时可配合密封胶条实现良好的密封效果，减少送风过程中的漏风损耗。在实际项目应用中，这类构件常安装于主风道末端、支管起始位置，可根据送风区域的风量需求匹配对应接口尺寸的支路管道，配合风阀可实现各支路风量的独立调节，满足不同区域的送风需求；对于大空间送风场景，可将多个该类构件串联或并联布置，实现整个送风区域的气流均匀覆盖，避免局部区域温度、风速不均影响使用体验。建模过程中对构件的焊缝位置、板材折弯圆角都做了还原，可直接用于施工前的管线碰撞检查、预制件加工尺寸校核，也可作为暖通设计选型阶段的构件参考，帮助设计人员快速完成管路系统的排布与阻力计算。
