剧院专用长条式功率跟踪供电装置

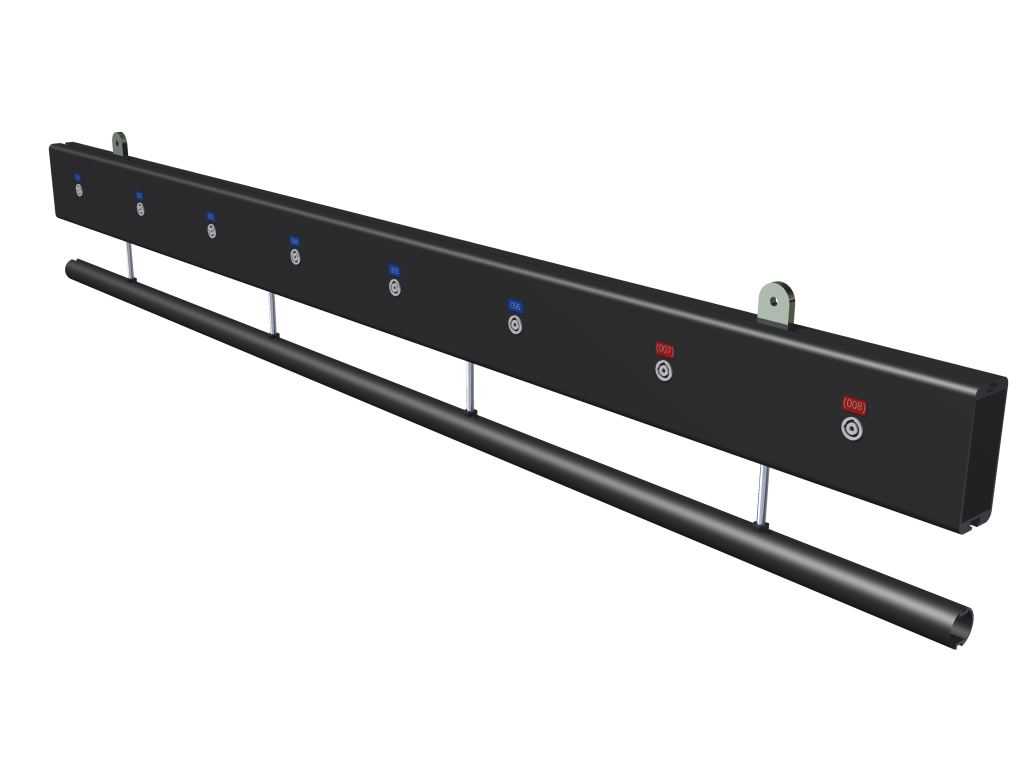

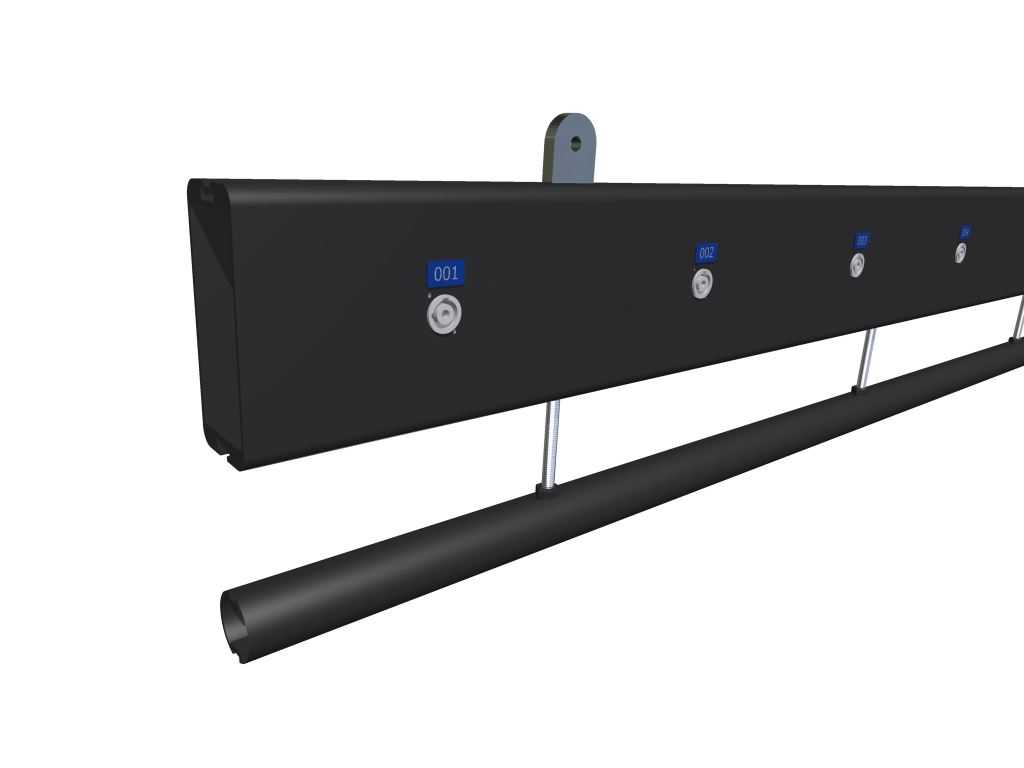

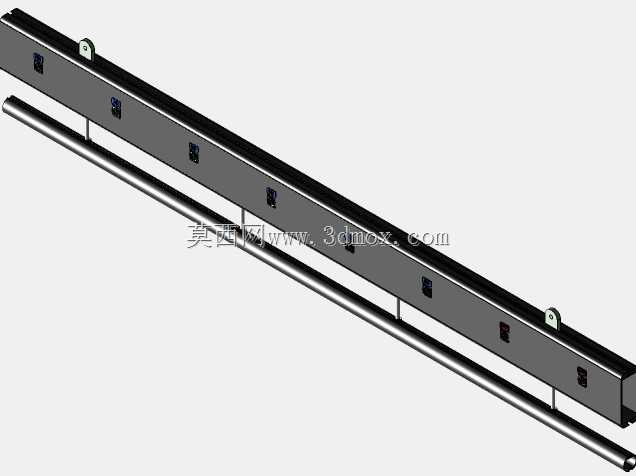

这款长条式功率跟踪装置是专门针对剧院演出场景开发的配套供电与信号分配部件，日常安装在舞台上方的欧洲桁架结构上，顺着桁架走向布置，为吊挂在桁架上的各类舞台灯具、特效设备提供稳定的功率供给与信号传输通道。从结构设计来看，主体采用长条形铝合金型材作为承载基体，表面做黑色哑光喷塑处理，避免演出时舞台灯光照射产生多余反光干扰观众视线，型材截面做了加强筋设计，在6米标准长度下自身挠度控制在2mm以内，不会因为长期吊挂出现中部下弯变形的问题。基体下方平行布置了一根圆形导电滑杆，通过金属支架与主体保持固定间距，滑杆采用紫铜镀银材质，接触电阻控制在毫欧级，能够承载单路最大32A的持续电流，满足多台大功率舞台灯具同时供电的需求。主体正面均匀布置了8组输出接口，每组接口都带有独立的状态指示灯与锁止结构，演出过程中设备接插后不会因为桁架晃动、设备震动出现松脱断电的问题，接口旁预留了信号接驳点位，能够同时传输DMX灯光控制信号，不需要额外单独布设信号线缆，大幅减少舞台上方的线缆杂乱问题。安装端的设计充分考虑了桁架吊挂的实际需求，主体两端设置了快装吊挂卡扣，能够直接卡接在标准管径的欧洲桁架圆管上，不需要额外打孔或者焊接固定，单名工作人员就能完成整段装置的吊挂安装，安装后卡扣带有防脱锁销，即使受到演出时的低频震动影响也不会出现滑脱风险。装置的功率跟踪功能可以实时监测每一路输出的电流、电压参数，当某一路外接设备出现功率过载、短路问题时，会在10毫秒内切断对应回路的供电，不会影响其他回路设备的正常运行，避免演出过程中出现大面积断电的演出事故。在设计过程中充分考虑了剧院现场的布线需求，主体内部预留了走线空腔，外接设备的线缆可以顺着空腔规整排布，不会出现线缆垂落影响舞台美观的问题，整体厚度控制在80mm以内，安装后不会超出桁架的下沿边界，不会对舞台上方的灯位布置、景片吊挂产生干涉。装置的工作环境温度覆盖-10℃到50℃，能够适应不同地区剧院的现场温湿度环境，表面处理层做了防氧化处理，即使长期在剧场相对潮湿的环境下使用，也不会出现表层脱落、锈蚀的问题，接口的接触件做了耐磨处理，插拔寿命超过1000次，满足剧场日常演出、装台拆台的高频使用需求。
